栅栏省上衣的结构设计介绍
【摘要】：图4-324栅栏省上衣前片结构和变化图3.栅栏省上衣前片CAD结构设计打开“原型上衣前片”文件，将其以文件名“栅栏省上衣”保存。选中中的工具，鼠标框选前片所有的结构线，右键单击，再依次单击线段1、2、3、4、5，右键单击，接着单击省线AB、CB，如图4-326所示，转省完成，如图4-327所示。选中工具，生成栅栏省上衣纸样。
1.栅栏省上衣款式图（图4-323）
图4-323 栅栏省上衣款式图

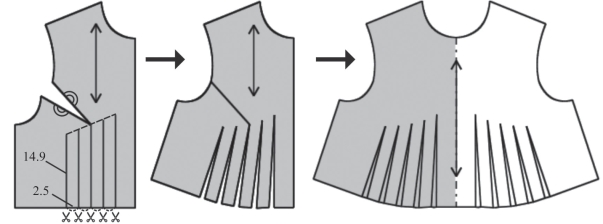

2.栅栏省上衣前片结构和变化图（图4-324）
图4-324 栅栏省上衣前片结构和变化图
3.栅栏省上衣前片CAD结构设计
（1）打开“原型上衣前片”文件，将其以文件名“栅栏省上衣”保存。
（2）选中【智能笔】工具

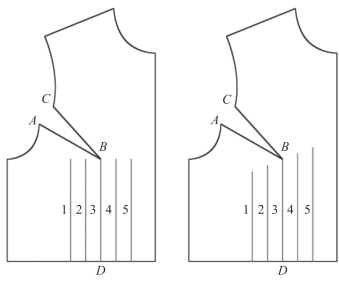

，过省尖点B画垂直线BD，以间距2.5cm向左画两条平行线、向右画两条平行线；再将线段BD左侧的平行线依次逐级缩短1cm，线段BD右侧的平行线依次逐级延长1cm，如图4-325所示。
（3）选中【设计工具栏】中的【转省】工具
，鼠标框选前片所有的结构线，右键单击，再依次单击线段1、2、3、4、5，右键单击，接着单击省线AB、CB，如图4-326所示，转省完成，如图4-327所示。
图4-325 画平行线并调整长度
图4-326 选择展开线与并省线
图4-327 转省完成
（4）选中【橡皮擦】工具
，将省线AB删除。选中【加省山】工具
，加出各省的省山，如图4-328所示。选中【剪刀】工具
，生成栅栏省上衣纸样。选中【纸样对称】工具
，将纸样关联对称展开。选中【布纹线】工具
，将布纹线移到对称的中线上，如图4-329所示。
图4-328 加省山
图4-329 栅栏省上衣纸样
（5）单击【保存】工具
，将栅栏省上衣纸样保存即可。
