翼展省力上衣结构的设计方案

2023-06-22 理论教育版权反馈

【摘要】：选中工具，鼠标框选多边形ADEFGJB，右键单击，然后依次单击线段ADE、GJ和KL、MN、OP，将其分别选为不伸缩线、伸缩线和分割线，鼠标在分割线下方右键单击，弹出对话框，输入平均伸缩量值“0.5”，结构线展开，如图4-319所示，单击按钮即可。选中工具，生成翼展省上衣纸样。

1.翼展省上衣款式图（图4-314）

pagenumber_ebook=219,pagenumber_book=208

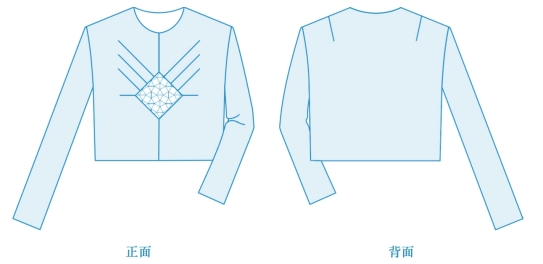

图4-314　翼展省上衣款式

2.翼展省上衣前片结构和变化图（图4-315）

3.翼展省上衣前片CAD结构设计

（1）打开“原型上衣前片”文件，将其以文件名“翼展省上衣”保存。

pagenumber_ebook=220,pagenumber_book=209

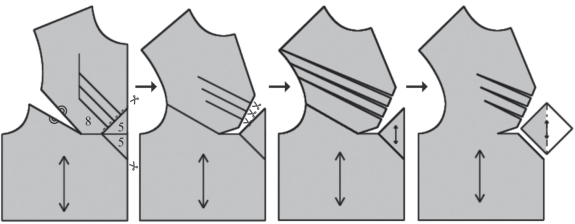

图4-315　翼展省上衣前片结构和变化

（2）选中【智能笔】工具，过B点画水平线交于前中线H点。选中【点】工具，距离H点5cm，定出G点、I点、J点。选中【智能笔】工具，将G点与J点、J点与I点以直线连接。选中【等份规】工具，将线段GJ四等份。选中【角度线】工具，长度8cm，过第一个等份点K作GJ的垂直线KL。选中【智能笔】工具，过L点作一条垂直线，之后分别过等份点M、O作KL的平行线MN和OP，如图4-316所示。

（3）选中【剪断线】工具，将线段在G点、I点和J点切断。选中【旋转】工具，合并左侧省。选中【橡皮擦】工具，将不要的结构线删除，如图4-317所示。

pagenumber_ebook=220,pagenumber_book=209

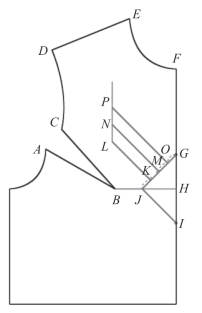

图4-316　画基础线

pagenumber_ebook=220,pagenumber_book=209

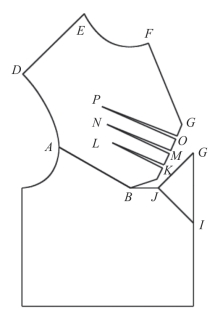

图4-317　合并省

（4）选中【比较长度】工具，测出线段MN、OP的长度值分别为9.8cm和11.5cm。

（5）选中【剪断线】工具，将线段AD、DE接成一条整线。选中【智能笔】工具，鼠标框选线段KL、MN、OP的左端，再单击曲线ADE，右键单击，将选中的三条线切齐，如图4-318所示。

（6）选中【分割、展开、去除余量】工具，鼠标框选多边形ADEFGJB，右键单击，然后依次单击线段ADE、GJ和KL、MN、OP，将其分别选为不伸缩线、伸缩线和分割线，鼠标在分割线下方右键单击，弹出【单向展开或去除余量】对话框，输入平均伸缩量值“0.5”，结构线展开，如图4-319所示，单击【确定】按钮即可。

pagenumber_ebook=221,pagenumber_book=210

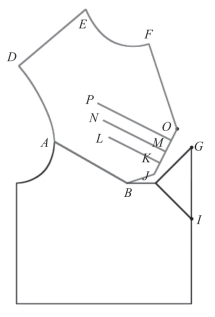

图4-318　画分割线

pagenumber_ebook=221,pagenumber_book=210

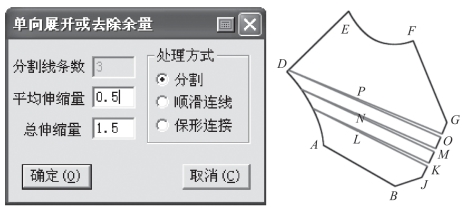

图4-319　结构线展开

pagenumber_ebook=221,pagenumber_book=210

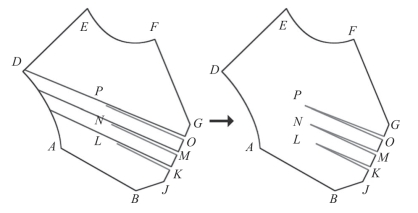

图4-320　调节省尖的位置

（7）选中【智能笔】工具，将三个省的下省线在省尖一端缩短，缩短后的长度值分别为8cm、9.8cm和11.5cm。选中【关联/不关联】工具，按一下【Shift】键，设置为不关联，鼠标先依次单击线段DE和从上向下的第一个省的上省线，再依次单击曲线AD上端和第二个省的上省线，接着依次单击曲线AD的下端和第三个省的上省线，取消线段的关联性。选中【调整】工具，将三个省的上省线的省尖点移到缩短的下省线的省尖点上，如图4-320所示。
