摇摆省上衣结构设计优化方案
【摘要】：图4-307摇摆省上衣前片结构和变化图3.摇摆省上衣前片CAD结构设计打开“原型上衣前片”文件，将其以文件名“摇摆省上衣”保存。选中工具，以前中线为对称轴，复制对称结构线。选中工具，将B点与M点以直线连接、G点与M点以曲线连接，并用工具将曲线GM调圆顺。选中工具，将曲线GM调整到O点上。选中工具，生成摇摆省上衣纸样，如图4-313所示。操作提示单击工具，将摇摆省上衣纸样保存即可。也可以用工具完成摇摆省上衣的省道转移设计。

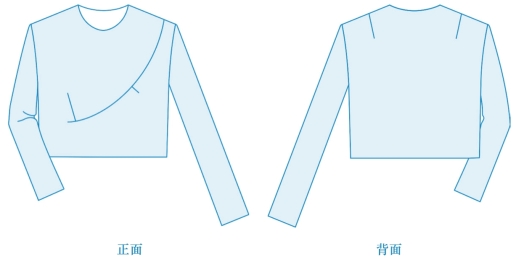

1.摇摆省上衣款式图（图4-306）
图4-306 摇摆省上衣款式图

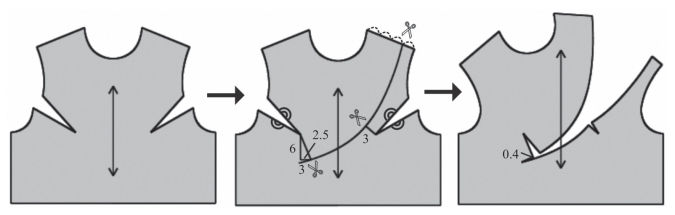

2.摇摆省上衣前片结构和变化图（图4-307）
图4-307 摇摆省上衣前片结构和变化图
3.摇摆省上衣前片CAD结构设计
（1）打开“原型上衣前片”文件，将其以文件名“摇摆省上衣”保存。
（2）选中【对称】工具
，以前中线为对称轴，复制对称结构线。选中【橡皮擦】工具
，将前中线删除。选中【等份规】工具
，将右侧肩斜线四等份。选中【智能笔】工具
，鼠标移到左侧省尖点B上按下右键向右下方拖动，出现水平、垂直线后松开鼠标在空白位置单击，弹出【水平垂直线】对话框，输入水平长度值“2.5”、垂直长度值“6”，单击【确定按钮】，画出水平、垂直线，如图4-308所示。
（3）选中【智能笔】工具
，将B点与M点以直线连接、G点与M点以曲线连接，并用【调整】工具
将曲线GM调圆顺。选中【角度线】工具
，过J点画出曲线GM的垂直线，交点为O，如图4-309所示。
图4-308 画出水平、垂直线
图4-309 画曲线GM的垂直线JO
（4）选中【智能笔】工具
，将线段JO的长度调整为3cm。选中【调整】工具
，将曲线GM调整到O点上。选中【智能笔】工具
，将曲线GM在M端延长3cm，端点为N。选中【剪断线】工具
，将曲线GN在M点、O点切断，将肩线FH在G点切断，如图4-310所示。
（5）选中【旋转】工具
，合并左侧省。选中【橡皮擦】工具
，将不要的线删除，如图4-311所示。
图4-310 剪断线
图4-311 合并左侧省
（6）选中【旋转】工具
，合并右侧省。选中【橡皮擦】工具
，将不要的线删除，如图4-312所示。
图4-312 合并右侧省
（7）选中【智能笔】工具
，分别将线段BM和BM1在M和M1端缩短0.4cm，再将缩短后的M点与N点曲线连接。选中【调整】工具
，调整曲线MN和GM1。
（8）选中【剪刀】工具
，生成摇摆省上衣纸样，如图4-313所示。
图4-313 摇摆省上衣纸样
（9）单击【保存】工具
，将摇摆省上衣纸样保存即可。
操作提示
也可以用【对接】工具
完成摇摆省上衣的省道转移设计。
