立体风琴袋的精美结构设计
【摘要】：选中工具，将口袋结构线复制一份。教师指导口袋上的褶裥也可按以下方法制作：单击工具，将立体风琴袋纸样保存即可。口袋结构线圆角画出后，用工具框选生成纸样，再用工具，距离0.15cm，在三条内线的右侧画平行线，并用工具将其设为虚线，如图4-268所示。
1.立体风琴袋款式图（图4-258）
2.立体风琴袋制图规格（表4-24）
表4-24 立体风琴袋制图规格
图4-258 立体风琴袋款式图

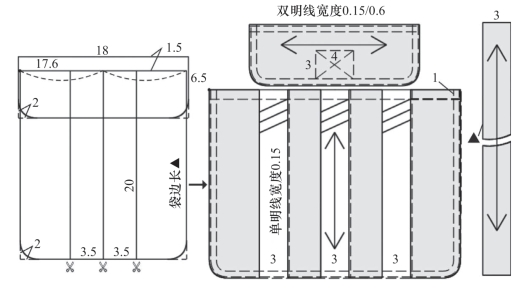

3.立体风琴袋结构图（图4-259）
4.立体风琴袋CAD结构设计
（1）新建一个工作画面。参照图4-259所示，用【矩形】工具
、【智能笔】工具
、【点】工具
和【等份规】工具
，画出基本图形，如图4-260所示。
图4-259 立体风琴袋结构图
（2）选中【移动】工具
，将口袋结构线复制一份。选中【橡皮擦】工具
，仅保留一份袋盖结构线和一份口袋结构线，其他结构点、线全部删除。
（3）选中【设计工具栏】中的【圆角】工具
，鼠标依次单击线段AD和线段CD，松开鼠标移到两线夹角内单击，弹出【顺滑连角】对话框，输入线条1的值“2”，单击【确定】按钮，画出圆角，如图4-261所示。以同样方法画出其他圆角，如图4-262所示。
图4-260 画基本图形
图4-261 设定并画圆角
图4-262 画出全部圆角

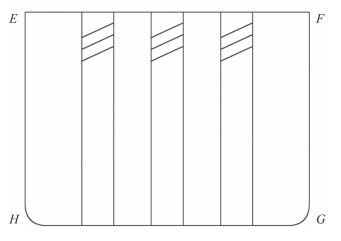

（4）选中【褶展开】工具
，褶展开量“3”，将口袋结构线展开，如图4-263所示。
（5）选中【剪刀】工具
，框选生成袋盖和口袋纸样，选中【布纹线】工具
，鼠标移到袋盖纸样的布纹线上右键单击两次，将其调成水平，如图4-264所示。
图4-263 展开口袋结构线
图4-264 生成袋盖和口袋纸样
（6）选中【智能笔】工具
，距离0.15cm，画出口袋纸样三个褶右侧的平行线。选中【设置线的颜色类型】工具
，鼠标单击【快捷工具栏】中的【线类型】选择框中的下拉按钮，选择线类型为虚线，之后鼠标在画出的三条平行线上单击，将其设为虚线。
（7）选中【缝迹线】工具

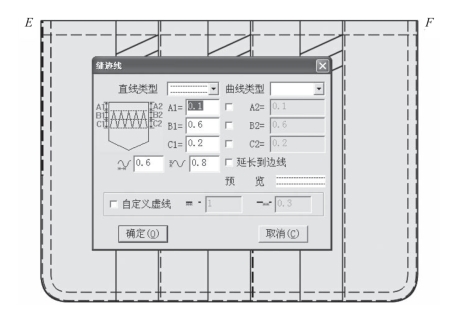

，鼠标单击口袋纸样的袋口线EF，右键单击，弹出【缝迹线】对话框，在对话框中选择直线类型为“单虚线”，【A1】输入框中输入值“1”，单击【确定】按钮，画出袋口的单明线。再依次单击选中所有袋边线，右键单击，弹出的【缝迹线】对话框设置如图4-265所示，单击【确定】按钮，画出袋边的双明线。

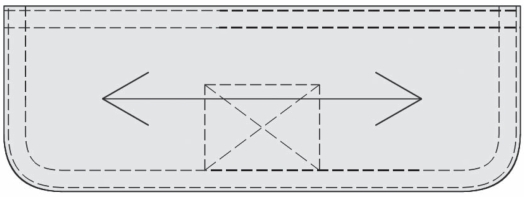

（8）用同样方法画出袋盖的双明线。选中【智能笔】工具
，参照图4-259所示，画出魔术贴的位置线，如图4-266所示。
（9）鼠标单击【快捷工具栏】中的【线类型】选择框中的下拉按钮，选择线类型为实线。选中【设计工具栏】中的【比较长度】工具
，鼠标依次单击口袋袋边线FGHE，测得其长度值为“65”。
图4-265 画出口袋明线
图4-266 画出袋盖明线

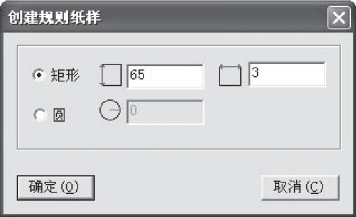

（10）选中【纸样】菜单下的【做规则纸样】命令（或按【Ctrl+T】组合键），弹出【创建规则纸样】对话框，对话框中设置如图4-267所示，单击【确定】按钮，生成袋侧条纸样。
图4-267 【创建规则纸样】对话框
（11）单击【保存】工具
，将立体风琴袋纸样保存即可。
教师指导
口袋上的褶裥也可按以下方法制作：
（1）口袋结构线圆角画出后，用【剪刀】工具
框选生成纸样，再用【智能笔】工具
，距离0.15cm，在三条内线的右侧画平行线，并用【设置线的颜色类型】工具
将其设为虚线，如图4-268所示。

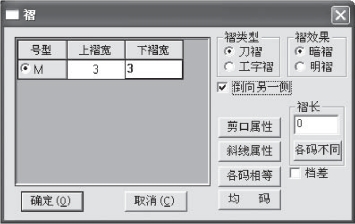

（2）选中【纸样工具栏】中的【褶】工具
，鼠标依次单击三条内线，右键单击，弹出【褶】对话框，对话框中设置如图4-269所示，单击【确定】按钮，右键单击，画出褶裥。
图4-268 画平行虚线
图4-269 【褶】对话框

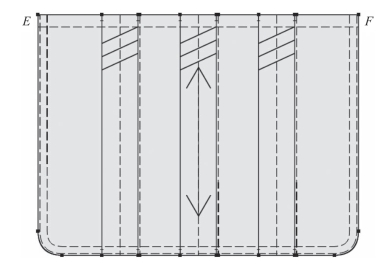

（3）按【Ctrl+F】组合键，显示纸样放码点。选中【缝迹线】工具
，鼠标在袋口点E上按下左键拖动到F点上松开，弹出【缝迹线】对话框，直线类型为“单虚线”，A1宽度值“1”，画出袋口单明线；鼠标在袋口点F上按下左键拖动到E点上松开，弹出【缝迹线】对话框，直线类型为“双虚线”，A1宽度值“0.15”，B1宽度值“0.6”，画出袋边双明线，如图4-270所示。
图4-270 画出口袋明线
（4）按【Ctrl+F】组合键，隐藏纸样放码点。
