圆肩褶袖的设计技巧与注意事项
【摘要】：图4-244圆肩褶袖款式图图4-244圆肩褶袖款式图选中中的工具，按一下键，选择不关联模式，鼠标依次单击线段FG1和线段G1G2，取消两根线的关联性。图4-245圆肩褶袖结构图图4-245圆肩褶袖结构图选中工具，按住键，向下6cm平行画出袖肥线AC的相交平行线HI。图4-253旋转展开结构线图4-253旋转展开结构线图4-254画线图4-25
1.圆肩褶袖款式图（图4-244）
2.圆肩褶袖制图规格（表4-23）
表4-23 圆肩褶袖制图规格
3.圆肩褶袖结构图（图4-245）
4.圆肩褶袖CAD结构设计
（1）打开“合体一片袖”纸样文件，将其以文件名“圆肩褶袖”另存。
图4-244 圆肩褶袖款式图
（2）选中【设计工具栏】中的【关联/不关联】工具
，按一下【Shift】键，选择不关联模式，鼠标依次单击线段FG1和线段G1G2，取消两根线的关联性。
（3）选中【调整】工具
，将G1点移到G点位置。选中【橡皮擦】工具
，将不要的结构线删除。选中【智能笔】工具
，将E点与距后袖口点F1.5cm的F1点以直线连接，之后将后袖缝线和袖中线切齐到袖口EF1，如图4-246所示。

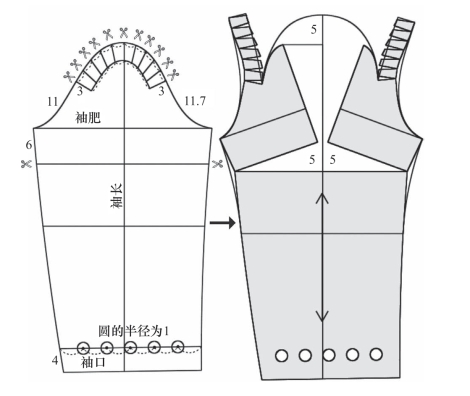

图4-245 圆肩褶袖结构图
（4）选中【智能笔】工具
，按住【Shift】键，向下6cm平行画出袖肥线AC的相交平行线HI。选中【点】工具
，分别距A点11cm、距C点11.7 cm，在袖山弧线上定出J 、K两点。选中【剪断线】工具
，将袖山弧线在J、K两点切断，再将曲线JB和BK接成一条整线。选中【智能笔】工具
，向下3cm，画曲线JBK的平行线J1B1K1，并将J点与J1点、K点与K1点以直线连接，如图4-247所示。
（5）选中【剪断线】工具
，将曲线JBK在B点切断，将曲线J1B1K1在B1点切断。选中【移动】工具
，将多边形JBKK1B1J1复制一份。
图4-246 处理后袖缝线与袖口线
图4-247 画平行线
（6）选中【分割、展开、去除余量】工具
，鼠标框选线段JB和J1B1，右键单击，然后依次单击线段JB和J1B1，将其分别选为不伸缩线、伸缩线，鼠标在框选的线段下方右键单击，弹出【单向展开或去除余量】对话框，输入平均伸缩量值“0.7”，结构线展开，如图4-248所示，单击【确定】按钮即可。
（7）选中【旋转】工具

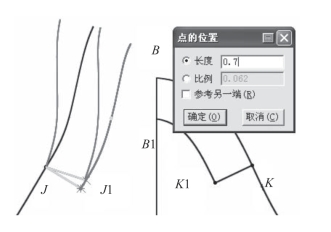

，按一下【Shift】键，取消复制功能，以J点为旋转中心，旋转宽度0.7cm，将展开的多边形JBB1J1向外旋转，如图4-249所示。
图4-248 展开
图4-249 旋转
（8）用同样方法，展开并旋转多边形BKK1B1，如图4-250所示。选中【智能笔】工具
，补画展开旋转后的多边形的BB1边。选中【移动】工具
，按一下【Shift】键，取消复制功能，将复制的多边形JBKK1B1J1移回原来位置，如图4-251所示。
图4-250 展开并旋转多边形BKK1B1
图4-251 移回多边形JBKK1B1J1

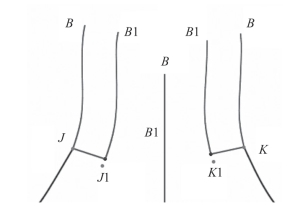

图4-252 切断线
（9）选中【橡皮擦】工具
，将曲线JBK删除。选中【剪断线】工具
，在B1、I、H、M和N点将线切断，如图4-252所示。选中【旋转】工具
，旋转宽度5cm，将结构线旋转展开，并用【智能笔】工具
补画线段HM、MI、B1M，如图4-253所示。
（10）选中【智能笔】工具
，过B1点画水平线，之后将该水平线与袖中线在B2点切齐。过B2点向上5cm画垂直线B2X。接着画出曲线GA、AB、B1J1、B1K1、BC和CD，并用【调整】工具
将曲线调圆顺，如图4-254所示。
图4-253 旋转展开结构线
图4-254 画线
（11）选中【橡皮擦】工具
，删除部分结构线。选中【智能笔】工具
，按住【Shift】键，向上4cm画袖口线EF1的相交平行线E1F2。选中【等份规】工具
，将线段E1F2六等份。选中【CR圆弧】工具
，按一下【Shift】键，切换到画圆功能，以半径1cm过等份点画五个圆，如图4-255所示。
（12）选中【调整】工具
，适当调整B1点的位置，确保线段BB1垂直于两边。选中【橡皮擦】工具
，将线段E1F2和等份线标记删除。选中【剪刀】工具
，框选生成袖子纸样，如图4-256所示。选中【设计工具栏】中的【拾取内轮廓】工具
，鼠标在袖子纸样上从左向右的第一个圆上右键单击，开出第一个圆孔。以同样方法开出其他圆孔，如图4-257所示。
（13）单击【保存】工具
，将圆肩褶袖纸样保存即可。
图4-255 画圆

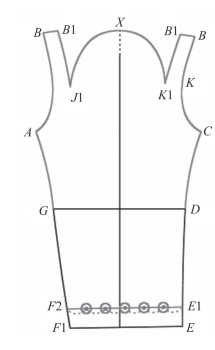

图4-256 袖子纸样
图4-257 拾取内轮廓
