荡褶袖结构优化设计方法
【摘要】：图4-237荡褶袖结构图4.荡褶袖CAD结构设计打开“合体一片袖”纸样文件，将其以文件名“荡褶袖”另存。选中工具，将袖山曲线在J点、K点、L点、M点切断，将后袖缝线AF1在G点切断，将前袖缝线CE1在H点切断。在对话框中输入旋转宽度值“6”，如图4-240所示，单击按钮，完成结构线复制旋转。选中工具，将原来的多边形AKIG及其内部结构线删除。单击工具，将荡褶袖纸样保存即可。
1.荡褶袖款式图（图4-236）
2.荡褶袖制图规格（表4-22）
表4-22 荡褶袖制图规格
3.荡褶袖结构图（图4-37）

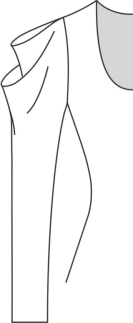

图4-236 荡褶袖款式图

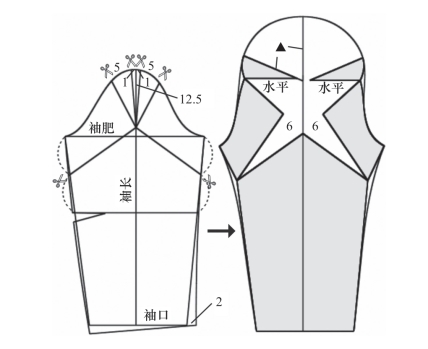

图4-237 荡褶袖结构图
4.荡褶袖CAD结构设计
（1）打开“合体一片袖”纸样文件，将其以文件名“荡褶袖”另存。
（2）选中【智能笔】工具
，过前袖口点E向左画长度23cm的水平线EF1，之后将A点与F1点以直线连接，再将C点与距E点2cm的E1点以直线连接，画出新的后袖缝线和前袖缝线。选中【等份规】工具
，将A点至D2点、C点至D1点之间等份。选中【智能笔】工具
，将G点与袖中线上距B点12.5cm的I点以直线连接，按【F9】键，切换到捕捉就近的交点模式，参照图4-237所示，画出其他线段IJ、IK、IL、IM、IH，如图4-238所示。
（4）选中【旋转】工具
，鼠标框选多边形AKIG，右键单击，再依次单击G点和I点，松开鼠标转动选中的结构线到空白位置单击，弹出【旋转】对话框。在对话框中输入旋转宽度值“6”，如图4-240所示，单击【确定】按钮，完成结构线复制旋转。

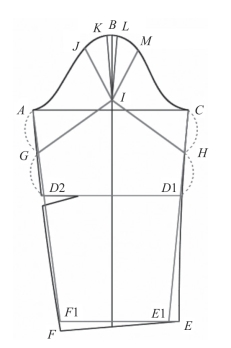

图4-238 画出相关线段

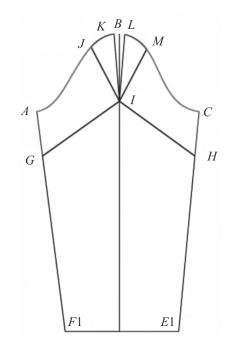

图4-239 删除不要的线段

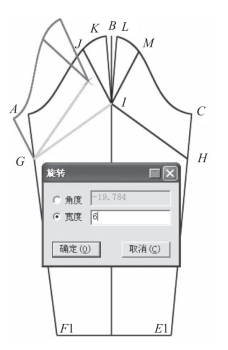

图4-240 复制旋转结构线
（5）鼠标框选复制旋转后的多边形JKI，右键单击，再依次单击J点和I点，松开鼠标转动选中的结构线至线段JI为水平摆放状态后单击，完成多边形JKI的复制旋转。选中【橡皮擦】工具
，将原来的多边形AKIG及其内部结构线删除。
（6）按照与多边形AKIG相同的操作方法，完成多边形LCHI的复制展开旋转。选中【橡皮擦】工具
，将原来的多边形LCHI及其内部结构线删除。以上操作如图4-241所示。
（7）选中【智能笔】工具
，鼠标框选线段KI与IB的就近端，之后鼠标在两线的左下方右键单击，将两线切齐到B1点。选中【旋转】工具
，以B1点为旋转中心，将线段KB1复制旋转到垂直摆放的B1B2位置。
（8）选中【智能笔】工具
，画出袖山弧线AB2C、前袖缝线CE1和后袖缝线AF1，并用【调整】工具
将曲线调圆顺，如图4-242所示。
（9）选中【剪刀】工具
，生成袖子纸样。选中【布纹线】工具
，鼠标在生成的袖子纸样的布纹线上右键单击，将布纹线调成45°，如图4-243所示。

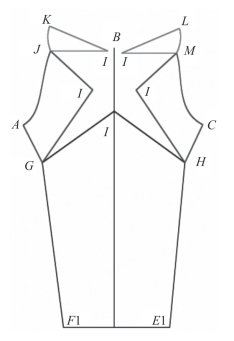

图4-241 结构线展开

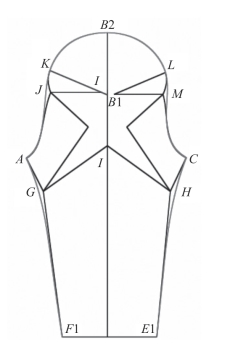

图4-242 画袖山弧线与前、后袖缝线
图4-243 袖子纸样
（10）单击【保存】工具
，将荡褶袖纸样保存即可。
