大泡袖结构设计及制作步骤

2023-06-22 理论教育版权反馈

【摘要】：过AF右侧的两个四等份点画垂线到袖山弧线，并将其切齐到水平线A1G1。单击工具，将大泡袖纸样保存即可。

1.大泡袖款式图（图4-216）

2.大泡袖制图规格（表4-20）

表4-20　大泡袖制图规格

pagenumber_ebook=193,pagenumber_book=182

3.大泡袖结构图（图4-217）

pagenumber_ebook=193,pagenumber_book=182

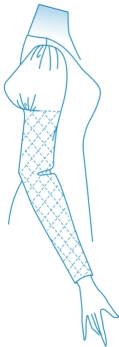

图4-216　大泡袖款式图

pagenumber_ebook=193,pagenumber_book=182

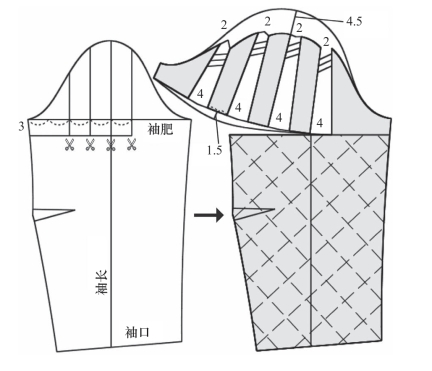

图4-217　大泡袖结构

4.大泡袖CAD结构设计

（1）打开“合体一片袖”纸样文件，将其以文件名“大泡袖”另存。

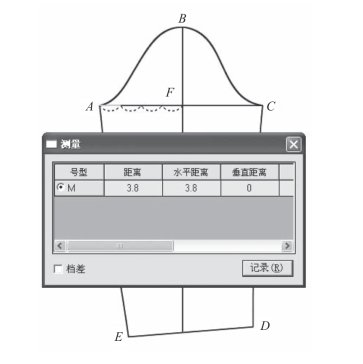

（2）选中【等份规】工具，将后袖肥四等份。选中【比较长度】工具，按一下【Shift】键，选择测量点距模式，鼠标依次单击A点和从左向右第一个等份点，弹出的【测量】对话框中显示距离值为“3.8”，如图4-218所示。

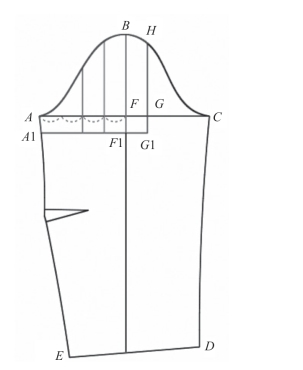

（3）选中【智能笔】工具，，按【F9】键，切换到捕捉就近的交点模式，鼠标在线段FC的左端单击，在弹出的【点的位置】对话框中输入长度值“3.8”，单击【确定】按钮，定出G点，松开鼠标移到袖山弧线上单击，画出垂直线GH。在后袖缝线上过距A点3cm的A1点画水平线段，之后鼠标依次框选水平线的右端和垂直线HG的下端，将两线切齐到G1点。过AF右侧的两个四等份点画垂线到袖山弧线，并将其切齐到水平线A1G1。

（4）选中【智能笔】工具，将袖中线在F1位置切断，袖山弧线在H点切断，后袖缝线在A1点切断。以上操作如图4-219所示。

pagenumber_ebook=194,pagenumber_book=183

图4-218　测量并显示点距

pagenumber_ebook=194,pagenumber_book=183

图4-219　画出展开线

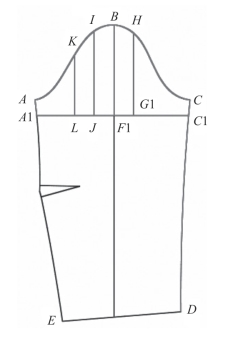

（5）选中【橡皮擦】工具，将袖肥线AC和等份线标记删除。选中【智能笔】工具，过G1点画水平线G1C1到前袖缝线CD。

（6）选中【褶展开】工具，鼠标框选结构线，如图4-220中红色线所示，右键单击，然后依次单击袖山曲线ABH、线段A1G1和垂直线HG1、BF1、IJ和KL，将其分别选为上段折线、下段折线和展开线，鼠标在框选的结构线右侧右键单击，弹出【结构线刀褶/工字褶展开】对话框，输入上段褶展开量值“2”，下段褶展开量值“4”，结构线展开，如图4-221所示，单击【确定】按钮即可。

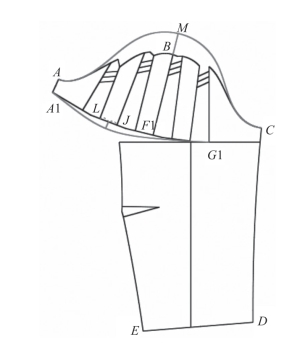

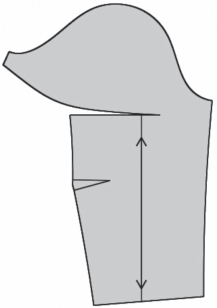

（7）选中【智能笔】工具，参照图4-217所示，画出曲线AMC和G1A1，如图4-222所示。选中【剪刀】工具，生成袖子纸样，如图4-223所示。

pagenumber_ebook=195,pagenumber_book=184

图4-220　框选结构线

pagenumber_ebook=195,pagenumber_book=184

图4-221　褶展开

pagenumber_ebook=195,pagenumber_book=184

图4-222　画曲线AMC和G1A1

pagenumber_ebook=195,pagenumber_book=184

图4-223　袖子纸样

（8）按键盘上的【Ctrl+F】组合键，显示纸样上的放码点。选中【智能笔】工具，过G1点水平画出内线G1G2。

（9）选中【设计工具栏】中的【设置线的颜色类型】工具，鼠标单击【快捷工具栏】中的【线类型】选择框中的下拉按钮，选择线类型为虚线，之后鼠标在线段G1G2上单击，将其设为虚线。

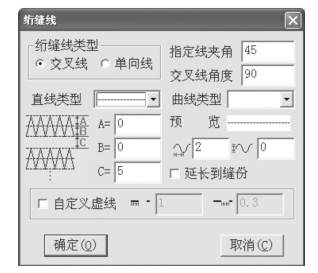

（10）选中【纸样工具栏】中的【绗缝线】工具，鼠标单击G2点，移动鼠标到前袖缝线上单击定一点，再单击D点，选中前袖缝线，之后单击W点，再单击E点，选中袖口线DE，以同样方法选中其他线段，最后回到G2点单击。接着鼠标依次单击D点和G2点，弹出【绗缝线】对话框，对话框中设置如图4-224所示，单击【确定】按钮，绗缝线画出，如图4-225所示。
