羊腿袖CAD结构设计与展开
【摘要】：图4-206羊腿袖结构4.羊腿袖CAD结构设计打开“合体一片袖”纸样文件，将其以文件名“羊腿袖”另存。将线段D3D1的长度调整为10cm，将线段D1D2的长度调整为9cm。选中工具，鼠标框选袖子的所有结构线，右键单击，然后依次单击袖山曲线ACB、袖口曲线D3D4D2和袖中线CGD4，将其分别选为上段折线、下段折线和展开线，鼠标在框选的结构线左侧右键单击，弹出对话框，输入上、下段褶展开量值“24”，结构线展开，如图4-209所示，单击按钮即可。
1.羊腿袖款式图（图4-205）
2.羊腿袖制图规格（表4-19）
表4-19 羊腿袖制图规格
3.羊腿袖结构图（图4-206）

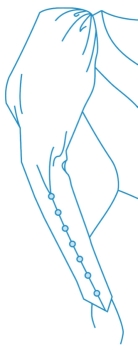

图4-205 羊腿袖款式图

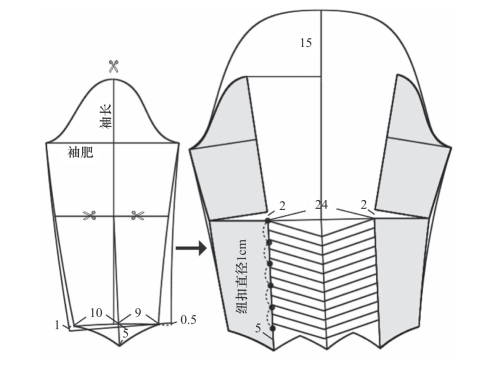

图4-206 羊腿袖结构
4.羊腿袖CAD结构设计
（1）打开“合体一片袖”纸样文件，将其以文件名“羊腿袖”另存。
（2）选中【橡皮擦】工具
，删除部分辅助线。选中【智能笔】工具
，将线段AD3在下端缩短1cm，将线段BD2在下端伸长0.5cm，重新画袖口线D3D2，并用【调整】工具
将其调圆顺。选中【角度线】工具
，重新画袖口线D3D2的垂直线GD1，并将袖中线在下端切齐到袖口线，如图4-207所示。
（3）选中【智能笔】工具
，将线段GD1延长5cm，端点为D4。将线段D3D1的长度调整为10cm，将线段D1D2的长度调整为9cm。参照图4-206所示，重画袖口曲线D3D4、D4D2和前、后袖缝线，并用【调整】工具
将画出的曲线调圆顺，如图4-208所示。
图4-207 重画袖口线D3D2及其垂直线GD1

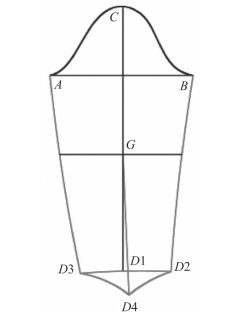

图4-208 画曲线D3D4、D4D2和前、后袖缝线
（4）选中【智能笔】工具
，将袖中线在下端G点切齐。选中【剪断线】工具
，将线段CG和线段GD4接成一条整线，再将线段D3D4、线段D4D2接成一条整线。选中【调整】工具
，鼠标单击选中的袖口曲线D3D4D2，松开鼠标移到D4点上，按一下【Shift】键，将其转换为折线点，空白位置单击结束。选中【橡皮擦】工具
，将曲线D3D2删除。
（5）选中【褶展开】工具
，鼠标框选袖子的所有结构线，右键单击，然后依次单击袖山曲线ACB、袖口曲线D3D4D2和袖中线CGD4，将其分别选为上段折线、下段折线和展开线，鼠标在框选的结构线左侧右键单击，弹出【结构线刀褶/工字褶展开】对话框，输入上、下段褶展开量值“24”，结构线展开，如图4-209所示，单击【确定】按钮即可。
（6）选中【橡皮擦】工具
，将展开褶的斜线和袖山段曲线删除。选中【智能笔】工具
，将G1点与G2点以直线连接。鼠标单击G1点，然后按住【Shift】键，再单击曲线CGD4的合适位置，最后单击G2点，右键单击，画出折线G1G2。之后按照图4-210所示的设置，画出折线的平行线。选中【剪断线】工具
，将后袖缝线AD3、曲线C1G1D4、曲线C2G2D4和前袖缝线BD2分别在E点、G1点、G2点和F点剪断，如图4-211所示。

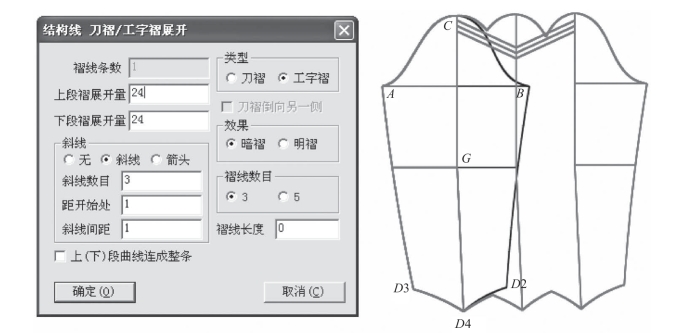

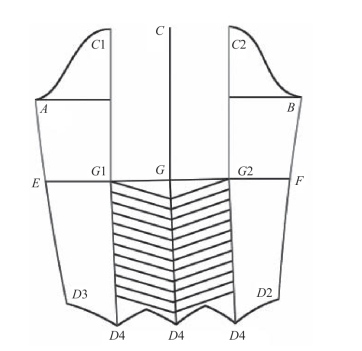

图4-209 设置并展开袖中褶

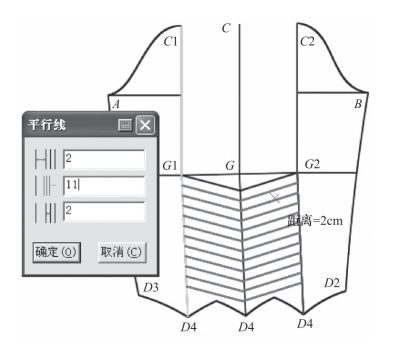

图4-210 设置并画折线平行线
图4-211 剪断曲线
（7）选中【旋转】工具
，按一下【Shift】键，取消复制功能，以E点为旋转中心点，旋转宽度值“2”，将多边形EG1C1A向左上方旋转；用同样方法，以F点为旋转中心点，旋转宽度值“2”，将多边形FG2C2B向右上方旋转，如图4-212所示。
（8）选中【智能笔】工具
，过C1点画水平线。鼠标框选水平线与垂直线GC的就近端，将两线切齐到H点，过H点向上15cm画垂直线HI，之后过A点、I点、B点画袖山弧线，并用【调整】工具
将曲线调圆顺，如图4-213所示。

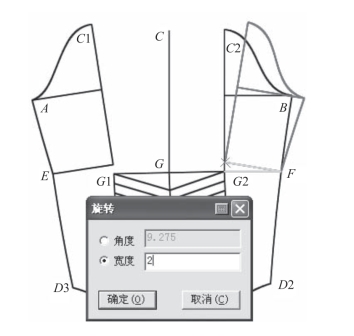

图4-212 旋转结构线
图4-213 画袖山弧线
（9）选中【智能笔】工具
，重画前、后袖缝线AD3和BD2，并用【调整】工具
将曲线调圆顺。选中【橡皮擦】工具
，将不要的结构线删除，如图4-214所示。
（10）选中【剪刀】工具
，鼠标框选袖子的所有结构线，生成袖子纸样。
（11）选中【旋转衣片】工具，将袖子纸样以线段D4G1为垂直线摆放。
（12）选中【钻孔】工具
，参照图4-206所示，纽扣直径为1cm，距D4点5cm，在线段D4G1上画出纽扣。
（13）选中【旋转衣片】工具
，将袖子纸样以线段IG3为垂直线摆放，最终袖子纸样如图4-215所示。
（14）单击【保存】工具
，将羊腿袖纸样保存即可。

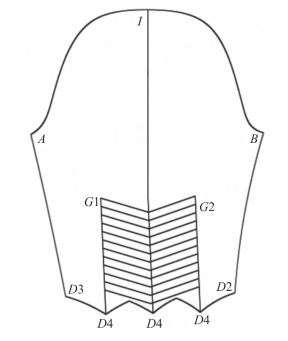

图4-214 删除不要的线

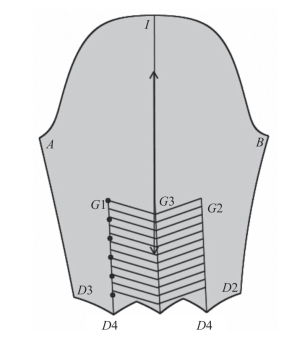

图4-215 袖子纸样
