合体一片袖结构设计详解

2023-06-22 理论教育版权反馈

【摘要】：图4-188合体一片袖结构4.合体一片袖CAD结构设计新建一个工作画面，参照表4-17所示，在对话框中建立尺寸表并保存。选中工具，画一条长30cm（袖肥）的水平线AB。以同样方法，画出长度12cm的后袖口线D1D3，如图4-192所示。选中工具，将B点、D2点以直线连接，直线与袖肘线交于H点，将A点、D3点以直线连接，直线与袖肘线交于I点。单击工具，将合体一片袖纸样保存即可。

1.合体一片袖款式图（图4-187）

2.合体一片袖制图规格（表4-17）

表4-17　合体一片袖制图规格

pagenumber_ebook=183,pagenumber_book=172

3.合体一片袖结构图（图4-188）

pagenumber_ebook=183,pagenumber_book=172

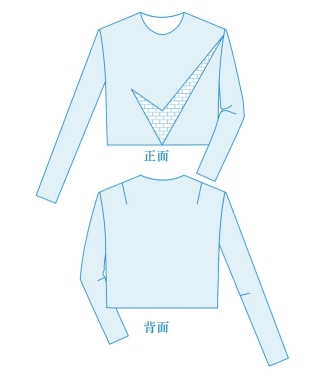

图4-187　合体一片袖款式

pagenumber_ebook=183,pagenumber_book=172

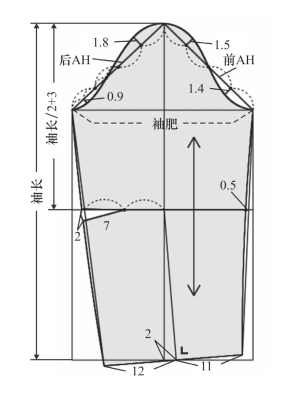

图4-188　合体一片袖结构

4.合体一片袖CAD结构设计

（1）新建一个工作画面，参照表4-17所示，在【设置号型规格表】对话框中建立尺寸表并保存。

（2）选中【智能笔】工具，画一条长30cm（袖肥）的水平线AB。选中【圆规】工具，鼠标依次单击A点、B点，松开鼠标移到线段AB上方的空白位置再单击，弹出【双圆规】对话框，在对话框中输入两边的长度值，如图4-189所示，单击【确定】按钮，画出前、后袖山斜线。

pagenumber_ebook=184,pagenumber_book=173

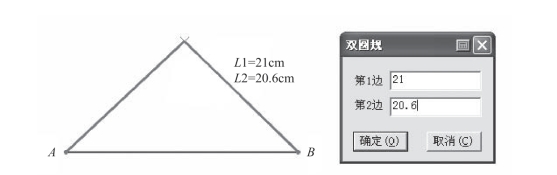

图4-189　设置并画出前、后袖山斜线

（3）选中【智能笔】工具，参照图4-188所示，过袖山顶点C，画出长度56cm（袖长）的袖中线CD。再画出袖口线、袖底缝线、袖肘线和线段GD1，如图4-190所示。选中【等份规】工具，参照图4-188所示，等份前、后袖山斜线。选中【智能笔】工具，画出袖山辅助线和袖山弧线，并用【调整】工具将袖山弧线调圆顺，如图4-191所示。

pagenumber_ebook=184,pagenumber_book=173

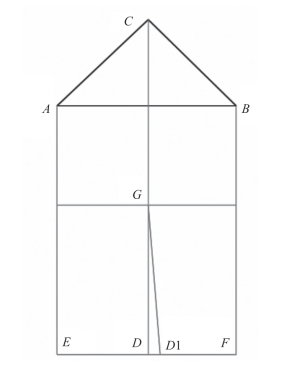

图4-190　画袖子基础线

pagenumber_ebook=184,pagenumber_book=173

图4-191　画袖山弧线

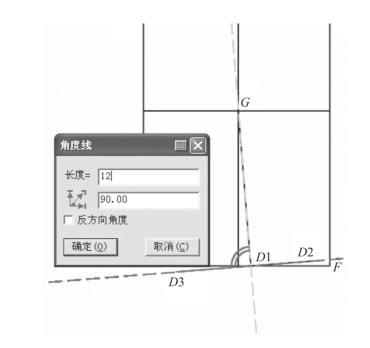

（4）选中【角度线】工具，鼠标单击线段GD1，再单击D1点，画出长度11cm的前袖口线D1D2。以同样方法，画出长度12cm的后袖口线D1D3，如图4-192所示。

（5）选中【智能笔】工具，将B点、D2点以直线连接，直线与袖肘线交于H点，将A点、D3点以直线连接，直线与袖肘线交于I点。选中【点】工具，H点向左偏移0.5cm定H1点。选中【等份规】工具，将I点至G点两等份。选中【角度线】工具，过等份中点G1作线段AD3的垂直线，交点为I1。选中【智能笔】工具，将线段G1I1延长至7cm，端点为I2，再将A点、I2点和D3点以曲线连接，将B点、H1点和D2点以曲线连接，画出前、后袖缝线，如图4-193所示。

pagenumber_ebook=185,pagenumber_book=174

图4-192　画袖口线D2D3

pagenumber_ebook=185,pagenumber_book=174

图4-193　画前、后袖缝线

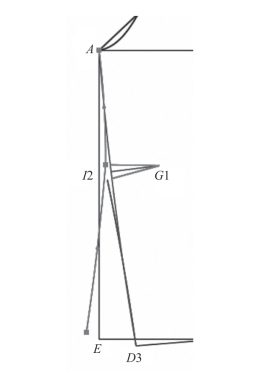

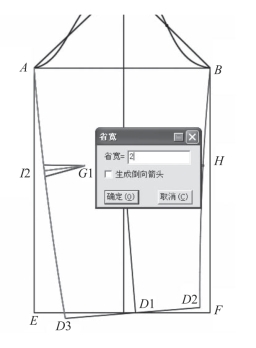

（6）选中【橡皮擦】工具，删除部分辅助线。选中【设计工具栏】中的【收省】工具，鼠标单击后袖缝线AI2D3，再单击线段G1I2，弹出【省宽】对话框，输入省宽值“2”，袖肘省出现，如图4-194所示，单击【确定】按钮，省口加出省山，鼠标移到省线的上方单击，选择省的倒向，省合并，鼠标移到省口合并关键点上单击，松开鼠标拖动，到合适位置再单击，将并省后的后袖缝线AI2D3调圆顺，如图4-195所示，右键单击，开省完成。
