喇叭袖CAD结构设计详解

2023-06-22 理论教育版权反馈

【摘要】：图4-166喇叭袖结构图4.喇叭袖CAD结构设计打开“基本袖”纸样文件，将其以文件名“喇叭袖”另存。选中中的工具，鼠标框选袖子的所有结构线，右键单击，然后依次单击袖山弧线BC、袖口线DA和垂直线1、2、3、4、5，将其分别选为不伸缩线、伸缩线和展开线，如图4-168所示。单击工具，将喇叭袖纸样保存即可。

1.喇叭袖款式图（图4-165）

2.喇叭袖制图规格（表4-15）

表4-15　喇叭袖制图规格

pagenumber_ebook=177,pagenumber_book=166

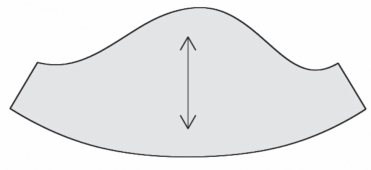

图4-165　喇叭袖款式图

3.喇叭袖结构图（图4-166）

pagenumber_ebook=177,pagenumber_book=166

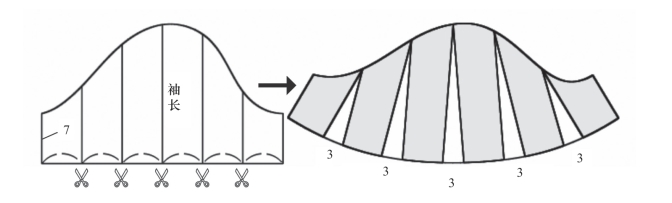

图4-166　喇叭袖结构图

4.喇叭袖CAD结构设计

（1）打开“基本袖”纸样文件，将其以文件名“喇叭袖”另存。

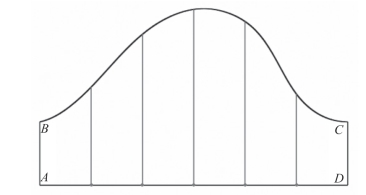

（2）选中【等份规】工具，将袖口DA六等份。选中【智能笔】工具，过袖口DA的等份点画垂直线交于袖山弧线，如图4-167所示。

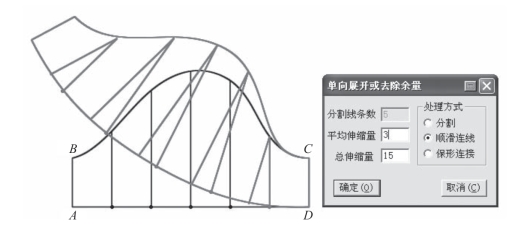

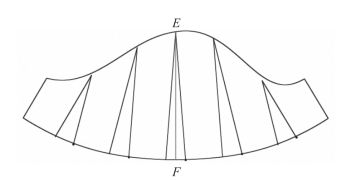

（3）选中【设计工具栏】中的【分割、展开、去除余量】工具，鼠标框选袖子的所有结构线，右键单击，然后依次单击袖山弧线BC、袖口线DA和垂直线1、2、3、4、5，将其分别选为不伸缩线、伸缩线和展开线，如图4-168所示。鼠标在袖子CD一侧右键单击，弹出【单向展开或去除余量】对话框，输入平均伸缩量值“3”，结构线展开，如图4-169所示，单击【确定】按钮即可。
