立泡泡袖的CAD结构设计
【摘要】：图4-160立泡泡袖结构图4.立泡泡袖CAD结构设计打开 “基本袖”纸样文件，将其以文件名“立泡泡袖”另存。选中工具，参照图4-160所示，画出袖肥线BD、袖底缝线AB和DE、袖中线CF，如图4-161所示。选中工具，将袖山曲线BGD调圆顺，如图4-163所示。选中工具，省口中点向上4.5cm画垂直线，线的端点为G点，然后将B点、G点、D点以曲线连接。选中工具，生成立泡泡袖纸样，如图4-164所示。单击工具，将立泡泡袖纸样保存即可。
1.立泡泡袖款式图（图4-159）
2.立泡泡袖制图规格（表4-14）
表4-14 立泡泡袖制图规格
图4-159 立泡泡袖款式图
3.立泡泡袖结构图（图4-160）

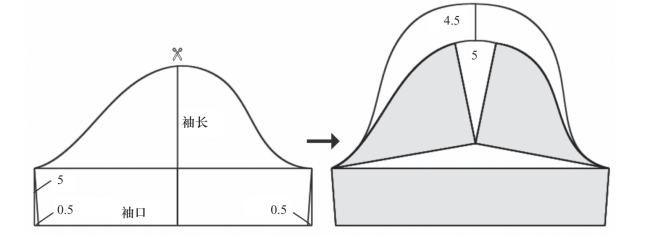

图4-160 立泡泡袖结构图
4.立泡泡袖CAD结构设计
（1）打开 “基本袖”纸样文件，将其以文件名“立泡泡袖”另存。
（2）选中【智能笔】工具
，参照图4-160所示，画出袖肥线BD、袖底缝线AB和DE、袖中线CF，如图4-161所示。
（3）选中【橡皮擦】工具
，将原来的袖底缝线删除。选中【智能笔】工具
，将新的袖底缝线分别在A点、E点切齐。
（4）选中【插入省褶】工具
，鼠标先单击袖山曲线BCD，再单击袖中线CF，右键单击，弹出【指定线的插入省】对话框，输入展开均量值“5”，单击【确定】按钮，袖山展高，如图4-162所示。

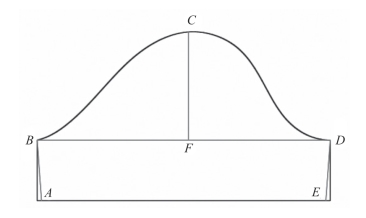

图4-161 画基础结构线

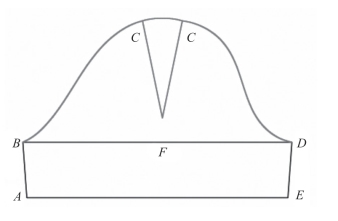

图4-162 袖山展高
（5）选中【智能笔】工具
，省口中点向上4.5cm画垂直线，线的端点为G点，然后将B点、G点、D点以曲线连接。选中【调整】工具
，将袖山曲线BGD调圆顺，如图4-163所示。
（6）选中【剪刀】工具
，生成立泡泡袖纸样，如图4-164所示。

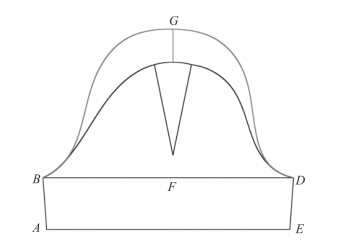

图4-163 重画袖山弧线
图4-164 立泡泡袖纸样
（7）单击【保存】工具
，将立泡泡袖纸样保存即可。
