双泡泡袖的结构设计方法

2023-06-22 理论教育版权反馈

【摘要】：然后将文件以文件名“双泡泡袖”另存。图4-149双泡泡袖款式图图4-149双泡泡袖款式图图4-150双泡泡袖结构图图4-150双泡泡袖结构图选中工具，袖口线AD向上2cm画平行线EF。选中工具，生成双泡泡袖袖片纸样和袖头纸样。单击工具，将双泡泡袖纸样保存即可。

1.双泡泡袖款式图（图4-149）

2.双泡泡袖制图规格（表4-13）

表4-13　双泡泡袖制图规格

pagenumber_ebook=173,pagenumber_book=162

3.双泡泡袖结构图（图4-150）

4.双泡泡袖CAD结构设计

（1）新建一个工作画面。鼠标单击【打开】工具，弹出【打开】对话框，选中“基本袖”纸样文件，将其打开。然后将文件以文件名“双泡泡袖”另存。

pagenumber_ebook=173,pagenumber_book=162

图4-149　双泡泡袖款式图

pagenumber_ebook=174,pagenumber_book=163

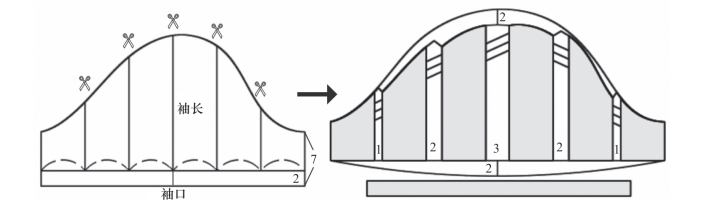

图4-150　双泡泡袖结构图

（2）选中【智能笔】工具，袖口线AD向上2cm画平行线EF。选中【等份规】工具，将线段EF六等份。选中【智能笔】工具，过线段EF的等份点画垂直线交于袖山弧线。以上操作如图4-151所示。

pagenumber_ebook=174,pagenumber_book=163

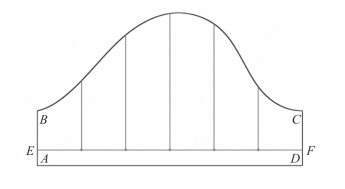

图4-151　分割袖头、画袖口垂直线

（3）选中【智能笔】工具，将后袖缝线AB与线段EF在E点切齐，再将前袖缝线CD与线段EF在F点切齐。选中【橡皮擦】工具，将原来的袖口线AD删除。选中【矩形】工具，长33.8cm（袖口）、宽2cm画出袖头，如图4-152所示。

pagenumber_ebook=174,pagenumber_book=163

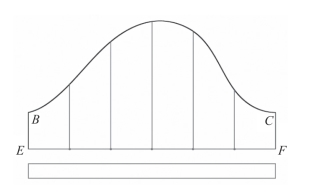

图4-152　分离袖头与袖片

（4）选中【设计工具栏】中的【褶展开】工具，鼠标框选袖片的所有结构线，右键单击，再依次单击上段折线、下段折线和展开线，如图4-153所示，右键单击，弹出【结构线刀褶/工字褶展开】对话框，对话框中设置如图4-154所示，单击【确定】按钮，画出第一个褶，如图4-155所示。

pagenumber_ebook=175,pagenumber_book=164

图4-153　选择上段折线、下段折线和展开线

pagenumber_ebook=175,pagenumber_book=164

图4-154　【结构线刀褶/工字褶展开】对话框

（5）以同样方法，参照图4-150所示，画出其他褶，如图4-156所示。

pagenumber_ebook=175,pagenumber_book=164

图4-155　画出一个褶

pagenumber_ebook=175,pagenumber_book=164

图4-156　画出全部褶

（6）选中【智能笔】工具，中间裥的中点分别向上、下2cm画垂直线，线的端点分别为G点、H点，然后将B点、G点、C点以曲线连接，再将E点、H点、F点以曲线连接。选中【调整】工具，将袖山曲线BGC调圆顺，如图4-157所示。

（7）选中【剪刀】工具，生成双泡泡袖袖片纸样和袖头纸样。选中【布纹线】工具，将袖头布纹线调成水平。选中【纸样对称】工具，将袖头纸样对称展开。以上操作如图4-158所示。

pagenumber_ebook=175,pagenumber_book=164

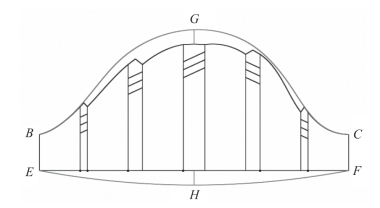

图4-157　重画袖口线和袖山弧线

pagenumber_ebook=175,pagenumber_book=164

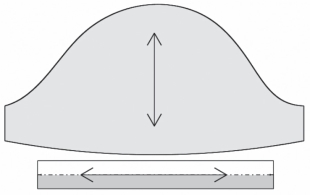

图4-158　双泡泡袖纸样

（8）单击【保存】工具，将双泡泡袖纸样保存即可。
