1.单泡泡袖款式图（图4-138）

2.单泡泡袖制图规格（表4-12）

表4-12　单泡泡袖制图规格

pagenumber_ebook=171,pagenumber_book=160

3.单泡泡袖结构图（图4-139）

pagenumber_ebook=171,pagenumber_book=160

图4-138　单泡泡袖款式图

pagenumber_ebook=171,pagenumber_book=160

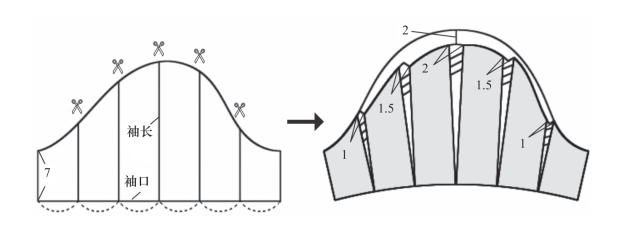

图4-139　单泡泡袖结构图

4.单泡泡袖CAD结构设计

（1）新建一个工作画面。鼠标单击【快捷工具栏】中的【打开】工具，弹出【打开】对话框，选中“原型袖”纸样文件，将其打开。

（2）鼠标在【衣片列表框】的原型袖的纸样上单击，将其选中，之后选中【纸样】菜单下的【删除当前选中纸样】命令（或按【Ctrl+D】组合键），弹出图4-140所示的【富怡服装设计放码CAD软件】对话框，单击【是】按钮，将原型袖纸样删除。

（3）选中【橡皮擦】工具，仅保留原型袖纸样结构线，将其他结构线全部删除。

（4）选中【移动】工具，将保留的原型袖纸样结构线复制一份。

pagenumber_ebook=171,pagenumber_book=160

图4-140　【富怡服装设计放码CAD软件】对话框

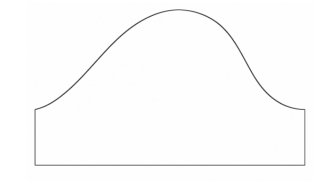

（5）选中【智能笔】工具，距袖肥线向下7cm画出新的袖口线，并将前、后袖缝线在新的袖口线切齐，如图4-141所示。

（6）按【Ctrl+A】键，另存文件，文件名为“基本袖”。再次按【Ctrl+A】组合键，另存文件，文件名为“单泡泡袖”。

（7）选中【剪断线】工具，鼠标依次单击后袖缝线AB、袖山弧线BC、前袖缝线CD，右键单击，将三条线连接成一条整线。选中【等份规】工具，将袖口线DA六等份。选中【智能笔】工具，过袖口线DA的等份点画垂线交于袖山弧线。以上操作如图4-142所示。

pagenumber_ebook=172,pagenumber_book=161

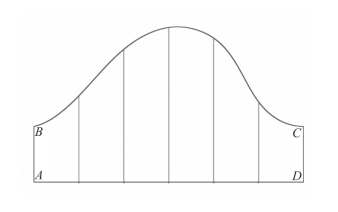

图4-141　画出新的袖口线

pagenumber_ebook=172,pagenumber_book=161

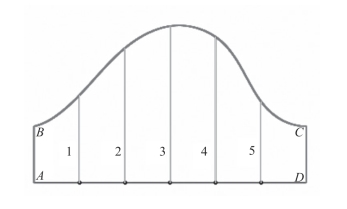

图4-142　画袖口垂直线

（8）选中【设计工具栏】中的【插入省褶】工具，鼠标先单击曲线ABCD，再依次单击线段1、2、3、4、5，如图4-143所示，右键单击，弹出【指定线的插入省】对话框，对话框设置如图4-144所示。单击【各展开量不同】按钮，弹出【长度】对话框，设置如图4-145所示，对应的结构图如图4-146所示。单击【确定】按钮，回到【指定线的插入省】对话框，单击【确定】按钮，省褶插入。

（9）选中【智能笔】工具，将A点、F点、D点以曲线连接，画出袖口线；第三个裥的中点向上2cm画垂直线，线的上端点为E点，再将B点、E点、C点以曲线连接。选中【调整】工具，将袖山曲线调圆顺，如图4-147所示。

pagenumber_ebook=173,pagenumber_book=162

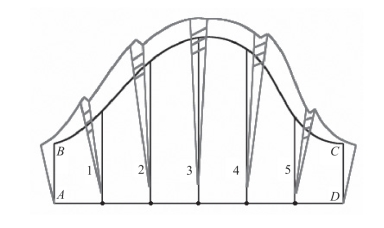

图4-143　选择袖山弧线和展开线

pagenumber_ebook=173,pagenumber_book=162

图4-144　【指定线的插入省】对话框

pagenumber_ebook=173,pagenumber_book=162

图4-145　【长度】对话框

pagenumber_ebook=173,pagenumber_book=162

图4-146　同步插入省褶

（10）选中【剪刀】工具，生成单泡泡袖纸样，如图4-148所示。单击【保存】工具，将单泡泡袖纸样保存即可。

pagenumber_ebook=173,pagenumber_book=162

图4-147　重画袖口线和袖山弧线

pagenumber_ebook=173,pagenumber_book=162

图4-148　单泡泡袖纸样
