女式西服两片袖结构设计方法
【摘要】：图4-130女西服两片袖结构图图4-130女西服两片袖结构图用工具和工具，参照图4-130所示，袖长58cm、袖山高16.8cm，画出袖子基本框架，如图4-131所示。按照与男西服两片袖相同的处理方法
1.女西服两片袖款式图（图4-129）
2.女西服两片袖制图规格（表4-11）
表4-11 女西服两片袖制图规格

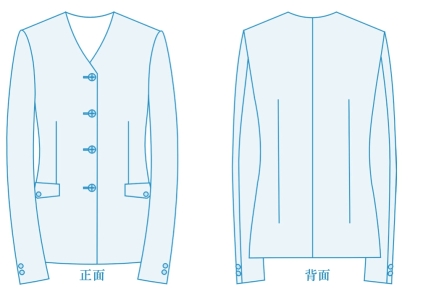

图4-129 女西服两片袖款式图
3.女西服两片袖结构图（图4-130）
4.女西服两片袖CAD结构设计
（1）新建一个工作画面，参照表4-11所示，在【设置号型规格表】对话框中建立尺寸表并保存。

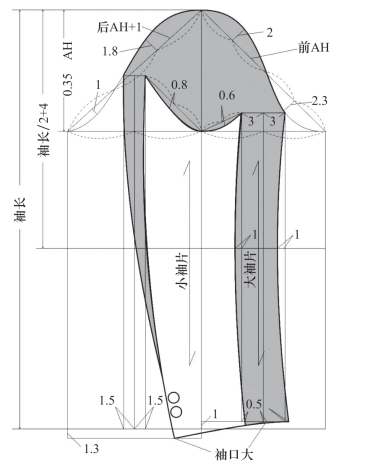

图4-130 女西服两片袖结构图
（2）用【智能笔】工具
和【圆规】工具
，参照图4-130所示，袖长58cm、袖山高16.8cm（0.35×AH），画出袖子基本框架，如图4-131所示。
（3）选中【等份规】工具
，AC1之间三等份，AC2之间四等份，等份中的点分别为D点、E点、F点、G点；再将C1D之间二等份，等份中点为H点。
（4）选中【三角板】工具
，鼠标单击线段AC1，再单击H点，松开鼠标向下拖到空白位置再单击，弹出【长度】对话框，输入长度值“1”，画出线段HH1。以同样方法，参照图4-130所示，画出线段EE1、线段FF1和线段GG1。
（5）选中【智能笔】工具
，将C1点、H1点、E1点、A点、G1点、F1点和C2点以曲线连接；选中【调整】工具
，将曲线调圆顺，如图4-132所示。
（6）选中【橡皮擦】工具
，将袖山辅助线删除。选中【等份规】工具
，线段CC1之间二等份，线段CC2之间二等份。选中【智能笔】工具
，过等份中点分别画出垂直线段C3B3和C4B4；向左1.5cm，画线段C3B3的平行线C5B5，向右3cm，画线段C4B4的平行线C6B6；鼠标依次框选线段C5B5和C6B6，再单击袖山曲线C1AC2，右键单击，画出线段C7B5和C8B6，如图4-133所示。

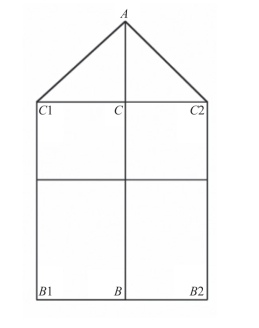

图4-131 袖子基本框架

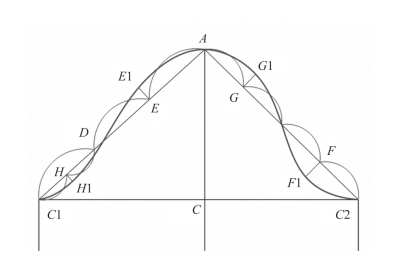

图4-132 画袖山弧线
（7）选中【智能笔】工具
，参照图4-130所示，画出线段C9B9和C10B10。选中【点】工具
，定出J1点、J2点、K1点、K2点、K3点。选中【圆规】工具
，画出长度为13cm的袖口K2L。选中【等份规】工具
，将线段C9C和C10C二等份。选中【三角板】工具
，画出线段LL1（8cm）、C11C13和C12C14，如图4-134所示。

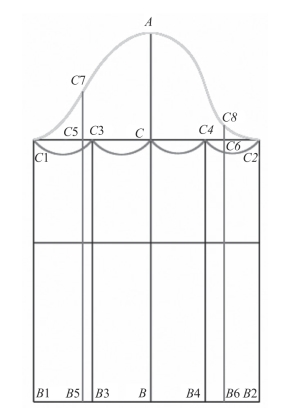

图4-133 画线段C7B5和C8B6

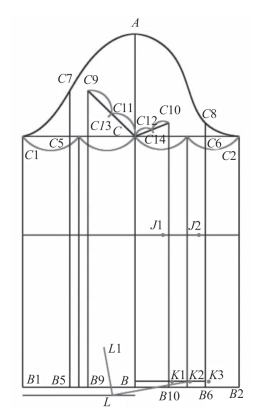

图4-134 画相关辅助点、线
（8）选中【智能笔】工具
，参照图4-130所示，画出前袖缝线C8J2K3和C10J1K1、后袖缝线C7L1和C9L1、小袖深弧线C9C13CC14C10、袖口线LK3。选中【调整】工具
，将曲线调圆顺。选中【橡皮擦】工具
，删除部分结构线。选中【智能笔】工具
，将曲线C10J1K1切齐到袖口线LK3，交点为K4。以上操作如图4-135所示。
（9）选中【合并调整】工具
，按照与男西服两片袖相同的调整方法，完成女西服袖山弧线和袖口线的合并调整。
（10）选中【智能笔】工具
，向右1cm，画直线LL1的平行线，再将平行线在下端缩短3.5cm，在上端缩短2.5cm，定出纽扣位置。
（11）选中【剪刀】工具
，分别生成大、小袖纸样，并将缩短的平行线作为内线加入到大袖中，如图4-136所示。
（12）按照与男西服两片袖相同的处理方法，完成大袖袖口纽扣定位，如图4-137所示。

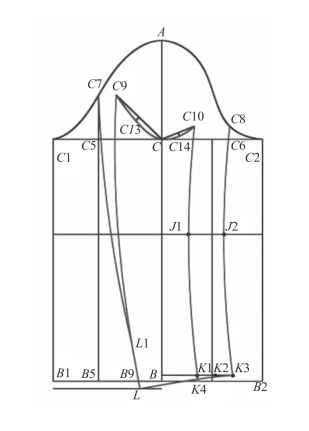

图4-135 画小袖深弧线、袖缝线和袖口线

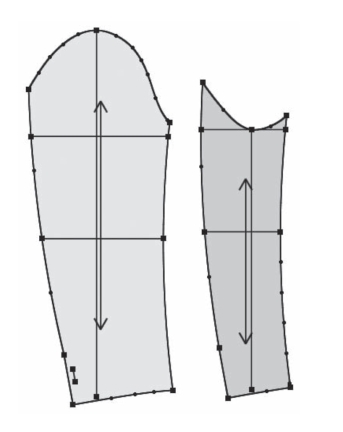

图4-136 生成大、小袖纸样

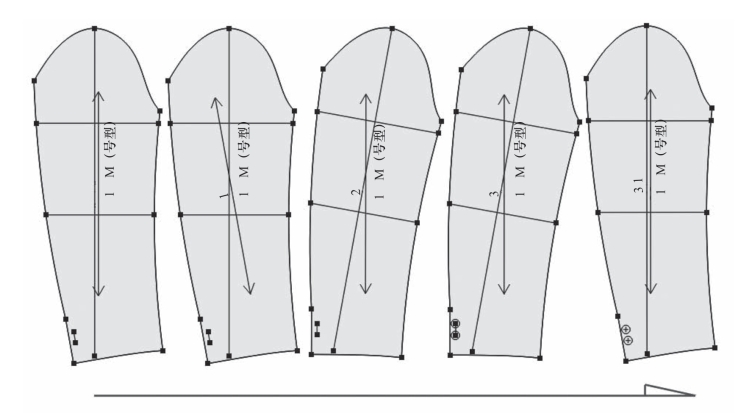

图4-137 大袖袖口纽扣定位
（13）单击【保存】工具
，将女西服两片袖纸样保存即可。
