男士西服的两片式袖子设计优化方案
【摘要】：1.男西服两片袖款式图图4-115画袖山辅助点、线图4-115画袖山辅助点、线图4-116画袖山弧线图4-116画袖山弧线图4-117男西服两片袖款式图2.男西服两片袖制图规格表4-10男西服两片袖制图规格图4-117男西服两片袖款式图2.男西服两片袖制图规格表4-10男西服两片袖制图规格图4-118男西服两片袖结构图3.男西服两片袖结构图4.男西服两片袖CAD结构设计新建一个工作画面，参照表4-10所示，在对话框中建立尺寸表并保存。
1.男西服两片袖款式图（图4-117）

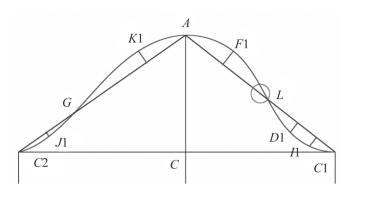

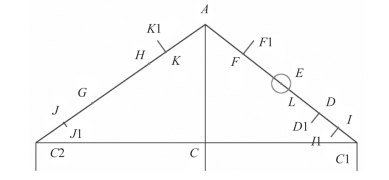

图4-115 画袖山辅助点、线
图4-116 画袖山弧线

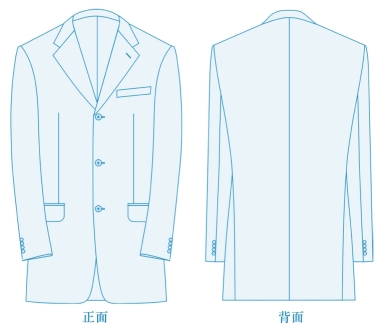

图4-117 男西服两片袖款式图
2.男西服两片袖制图规格（表4-10）
表4-10 男西服两片袖制图规格

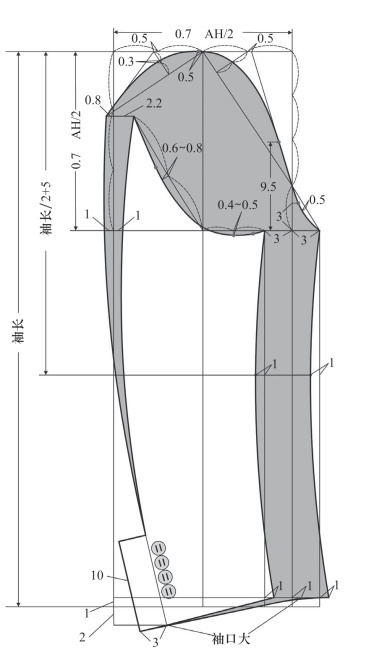

图4-118 男西服两片袖结构图
3.男西服两片袖结构图（图4-118）
4.男西服两片袖CAD结构设计
（1）新建一个工作画面，参照表4-10所示，在【设置号型规格表】对话框中建立尺寸表并保存。

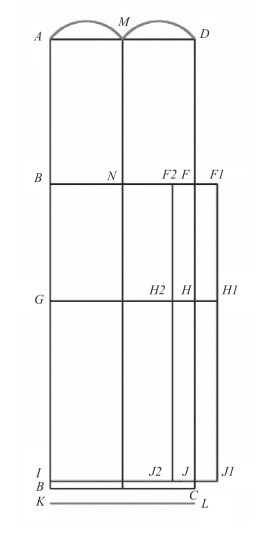

（2）选中【矩形】工具
，【水平输入框】中输入数值19.43 cm（0.7×AH/2），【垂直输入框】中输入数值60.5 cm（袖长），绘制一个矩形，矩形的四个角点定为A、B、C、D。
（3）选中【智能笔】工具
，平行距离19.43 cm（0.7×AH/2），向下做AD的平行线EF，平行距离35.25cm（袖长/2+5）向下做AD的平行线GH；以BC为基准线，向上1cm、再向下2cm各画一条平行线IJ和KL。之后将EF、GH、IJ在右端延长3cm，端点分别为F1、H1、J1，将F1与J1以直线连接。向左6cm，做线段F1J1的平行线F2J2。过AD的中点M画出袖中线，袖中线与EF1交于N点。以上操作如图4-119所示。
（4）选中【点】工具
，参照图4-118所示，定出H3点、H4点、J3点、J4点、J5点。选中【智能笔】工具
，将F2、H4与J4以曲线连接，F1、H3与J3以曲线连接，分别画出小袖和大袖的前袖缝线，如图4-120所示。

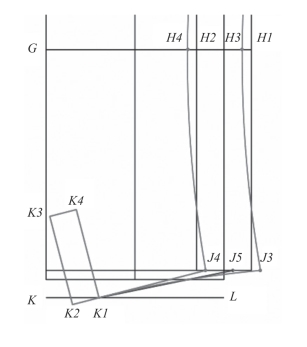

（5）选中【圆规】工具
，以J5点为圆心，长15cm（袖口）为半径，在KL上找到K1点。选中【智能笔】工具
，将K1与J4以直线连接，并将直线K1J4在K1端延长3cm，端点为K2。分别过K1点、K2点画K2J4的垂线K1K4、K2K3，线段长10cm。将K3点与K4点以直线连接。将K1点与J3点以曲线连接并调圆顺。以上操作如图4-121所示。
（6）选中【等份规】工具
，AD之间四等份，AE之间三等份，DF之间四等份。选中【点】工具
，AM的中点向左偏移0.5cm定A1点，MD的中点D1向右偏移0.5cm定D3点。选中【智能笔】工具
，向左0.8cm做AE的平行线，将M点与AE之间靠上的第一个等份点以直线连接，并切齐至刚画出的平行线，交点为A3；之后将A3A1、A3M、MF3、D3F3、F3F1分别直线连接；过A3点水平向右3cm画线段A3A4，再将A4点与N点以直线连接。
图4-119 画基础线

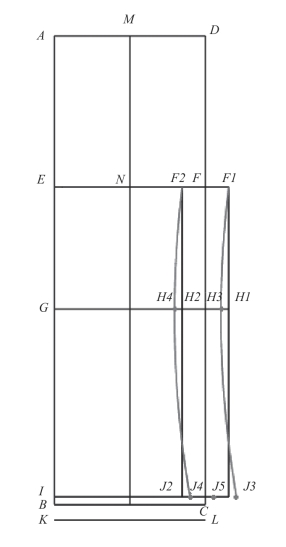

图4-120 画前袖缝线
（7）选中【三角板】工具
，过A1点做线段A3M的垂线；过D1点做线段MF3的垂线；过F3F1的中点向下做长度0.5cm的垂线，端点为F4；过NF2的中点向下做长度0.5cm的垂线，端点为N2；过A4N的中点向下做长度0.8cm的垂线，端点为N1。
（8）选中【等份规】工具
，A1M1之间二等份，D1M2之间二等份，等份中点分别为A2点、D2点。
（9）选中【剪断线】工具
，将线段A1M1在A2点切断。选中【点】工具
，距A2点0.3cm，在线段A1A2上定A5点。
（10）选中【智能笔】工具
，将A3点、A5点、M点、D2点、F3点、F4点和F1点以曲线连接，再将A4点、N1点、N2点、F2点以曲线连接，之后将两条曲线调圆顺。以上操作如图4-122所示。

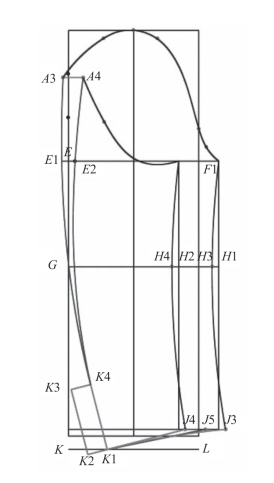

（11）选中【智能笔】工具
，E点向左水平延长1cm，找到E1点。选中【点】工具
，距E1点2cm，在线E1F1上定E2点。选中【线】工具
，将A3、E1、K4三点用曲线连接，A4、E2、K4三点用曲线连接，画出大、小袖的后袖缝线。选中【调整】工具
，将曲线调圆顺，如图4-123所示。

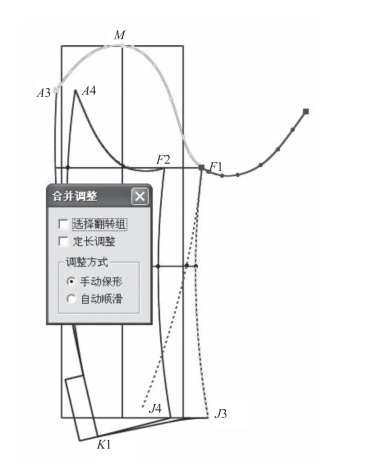

（12）选中【合并调整】工具
，鼠标先依次单击曲线A3MF1和A4F2，右键单击，再依次单击曲线F1J3和F2J4，右键单击，弹出【合并调整】对话框，曲线合并，勾选【合并调整】对话框中的【选择翻转组】选项，鼠标单击合并过来的曲线A4F2，将其翻转到另一侧，之后将合并在一起的袖山弧线在前袖缝位置调圆顺，右键单击，完成调整，如图4-124所示。以同样方法将袖山弧线在后袖缝位置调圆顺。
图4-121 画袖口与袖衩

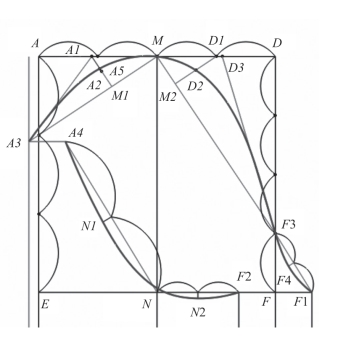

图4-122 画袖山弧线
图4-123 画后袖缝线
图4-124 合并调整袖山弧线

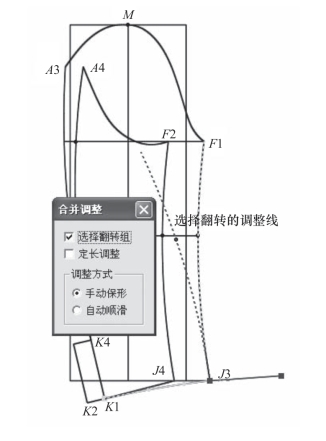

（13）选中【合并调整】工具
，鼠标先依次单击袖口线K1J3和K1J4，右键单击，再依次单击曲线F1J3和F2J4，右键单击，弹出【合并调整】对话框，曲线合并，勾选【合并调整】对话框中的【选择翻转组】选项，鼠标单击合并过来的袖口线K1J4，将其翻转到另一侧，之后将合并在一起的袖口线在前袖缝位置调圆顺，右键单击，完成调整，如图4-125所示。
（14）选中【智能笔】工具
，向右1cm做K1K4的平行线，将平行线在下端缩短3cm，在上端缩短2.5cm。选中【橡皮擦】工具
，将袖口线K2J4删除。选中【智能笔】工具
，将K2与K1、K1与J4重新以直线连接。
（15）选中【剪刀】工具
，分别生成大、小袖纸样，并将缩短的平行线作为内线加入到大袖中，如图4-126所示。
图4-125 合并调整袖口线

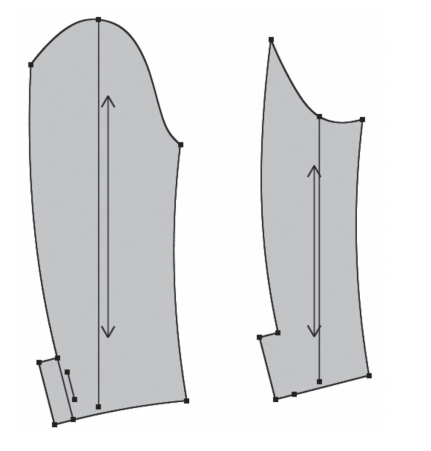

图4-126 生成大、小袖纸样
（16）选中【布纹线】工具
，鼠标单击袖衩口线的两端，将布纹线调至与之平行，如图4-128（a）所示。选中【旋转衣片】工具
，鼠标单击平行线的两端，将大袖纸样调至该线为竖直摆放的状态，如图4-128（b）所示。

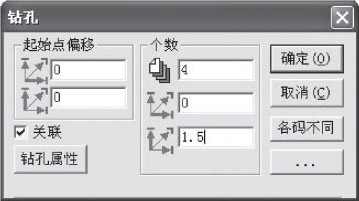

图4-127 【钻孔】对话框
（17）选中【钻孔】工具
，鼠标单击平行线的下端，弹出的【钻孔】对话框，设置如图4-127所示，半径为0.75cm，在线上画出纽扣，如图4-128（c）所示。
（18）选中【旋转衣片】工具
，鼠标单击袖中线的两端，将大袖纸样调至该线为竖直摆放的状态。选中【布纹线】工具
，鼠标单击袖中线的两端，将布纹线调至与之平行。选中【橡皮擦】工具
，将平行线删除。以上操作如图4-128（d）所示。

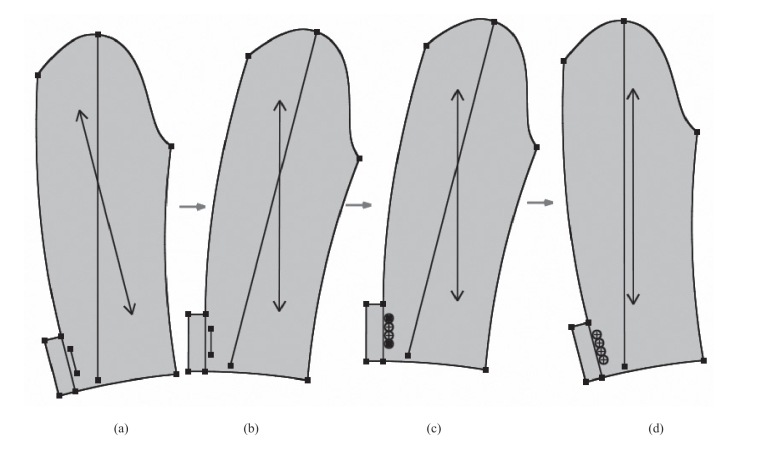

图4-128 定出袖口纽扣位
（19）单击【保存】工具
，将男西服两片袖纸样保存即可。
