原型袖结构设计与款式图示
【摘要】：图4-110原型袖款式图图4-110原型袖款式图图4-111原型袖结构图图4-111原型袖结构图选中工具，光标切换到状态，画出长53cm（袖长）的垂直袖中线AB；距上端点A12.53cm，过袖中线AB上的C点向左、右分别画水平线。选中工具，将B6、B4、B5和B7四点曲线连接，画出袖口线，如图4-114所示。单击工具，将原型袖纸样保存即可。
1.原型袖款式图（图4-110）
2.原型袖制图规格（表4-9）
表4-9 原型袖制图规格
3.原型袖结构图（图4-111）
4.原型袖CAD结构设计
（1）新建一个工作画面，参照表4-9所示，在【设置号型规格表】对话框中建立尺寸表并保存。

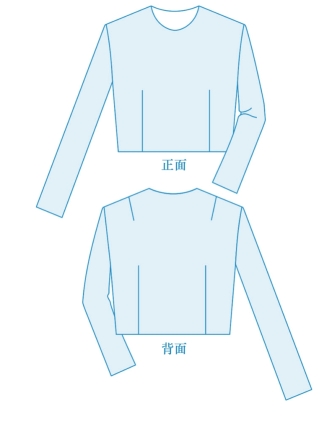

图4-110 原型袖款式图
图4-111 原型袖结构图
（2）选中【智能笔】工具
，光标切换到【丁字尺】
状态，画出长53cm（袖长）的垂直袖中线AB；距上端点A12.53cm（AH/4+2.5cm），过袖中线AB上的C点向左、右分别画水平线。
（3）选中【圆规】工具
，鼠标单击A点，再单击刚画出的向右的水平线段，弹出【单圆规】对话框，输入长度值“20.3”（前AH），单击【确定】按钮，画出前袖山斜线AC1；鼠标单击A点，再单击刚画出的向左的水平线段，弹出【单圆规】对话框，输入长度值“21.8”（后AH+1），如图4-112所示，单击【确定】按钮，画出后袖山斜线AC2。
（4）选中【智能笔】工具
，鼠标框选线段AC1和CC1的相交点一端，移动鼠标在两线的夹角内右键单击，将两线在C1点位置切齐；鼠标框选线段AC2和CC2的相交点一端，移动鼠标在两线的夹角内右键单击，将两线在C2点位置切齐。鼠标移到B点上按下右键拖动，松开鼠标到C2点上左键单击，画出水平线BB2和垂直线C2B2；以同样方法画出水平线BB1和垂直线C1B1，如图4-113所示。
（5）选中【等份规】工具
，将线段B2B和BB1两等份，等份中点分别为B4、B3。选中【点】工具
，B1点向上1cm定B7点，B2点向上1cm定B6点，B3点向上1.5cm定B5点。选中【智能笔】工具
，将B6、B4、B5和B7四点曲线连接，画出袖口线，如图4-114所示。

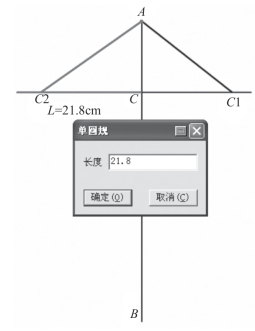

图4-112 画后袖山斜线AC2

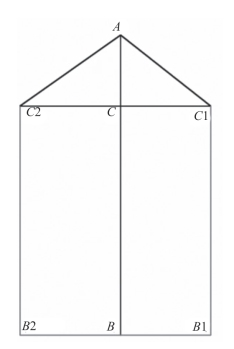

图4-113 画袖口直线和袖底缝线
（6）选中【等份规】工具
，将线段AC1四等份，等份中点分别为D点、E点、F点；将线段AC2三等份，等份中点分别为G点、H点；再将线段C1D和线段C2G两等份，等份中点分别为I点、J点。选中【比较长度】工具
，按键盘上的【Shift】键，鼠标分别单击A点和F点，测出线段AF的长度为5.1cm。选中【点】工具
，距A点5.1cm，在后袖山斜线AC2上定出K点。

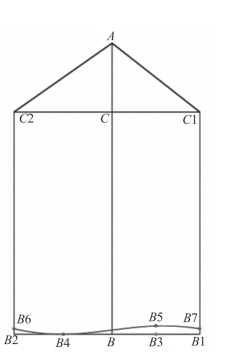

图4-114 画袖口曲线
（7）选中【CR圆弧】工具
，按键盘上的【Shift】键，以E点为圆心，半径1cm，画一个圆，圆与前袖山斜线的下交点为L。
（8）选中【智能笔】工具
，按住键盘上的【Shift】键，鼠标在C2点上按下左键拖动到J点松开，再次左键单击J点，松开鼠标向下拖动到空白位置再单击，弹出【长度】对话框，输入长度值“0.5”，画出线段JJ1；以同样方法，参照图4-111所示，画出线段KK1、FF1、DD1和II1。以上操作如图4-115所示。
（9）【智能笔】工具
选中状态下，依次将C2点、J1点、G点、K1点、A点、F1点、L点、D1点、I1点和C1点曲线连接，画出袖山弧线，并用【调整】工具
将曲线调圆顺，如图4-116所示。
（10）选中【剪刀】工具
，参照图4-111所示，生成袖子纸样。单击【保存】工具
，将原型袖纸样保存即可。
