连帽领设计：规格图与CAD结构图

2023-06-22 理论教育版权反馈

【摘要】：表4-8连帽领制图规格图4-98连帽领款式图1.连帽领款式图2.连帽领制图规格3.连帽领结构图图4-98连帽领款式图1.连帽领款式图2.连帽领制图规格3.连帽领结构图图4-99连帽领结构图图4-99连帽领结构图图4-100基本领窝结构线图4-100基本领窝结构线图4-101画出基本帽结构线4.连帽领CAD结构设计图4-101画出基本帽结构线4.连帽领CAD结构设计新建一个工作画面。按组合键，另存文件，文件名为“连帽领”。

表4-8　连帽领制图规格

pagenumber_ebook=157,pagenumber_book=146

图4-98　连帽领款式图

1.连帽领款式图（图4-98）

2.连帽领制图规格（表4-8）

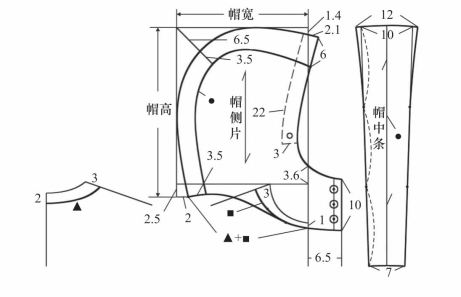

3.连帽领结构图（图4-99）

pagenumber_ebook=157,pagenumber_book=146

图4-99　连帽领结构图

pagenumber_ebook=157,pagenumber_book=146

图4-100　基本领窝结构线

pagenumber_ebook=157,pagenumber_book=146

图4-101　画出基本帽结构线

4.连帽领CAD结构设计

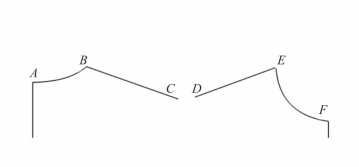

（1）新建一个工作画面。鼠标单击【快捷工具栏】中的【打开】工具，弹出【打开】对话框，选中“基本领”纸样文件，将其打开，如图4-100所示。按【Ctrl+A】组合键，另存文件，文件名为“连帽领”。

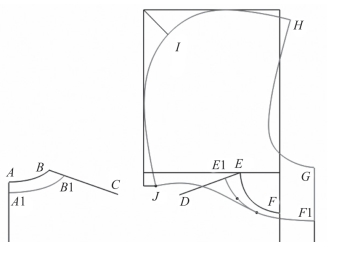

（2）选中【智能笔】工具，参照图4-99所示，画出基本帽结构线，之后用【调整】工具和【对称调整】工具将相关曲线调圆顺，如图4-101所示。

（3）选中【智能笔】工具，按住【Shift】键，鼠标在线段GF1上按下左键向左拖动，再依次单击曲线HG和F1J，出现平行线后在空白处再单击，弹出【平行线】对话框，输入平行距离“1.5”，单击【确定】按钮，画出相交平行线G1F2。以同样方法，平行距离分别为“3.5”和“3”，画出曲线J1H1和H2G2，如图4-102所示。

（4）选中【智能笔】工具，将线段TI切齐到曲线J1H1，交点为I1。选中【点】工具，距H点6cm，在线段HG上找到H3点。选中【调整】工具，将H1点移到H3点位置，并将曲线I1H3调圆顺。选中【角度线】工具，单击选中曲线H2G2，松开鼠标移到曲线H2G2的上端再单击，弹出【点的位置】对话框，输入长度值“22”，单击【确定】按钮，出现坐标线，鼠标移到与曲线H2G2垂直的坐标线上单击，弹出【角度线】对话框，输入长度值“3”，单击【确定】按钮，画出直线KL，以上操作如图4-103所示。

（5）选中【智能笔】工具，将曲线H2G2在K点切齐；距离1.5cm，画出直线KL的相交平行线MN。选中【CR圆弧】工具，按【Shift】键，将光标由状态切换到状态，半径0.5cm，过直线MN的中点画一个圆。鼠标移到【快捷工具栏】中【线类型】输入框的下拉按钮上单击，选择虚线，之后选中【设计工具栏】中的【设置线的颜色类型】工具，鼠标移到线段H2K和KL上单击，将线设置为虚线，如图4-104所示。

pagenumber_ebook=158,pagenumber_book=147

图4-102　画相交平行线

pagenumber_ebook=158,pagenumber_book=147

图4-103　画直线KL

pagenumber_ebook=158,pagenumber_book=147

图4-104　切齐并设置线类型

（6）在【线类型】输入框中设置线型为实线。选中【橡皮擦】工具，将直线MN删除。

（7）选中【设计工具栏】中的【比较长度】工具，鼠标在曲线J1H3上单击，弹出【长度比较】对话框，显示长度值为“46.63”，关闭对话框即可。

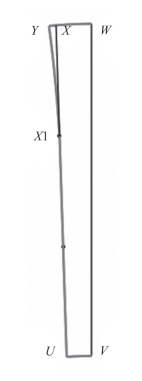

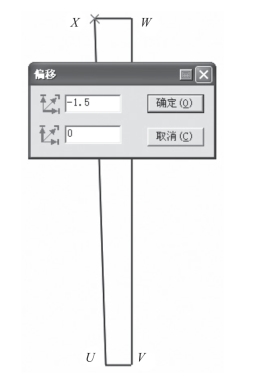

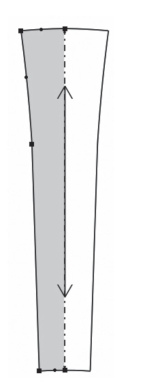

（8）选中【矩形】工具，长46.63cm，宽3.5cm，画一个长方形UVWX。选中【调整】工具，鼠标移到X点上，按【Enter】键，弹出【偏移】对话框，输入偏移值“-1.5”，单击【确定】按钮，将X点水平向左偏移1.5cm，如图4-105所示。之后再将W点向上偏移0.3cm，将V点向上偏移0.1 cm。
