荡领的结构设计与实现
【摘要】：选中工具，仅保留图4-75所示的前、后领窝基本结构线，其他结构点、线全部删除。荡领结构设计完成，如图4-82所示。
1.荡领款式图（图4-73）
2.荡领结构变化图（图4-74）
图4-73 荡领款式图

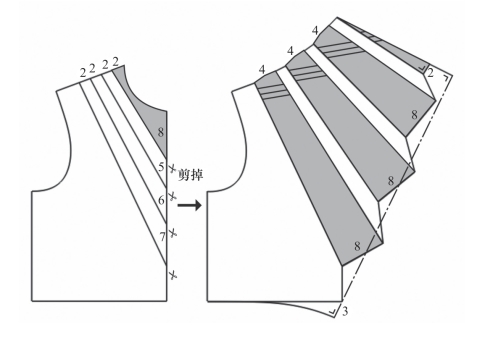

图4-74 荡领结构变化图
3.荡领CAD结构设计
（1）新建一个工作画面。鼠标单击【快捷工具栏】中的【打开】工具
，弹出【打开】对话框，选中平领纸样文件，将其打开。
（2）选中【橡皮擦】工具
，仅保留图4-75所示的前、后领窝基本结构线，其他结构点、线全部删除。鼠标在【衣片列表框】中的平领纸样上单击，将其选中，按【Ctrl+D】键，将其删除。按【Ctrl+A】键，弹出【文档另存为】对话框，输入文件名“基本领”，单击【保存】按钮即可。再次按【Ctrl+A】组合键，以文件名“荡领”将文件保存。
图4-75 保留的前、后领窝基本结构线
（3）选中【智能笔】工具
，在已有前领窝基本结构线的基础上，简单画出前片结构纸样，再参照图4-74所示，画出展开线，如图4-76所示。之后将肩斜线在B点位置、前中线在C点位置切齐。选中【橡皮擦】工具
，将前片的领窝线删除，如图4-77所示。
（4）选中【设计工具栏】中的【褶展开】工具
，鼠标框选前片的结构线，右键单击，再单击肩斜线AB的A点一端，然后单击前中线CD的D点一端，接着依次单击展开线1、2、3，如图4-78所示，右键单击，弹出【结构线 刀褶/工字褶展开】对话框，对话框中设置如图4-79所示，沿分割线将纸样展开。
图4-76 画展开线
图4-77 处理领口

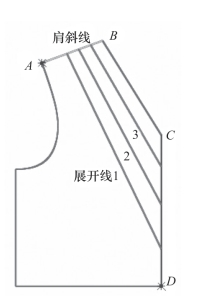

图4-78 选择展开线
图4-79 褶展开设置
（5）选中【角度线】工具
，过C点，长度值“2”，画出垂直线段CC1。选中【智能笔】工具
，将B点与C1点直线连接，并将其在C1端适当延长。选中【角度线】工具
，过D点，画延长的线段BC1的垂直线段，交点为C2。选中【智能笔】工具
，将两线在交点位置切齐，之后将线段C2D延长3cm，端点为D1，再将E点与D1点曲线连接，并用【对称调整】工具
调圆顺，如图4-80所示。
（6）选中【橡皮擦】工具
，将不要的结构线删除。选中【智能笔】工具
，将所有的裥位线统一调为6cm长，再将裥BCC1的裥位斜线画出，如图4-81所示。

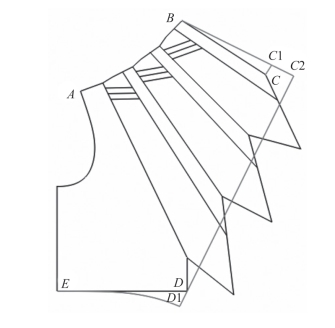

图4-80 画领口线 、前中线和底边线

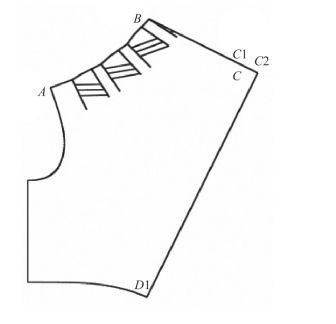

图4-81 删除多余结构线、调整裥
（7）选中【旋转】工具
，按【Shift】键，将前片结构线以中线C2D1为竖直线摆正。选中【剪刀】工具
，生成前片纸样。选中【纸样对称】工具
，将纸样关联对称展开。选中【布纹线】工具
，将布纹线旋转至45°角并移到前中线上。荡领结构设计完成，如图4-82所示。单击【保存】工具
，将荡领纸样保存即可。
图4-82 荡领纸样
