荷叶边领的设计与制作

2023-06-22 理论教育版权反馈

【摘要】：图4-66荷叶边领结构图图4-66荷叶边领结构图选中中的工具，按键，将光标由关联状态切换到不关联状态，鼠标依次框选线段C1D、DB1和DE，右键单击，取消三条线在D点的关联性。荷叶边领结构设计完成，如图4-72所示。

1.荷叶边领款式图（图4-65）

2.荷叶边领制图规格（表4-6）

pagenumber_ebook=147,pagenumber_book=136

图4-65　荷叶边领款式图

表4-6　荷叶边领的制图规格

pagenumber_ebook=147,pagenumber_book=136

3.荷叶边领结构图

（图4-66）

4.荷叶边领CAD结构设计

（1）新建一个工作画面。鼠标单击【快捷工具栏】中的【打开】工具，弹出【打开】对话框，选中平领纸样文件，将其打开。

（2）选中【橡皮擦】工具，仅保留图4-67所示的结构点、线，其他结构点、线全部删除。鼠标在【衣片列表框】中的平领纸样上单击，将其选中，选中【纸样】菜单下的【删除当前选中纸样】命令（或按【Ctrl+D】组合键），弹出【富怡服装设计放码CAD软件】对话框，单击【是】按钮，将纸样删除。选中【文档】菜单下的【另存为】命令（或按【Ctrl+A】键），弹出【文档另存为】对话框，输入文件名“荷叶边领”，单击【保存】按钮即可。

pagenumber_ebook=147,pagenumber_book=136

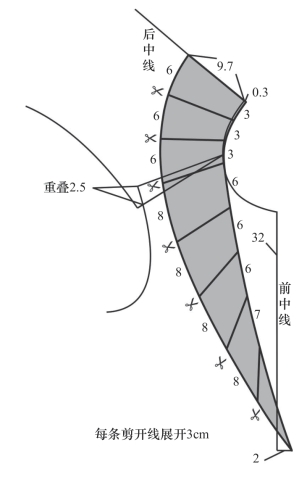

图4-66　荷叶边领结构图

（3）选中【设计工具栏】中的【关联/不关联】工具，按【Shift】键，将光标由关联状态切换到不关联状态，鼠标依次框选线段C1D、DB1和DE，右键单击，取消三条线在D点的关联性。选中【调整】工具，选中曲线DB1，将D点移到F点位置。选中【剪断线】工具，将曲线A3F和FB1接成一条整线。以上操作如图4-68所示。

（4）选中【橡皮擦】工具，删除部分不要的点、线。选中【智能笔】工具，以B1点为起点，以后中线上距后领中点A3 10cm的A4点为终点，画出领外口线B1A4。选中【对称调整】工具，以后领中线为对称轴，将画出的领外口线B1A4调圆顺，如图4-69所示。

（5）选中【智能笔】工具，鼠标在后中线与领外口线B1A4的交点位置框选，移动鼠标到右下方空白位置右键单击，将后中线在A4位置切齐。按【F9】键，参照图4-66所示，画出展开线，如图4-70所示。

pagenumber_ebook=148,pagenumber_book=137

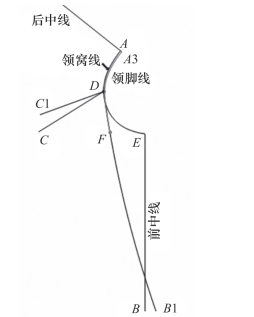

图4-67　保留的结构线

pagenumber_ebook=148,pagenumber_book=137

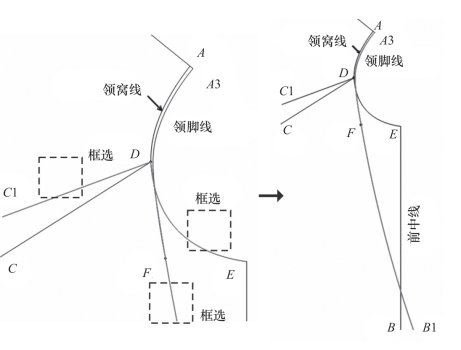

图4-68　取消关联，调整、拼接曲线

pagenumber_ebook=148,pagenumber_book=137

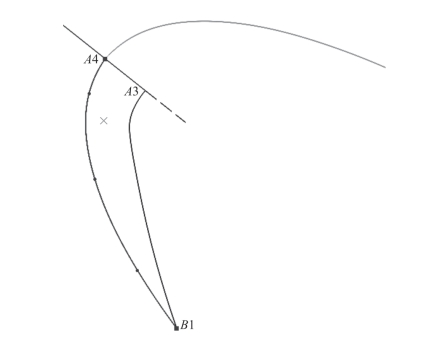

图4-69　对称调整领外口线

pagenumber_ebook=148,pagenumber_book=137

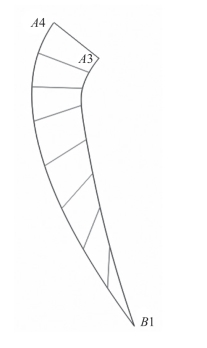

图4-70　画出展开线

（6）选中【设计工具栏】中的【分割、展开、去除余量】工具，鼠标框选领子的所有结构线，右键单击，之后左键单击领脚线A3B1，将其选为不伸缩的线，再左键单击领外口线B1A4，将其选为伸缩的线，然后依次单击分割线，右键单击，弹出【单向展开或去除余量】对话框，输入平均伸缩量“3”，领子展开效果如图4-71所示，选择【顺滑连线】选项，单击【确定】按钮，领子结构展开。
