翻领CAD结构设计及教学指导
【摘要】：图4-56翻领结构变化图4.翻领CAD结构设计新建一个工作画面，参照表4-5所示，在对话框中建立尺寸表并保存。图4-57画基础线并旋转展开教师指导领夹角是翻领、驳领制图中一个非常重要的因素，对领子的抱颈和翻领与领座的匹配起着至关重要的作用。其计算公式为：①当小于的三分之一时，α=×70/。选中工具，将线段AD在G1点、线段AH在H1点剪断。选中工具，将不要的结构点、线删除，分出领座和翻领，如图4-60所示。

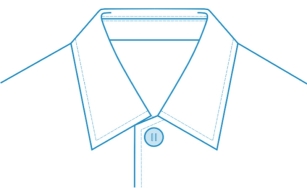

1.翻领款式图（图4-55）
图4-55 翻领款式图
2.翻领制图规格（表4-5）
表4-5 翻领的制图规格
3.翻领结构变化图（图4-56）

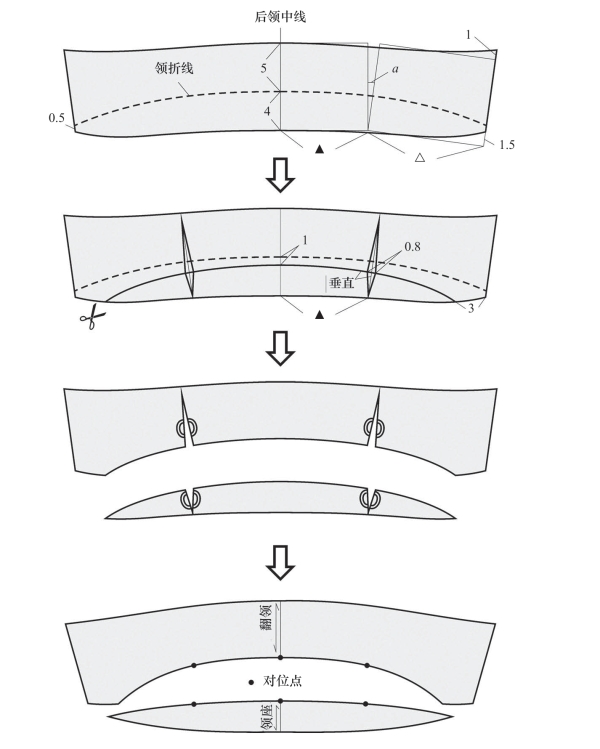

图4-56 翻领结构变化图
4.翻领CAD结构设计
（1）新建一个工作画面，参照表4-5所示，在【设置号型规格表】对话框中建立尺寸表并保存。
（2）选中【智能笔】工具
，鼠标移到工作区空白位置按下左键拖动到另一空白位置松开，弹出【矩形】对话框，输入水平长度值“21”和垂直长度值“9”，单击【确定】按钮，画一个矩形ABCD。在线段AB上，距A点9cm（▲的量），画垂线EF到线段CD。选中【剪断线】工具
，鼠标单击线段AB，松开鼠标移动到E点再单击，将线段AB在E点处切断，以同样方法将线段CD在F点处切断。
（3）选中【旋转】工具
，按【Shift】键，鼠标框选矩形线段BCFE，右键单击，再依次单击E点、F点，松开鼠标转动到空白位置再单击，弹出【旋转】对话框，输入旋转角度“7.8”（α的值），单击【确定】按钮，完成旋转。以上操作如图4-57所示。

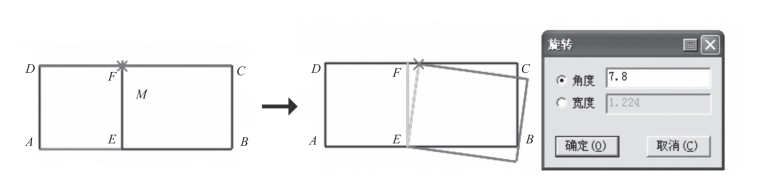

图4-57 画基础线并旋转展开
教师指导
领夹角是翻领、驳领制图中一个非常重要的因素，对领子的抱颈和翻领与领座的匹配起着至关重要的作用。其计算公式为：
①当（翻领-领座）小于（翻领+领座）的三分之一时，α=（翻领-领座）×70/（翻领+领座）。
②当（翻领-领座）大于或等于（翻领+领座）的三分之一时，α=（翻领-领座）×140/（翻领+领座）。
（4）选中【点】工具
，距A点4cm，在线段AD上找到G点；距B点1.5cm，在旋转后的线段BC上找到H点，距H点0.5cm，找到I点。选中【智能笔】工具
，将旋转后的线段BC延长1cm，端点为C1；之后将C1点至D点以曲线连接，将I点至G点以曲线连接，将H点至A点以曲线连接。选中【对称调整】工具
，将画出的曲线调圆顺，如图4-58所示。
（5）选中【橡皮擦】工具
，将不要的结构线删除。选中【智能笔】工具
，从H点至C1点以直线连接；距G点向下1cm的G1点至距H点向左沿曲线HA3cm的H1点以曲线连接。选中【对称调整】工具
，将画出的曲线G1H1调圆顺。选中【点】工具
，距A点9cm，在曲线AH上找到E1点。选中【智能笔】工具
，过E1点画直线E1F1到曲线DC1，E1F1垂直于曲线G1H1，交点为J。（6）选中【等份规】工具
，按【Shift】键，将光标由
状态切换为
状态，鼠标在J点上单击，松开在线G1H1上拖动，出现反向等距点，再单击，弹出【线上反向等份点】对话框，输入单向长度“0.4”，单击【确定】按钮，定出点J1、J2。选中【智能笔】工具
，将J1点与F1点、F1点与J2点、E1点与J1点、E1点与J2点直线连接，画出省线。以上操作如图4-59所示。

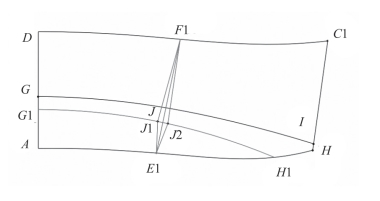

图4-58 画出并调整曲线
图4-59 画出省线
（7）选中【橡皮擦】工具
，将不要的结构点、线删除。选中【剪断线】工具
，将线段AD在G1点、线段AH在H1点剪断。选中【移动】工具
，将所有结构线复制一份。选中【橡皮擦】工具
，将不要的结构点、线删除，分出领座和翻领，如图4-60所示。

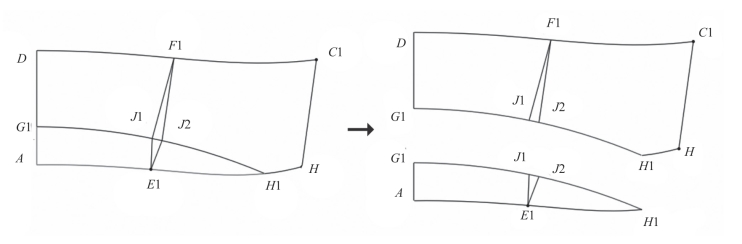

图4-60 分出领座和翻领
（8）选中【剪断线】工具
，分别在F1点、J1点、J2点和E1点处将曲线剪断。选中【橡皮擦】工具
，将剪断后的曲线J1J2删除，如图4-61所示。选中【旋转】工具
，按【Shift】键，将省合并，如图4-62所示。

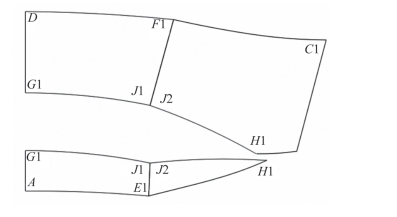

图4-61 删除剪断后的曲线J1J2

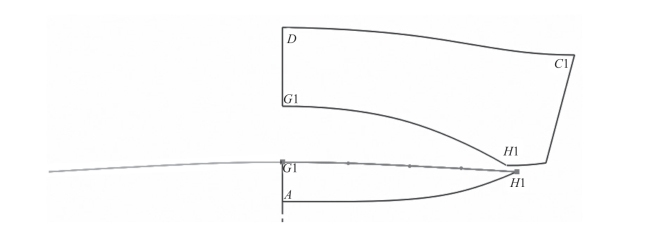

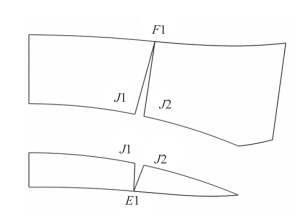

图4-62 并省
（9）选中【橡皮擦】工具
，将合并线删除。选中【剪断线】工具
，鼠标分别单击曲线DF1与F1C1，右键单击，将两条线接成一条整线，以同样方法将曲线G1J1与J2H1、AE1与E1H1接成一条整线。选中【对称调整】工具
，将拼接后的曲线调圆顺，如图4-63所示。
图4-63 对称调整曲线
（10）选中【剪刀】工具
，生成翻领和领座纸样。选中【纸样对称】工具
，将纸样关联对称展开。选中【布纹线】工具
，将布纹线移至后领中线位置。选中【缝迹线】工具
，以0.6cm画出领外口线与领嘴明线、0.1cm画出分割线明线，翻领结构设计完成，如图4-64所示。单击【保存】工具
，将翻领纸样保存即可。

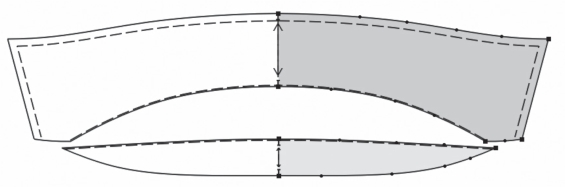

图4-64 翻领纸样
