西服领子设计及结构优化方案

2023-06-22 理论教育版权反馈

【摘要】：图4-48西服驳领款式图图4-48西服驳领款式图图4-49西服驳领结构图图4-49西服驳领结构图图4-50画基础线图4-50画基础线选中工具，按一下键盘上的键，鼠标移到线段CF的C点一侧单击，距离值“4.6”，定出G点，再距G点7.7cm，定出H点。选中工具，将领子结构线复制一份。

1.西服驳领款式图（图4-48）

2.西服驳领制图规格（表4-4）

表4-4　西服驳领的制图规格

pagenumber_ebook=140,pagenumber_book=129

3.西服驳领结构图（图4-49）

4.西服驳领CAD结构设计

（1）新建一个工作画面，参照表4-4所示，在【设置号型规格表】对话框中建立尺寸表并保存。

（2）选中【智能笔】工具，光标切换到【丁字尺】状态，画一条长为37cm的竖直线段AB，过A点向左9cm画水平线段AC，过C点向左2cm画水平线段CD，再过D点向左适当长度画水平线段DE；过B点向右1.8cm画水平线段BF；将光标切换到【曲线】状态，C点至F点以直线连接，再将线段FC向上延长10cm，画出领折线。选中【角度线】工具，鼠标依次单击D点、E点，松开鼠标到空白位置再单击，弹出【角度线】对话框，长度值适当，角度值“20”，过D点画出肩斜线。以上操作如图4-50所示。

pagenumber_ebook=140,pagenumber_book=129

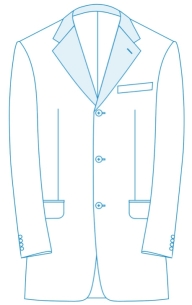

图4-48　西服驳领款式图

pagenumber_ebook=141,pagenumber_book=130

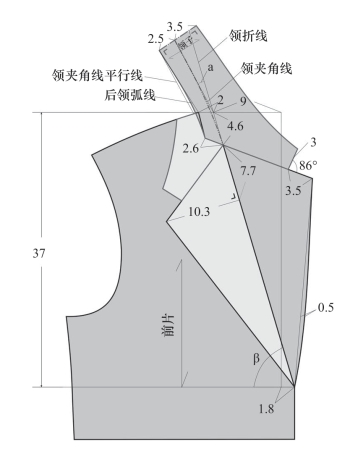

图4-49　西服驳领结构图

pagenumber_ebook=141,pagenumber_book=130

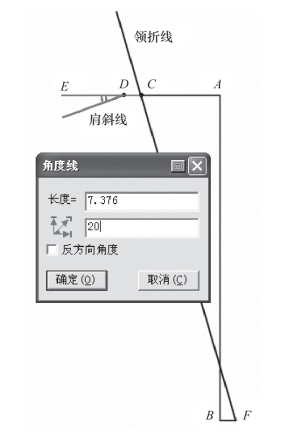

图4-50　画基础线

（3）选中【点】工具，按一下键盘上的【F9】键（连续按【F9】键，可在选择交点与端点之间来回切换），鼠标移到线段CF的C点一侧单击，距离值“4.6”，定出G点，再距G点7.7cm，定出H点。选中【角度线】工具，过H点，长度值“10.3”，画出垂线段IH。选中【智能笔】工具，I点至G点以直线连接。选中【点】工具，距I点3.5cm，在线段IG上定出J点。选中【角度线】工具，长度值“3”、角度值“86”，画出线段JK。选中【智能笔】工具，过K点画曲线到肩斜线，画出领嘴的基本形状。

（4）选中【对称】工具，鼠标单击C点，右键单击，再单击F点，将CF选择为对称轴，之后单击领嘴和驳头线，将其对称到另一侧。选中【调整】工具，将对称过来的驳口线FI1调圆顺。以上操作如图4-51所示。

pagenumber_ebook=141,pagenumber_book=130

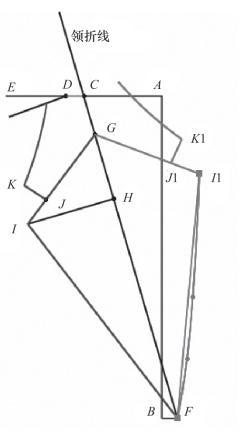

图4-51　画出并调整驳头和领嘴

（5）选中【设计工具栏】中的【量角器】工具，鼠标分别单击线段CF和BF，移动鼠标在两线夹角内右键单击，弹出【角度测量】对话框，对话框中显示夹角为“73.73”，单击【确定】按钮。选中【角度线】工具，C点为起点，角度14°，画出领夹角线CL。

教师指导

14°的领夹角是通过如下公式计算出来的。α=（翻领-领座）×（140-β）/（翻领+领座）+2～3，其中“α”为领夹角，“β”为CF与BF的夹角，“2～3”为厚度量。

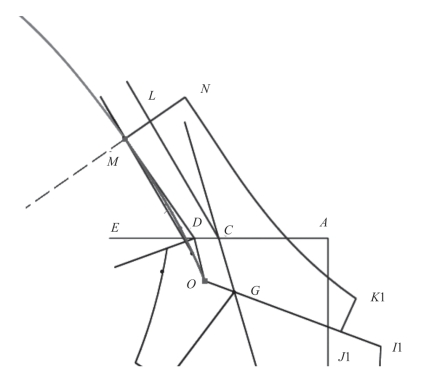

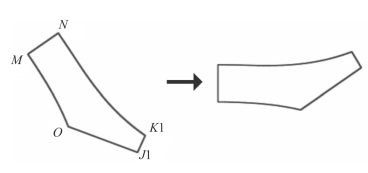

（6）选中【智能笔】工具，向左下2.5cm画线段CL的平行线。选中【设计工具栏】中的【圆规】工具，鼠标单击D点，松开鼠标移动到刚画出的平行线上再单击，弹出【单圆规】对话框，输入长度值“10”（后领弧长），单击【确定】按钮，画出线段DM。选中【角度线】工具，长度值“6”（翻领+领座），画出后领中线MN。选中【智能笔】工具，画出领外口线NK1，并用【对称调整】工具将曲线调整到位。
