平领结构设计：款式、制图规格和CAD设计
【摘要】：1.平领款式图2.平领制图规格表4-3平领的制图规格3.平领结构图3.平领结构图图4-29平领款式图图4-29平领款式图图4-30平领结构图4.平领CAD结构设计图4-30平领结构图4.平领CAD结构设计单击上的工具，新建一个工作画面。
1.平领款式图（图4-29）
2.平领制图规格（表4-3）
表4-3 平领的制图规格

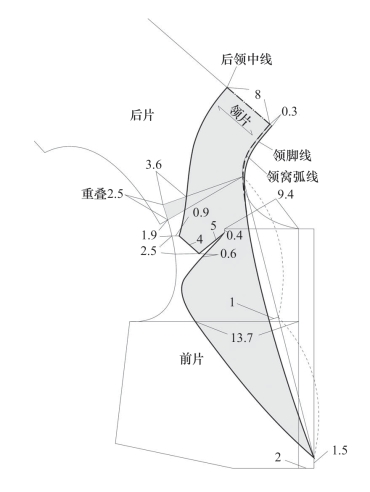

3.平领结构图（图4-30）
图4-29 平领款式图
图4-30 平领结构图
4.平领CAD结构设计
（1）单击【快捷工具栏】上的【新建】工具
，新建一个工作画面。
（2）选择【号型】菜单下的【号型编辑】命令，弹出【设置号型规格表】对话框，参照表4-3所示，在对话框中建立尺寸表并保存。
（3）选中【智能笔】工具
，画一条长度为40cm的竖直线AB；鼠标移到A点上按下右键向左上方拖动，松开鼠标到空白位置左键单击，弹出【水平垂直线】对话框，输入水平长度“7.6”，垂直长度“2.2”，如图4-31所示，单击【确定】按钮，画出水平垂直线；过A2点向左画任意长度水平线A2A3，将A2点、A点曲线连接并用【对称调整】工具
调圆顺。选中【设计工具栏】中的【角度线】工具
，鼠标依次单击A2点、A3点，松开鼠标在空白位置单击，弹出【角度线】对话框，长度“13.7”、角度“19.4”，画出斜线A2C，如图4-32所示。

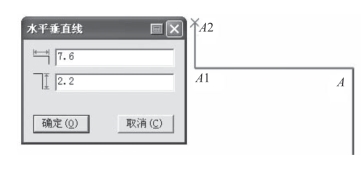

图4-31 画水平垂直线

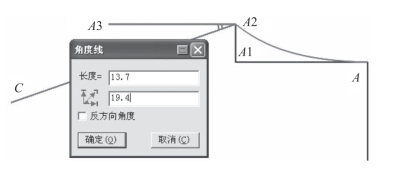

图4-32 画斜线A2C
（4）选中【点】工具
，距A1点水平偏移“0.2”，垂直偏移“-0.5”定出D点。选中【智能笔】工具
，鼠标移到D点上按下右键向右下方拖动（如果水平垂直线方向不对，可右键单击切换），与线段AB相交后左键单击，弹出【点的位置】对话框，长度“8.1”，画出水平垂直线，如图4-33所示。
（5）选中【设计工具栏】中的【比较长度】工具
，鼠标在线段A2C上单击，测出线段长度为13.7cm。选中【智能笔】工具
，过D点向左画水平线，D点、E点曲线连接。选中【设计工具栏】中的【调整】工具
，鼠标在画出的曲线DE上单击将线选中，松开鼠标移动到控制点上单击将点选中，松开鼠标拖动点到合适位置单击，空白位置再单击，将曲线DE调整到位。选中【角度线】工具
，D点为起点，长度为12.2cm（13.7-1.5），角度为20.1°，画出斜线DC1。以上操作如图4-34所示。
图4-33 画水平垂直线

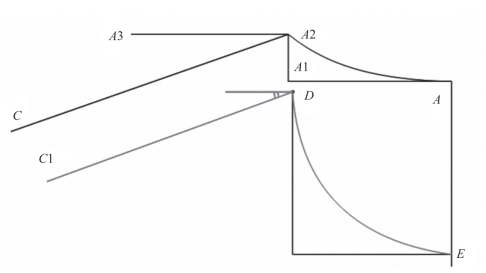

图4-34 画曲线DE和斜线DC1

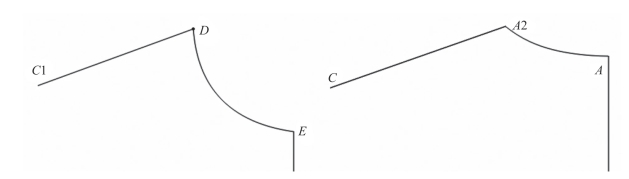

（6）选中【设计工具栏】中的【移动】工具
，鼠标依次单击选中线段CA2、A2A和AB，右键单击，鼠标移到A点上左键单击，松开鼠标拖动结构线到合适位置再单击，将选中的线移动复制一份。选中【设计工具栏】中的【橡皮擦】工具
，鼠标依次单击，将不要的线删除。选中【智能笔】工具
，鼠标框选线段DE和AB，移动鼠标到框选线的左下方空白位置，右键单击，将线段AB在E点位置切齐。以上操作如图4-35所示。
图4-35 移动复制结构线，删除、剪切多余线段
（7）选中【设计工具栏】中的【对称】工具
，按一下键盘上的【Shift】键，由复制对称模式切换到对称模式，光标由
形变为
形，鼠标分别单击线段AB的两端点，将线段AB选为对称轴线，再依次单击线段CA2和线段A2A，将其对称到另一侧，右键单击结束，如图4-36所示。选中【设计工具栏】中的【对接】工具
，按一下键盘上的【Shift】键，由复制对接模式切换到对接模式，光标由
形变为
形，鼠标依次单击点A2、D、C、C1，再单击线段AB、AA2和A2C，最后右键单击，完成线段对接，如图4-37所示。

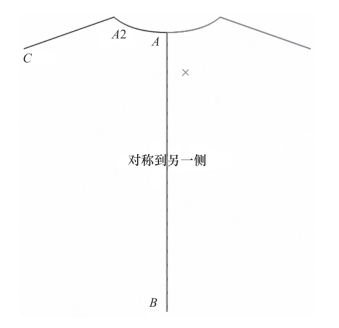

图4-36 对称
图4-37 对接

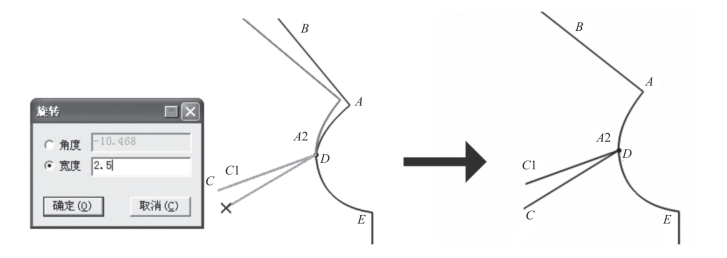

（8）选中【设计工具栏】中的【旋转】工具
，按键盘上的【Shift】键，由复制旋转模式切换到旋转模式，光标由
形变为
形，鼠标依次单击或框选线段BA、AA2和A2C，右键单击，再依次单击A2点和C点，松开鼠标到空白位置再单击，弹出【旋转】对话框，输入旋转宽度“2.5”，单击【确定】按钮，完成旋转，如图4-38所示。

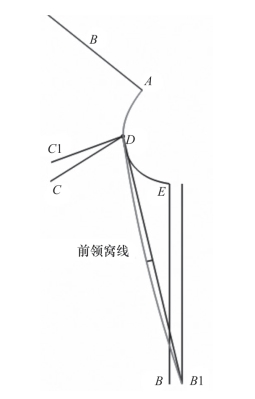

（9）选中【智能笔】工具
，EB向右2cm画平行线，平行线的下端点为B1；D点至B1点直线连接。鼠标在【等份数】输入框中选中数字，键盘上输入数字“2”，之后选中【角度线】工具
，鼠标单击直线DB1，再单击中点，出现坐标线，鼠标移到与线DB1垂直的坐标线上单击，弹出【角度线】对话框，输入长度值“1”，如图4-39所示，单击【确定】按钮，画出垂直线段。选中【智能笔】工具
，从D点至刚画出的垂线的下端点至B1点用曲线连接，画出前领窝线，如图4-40所示。
图4-38 旋转

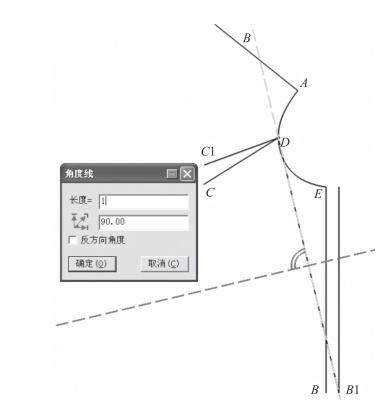

图4-39 画垂直线段
图4-40 画前领窝线

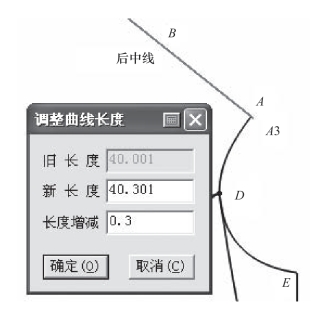

（10）选中【智能笔】工具
，按住键盘上的【Shift】键，鼠标移到后中线BA的A端一侧，右键单击，弹出【调整曲线长度】对话框，输入长度增减值“0.3”，单击【确定】按钮，将后中线延长0.3，端点为A3，如图4-41所示。过A3点画曲线到前领窝线上，用【对称调整】工具
将曲线调整到位，画出领脚线。选中【点】工具

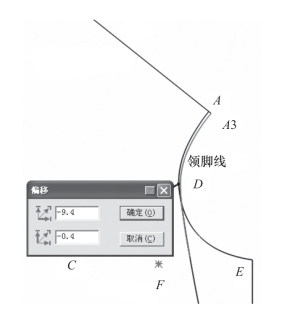

，E点为起点，水平偏移“-9.4”、垂直偏移“-0.4”，定出F点，如图4-42所示。
图4-41 后中线延长
图4-42 画领脚线、定F点
（11）选中【智能笔】工具
，按住【Shift】键，鼠标移到D点按下左键拖动到C1点上松开，再次移动鼠标到C1点上单击，松开鼠标向下拖动到空白位置再单击，弹出【长度】对话框，输入长度值“4.4”，单击【确定】按钮，画出线段C1G。过G点，长度“0.9”，画水平线段GH。
（12）选中【设计工具栏】中的【CR圆弧】工具
，按【Shift】键，将光标由
状态切换到
状态，鼠标在H点单击，松开拖动到空白位置再单击，弹出【半径】对话框，输入半径值“4”，单击【确定】按钮，画一个圆；再以F点为圆心，半径值“5”，再画一个圆，此圆与前一个圆的交点为I。选中【智能笔】工具
，从H点至I点、I点至F点画直线连接。
（13）选中【点】工具
，鼠标移到斜线C1D的C1点一端单击，弹出【点的位置】对话框，长度值“3.6”，单击【确定】按钮，定出J点。
（14）选中【智能笔】工具
，鼠标单击H点、J点，再单击后中线A3点一侧，弹出【点的位置】对话框，长度值“8.3”，单击【确定】按钮，画出领外口线HJK。选中【对称调整】工具
，将领外口线HJK调圆顺。以上操作如图4-43所示。
（15）选中【橡皮擦】工具
，将圆删除。选中【旋转】工具
，F点为旋转中心，旋转宽度“0.6”，画出线段FL。选中【智能笔】工具
，画出驳头线LB1；选中【调整】工具
，将驳头线LB1调圆顺，如图4-44所示。
（16）选中【移动】工具
，将所有结构线复制一份。选中【橡皮擦】工具
，将不需要的被复制的结构线删除。选中【智能笔】工具
，将后中线A3B在K点位置切齐。选中【调整】工具
，将前领窝线的D点移到M点位置。以上操作如图4-45所示。
（17）选中【设计工具栏】中的【剪断线】工具
，鼠标依次单击直线FL和曲线B1L，右键单击，将两条线接成一条整线；以同样方法将曲线A3M和曲线MB1接成一条整线。
（18）选中【旋转】工具
，按【Shift】键，鼠标框选领子的所有结构线，右键单击，之后依次单击A3点和K点，松开鼠标旋转选中的结构线，到后中线A3K呈竖直状态后单击，将领子摆正，如图4-46所示。

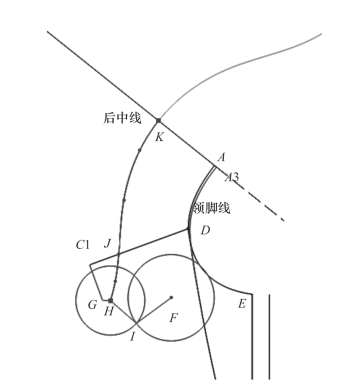

图4-43 画领嘴线与领外口线

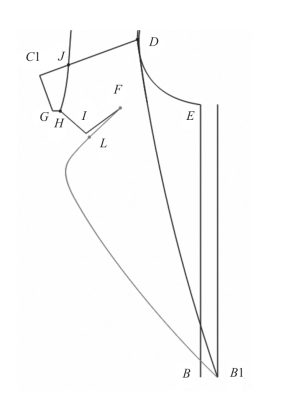

图4-44 画驳头线
图4-45 调整领脚线

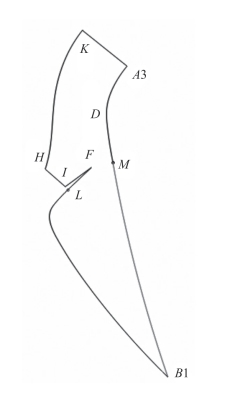

图4-46 摆正领子结构线
（19）选中【剪刀】工具
，生成领子纸样。选中【纸样对称】工具
，将纸样关联对称展开。选中【布纹线】工具
，鼠标移到布纹线的端点单击，松开拖动到合适位置再单击，将布纹线调短；鼠标移到布纹线的中点附近单击，选中布纹线，松开鼠标移动布纹线到领子后中线上再单击，将布纹线放在领子后中线位置。以上操作如图4-47所示。
图4-47 生成纸样，修改移动布纹线
（20）单击【保存】工具
，将平领纸样保存即可。
