男士衬衫领结构的设计与制作

2023-06-22 理论教育版权反馈

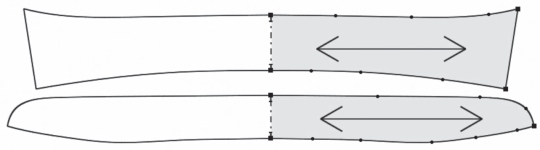

【摘要】：选中工具，线段AD为对称轴，将曲线DG和HFG调圆顺，底领结构图绘制完成。以上操作如图4-23所示。选中工具，生成翻领和底领的纸样。

1.男衬衫领款式图（图4-17）

2.男衬衫领制图规格（表4-2）

表4-2　男衬衫领制图规格

pagenumber_ebook=130,pagenumber_book=119

3.男衬衫领结构图（图4-18）

pagenumber_ebook=130,pagenumber_book=119

图4-17　男衬衫领款式图

pagenumber_ebook=130,pagenumber_book=119

图4-18　男衬衫领结构图

4.男衬衫领CAD结构设计

（1）单击【快捷工具栏】上的【新建】工具，新建一个工作画面。

（2）选择【号型】菜单下的【号型编辑】命令，弹出【设置号型规格表】对话框，参照表4-2所示，在对话框中建立尺寸表并保存。

（3）选中【矩形】工具，长19.5cm（领围/2）、宽9.8cm画一个长方形，长方形的四个角点分别为A、B、C1、D1。

（4）选中【智能笔】工具，鼠标移到线段AB上按下向上拖动，出现平行线后在空白位置单击，弹出【平行线】对话框，具体设置如图4-19所示，画出平行线段CD和A1B1。

pagenumber_ebook=131,pagenumber_book=120

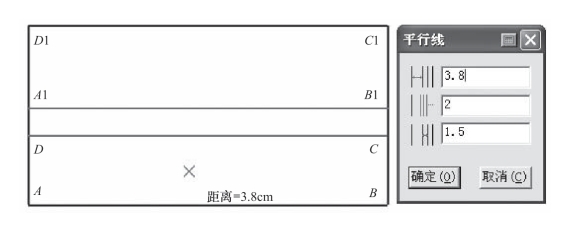

图4-19　设置平行距离、画平行线

（5）鼠标在【快捷工具栏】的【等份数】输入框中选中数字，键盘上输入数字“3”，之后鼠标移到线段AB上，会自动出现绿色的三等份点，分别过等份点E、F向上画垂线交于线段C1D1，垂线与A1B1的交点为E1、F1，如图4-20所示。

pagenumber_ebook=131,pagenumber_book=120

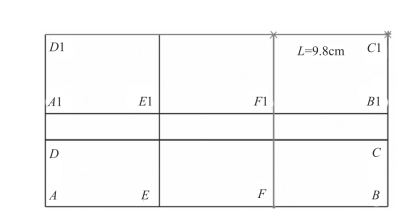

图4-20　过等份点画垂线

（6）选中【设计工具栏】中的【点】工具，鼠标移到B点上，按【Enter】键，弹出【偏移】对话框，输入偏移值，如图4-21所示，单击【确定】按钮，定出点G；鼠标在线段AD1的下端单击，弹出【点的位置】对话框，输入距端点A的距离长度“0.3”，如图4-22所示，单击【确定】按钮，在线段AD1上定出H点。

pagenumber_ebook=132,pagenumber_book=121

图4-21　输入偏移值

pagenumber_ebook=132,pagenumber_book=121

图4-22　输入距离长度

（7）选中【智能笔】工具，将其切换到【曲线】状态，将F、G两点直线连接；鼠标移到B点上按下右键向G点方向拖动，出现水平垂直线，到G点后左键单击，画出过B点和G点的水平垂直线；之后将G点、D点曲线连接，再将H点、F点和G点曲线连接。选中【对称调整】工具，线段AD为对称轴，将曲线DG和HFG调圆顺，底领结构图绘制完成。以上操作如图4-23所示。

pagenumber_ebook=132,pagenumber_book=121

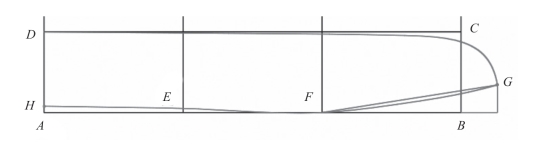

图4-23　画出底领

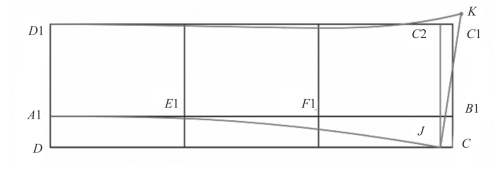

（8）选中【智能笔】工具，鼠标在线段CD的右端单击，弹出【点的位置】对话框，输入距端点C的距离长度“0.6”，单击【确定】按钮，找到J点，右键单击，将光标切换到【丁字尺】状态，过J点画垂直线到线段C1D1，交点为C2。选中【点】工具，距C2点水平偏移“1”，垂直偏移“0.5”定出K点。选中【智能笔】工具，K点、J点直线连接，K点、D1点曲线连接，再将A1点、J点曲线连接。选中【对称调整】工具，线段A1D1为对称轴，将曲线KD1和A1J调圆顺，翻领结构图绘制完成。以上操作如图4-24所示。
