在富怡V9.0自由设计与放码系统中，可以完成很多特殊要求的放码，具体如下。

1.轮廓线平行交点放码

选中【放码工具栏】上的【平行交点】工具，鼠标在放码点A上单击即可完成平行交点放码，具体如图3-135所示（该方式常用于西服领口或圆领的保型放码）。

pagenumber_ebook=120,pagenumber_book=109

图3-135　选中放码点、设定放码量并放码

2.辅助线平行放码

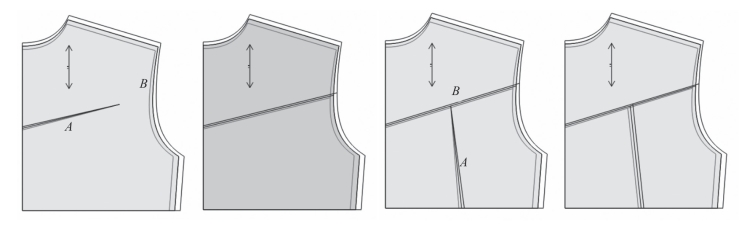

选中【放码工具栏】上的【辅助线平行放码】工具，鼠标单击或框选辅助线A，再单击靠近移动端的线B即可，具体如图3-136所示（针对纸样内部线放码，使用该工具后，内部线各码间会平行且与辅助线或边线相交）。

pagenumber_ebook=120,pagenumber_book=109

图3-136　辅助线平行放码

3.辅助线放码

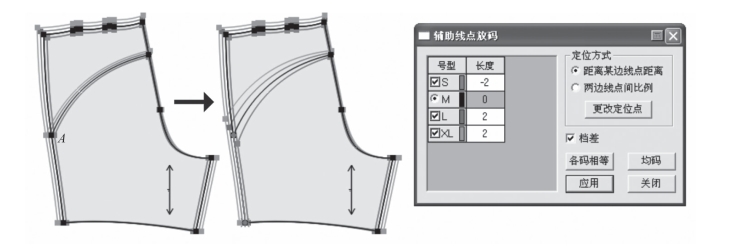

选中【放码工具栏】上的【辅助线放码】工具，鼠标在辅助线的端点A双击，弹出【辅助线点放码】对话框，选择定位方式，输入长度值，单击【应用】按钮即可。具体如图3-137所示。

pagenumber_ebook=120,pagenumber_book=109

图3-137　辅助线放码

操作提示

在【辅助线点放码】对话框中：

● 长度：指选中点至参照点的曲线长度。

● 定位方式：有两种定位方式。如果单击【更改定位点】按钮，光标由变成，此时可单击选择新的参照点。

● 档差：勾选，显示相邻码间的档差值；不勾选，输入的数据为指定点到参照点的距离。

●：在任意号型的长度输入框中输入数据，再单击该按钮，所有号型以该号型的数据放码。

● 勾选【档差】，无论在哪个码中输入档差量，单击，各码以光标所在码数据均等跳码。未勾选【档差】，在基码之外码中输入数值，单击，各码以该号型与基码所得差再“均等跳码”。

4.平行放码

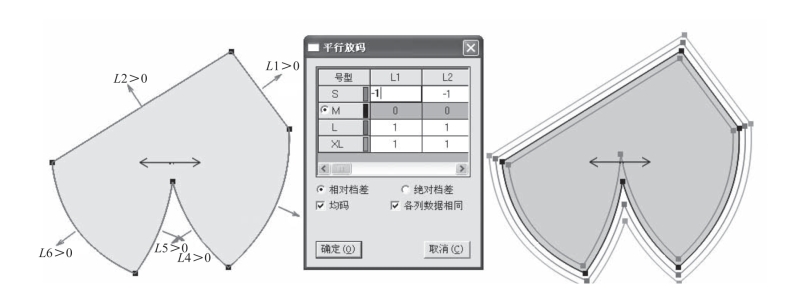

选中【放码工具栏】上的【平行放码】工具，鼠标单击或框选需要平行放码的线段，右键单击，弹出【平行放码】对话框，输入各放码线各码平行距离，单击【确定】按钮即可，具体如图3-138所示（常用于文胸放码）。

pagenumber_ebook=121,pagenumber_book=110

图3-138　平行放码

5.肩斜线放码

选中【放码工具栏】上的【肩斜线放码】工具，鼠标依次单击点1、点2和点3，或者先单击布纹线，再单击点3，弹出【肩斜线放码】对话框，选择参照平行的方式，单击【确定】按钮即可，具体如图3-139所示（常用于斜线的平行放码）。

pagenumber_ebook=122,pagenumber_book=111

图3-139　肩斜线放码

另外，选中【放码工具栏】上的【各码对齐】工具，能实现各个号型的纸样按照选择的点或线对齐，具体如下：

（1）鼠标在纸样上的一个点上单击，纸样以该点按水平、垂直方向对齐。

（2）鼠标在一段线的一个端点上按下，拖动到另一端点松开，纸样以线的两端连线对齐。

（3）鼠标单击点之前按住X 为水平对齐。

（4）鼠标单击点之前按住Y 为垂直对齐。

（5）鼠标在纸样上右键单击，为恢复原状。

操作提示

用【选择纸样控制点】工具选中放码点以后，每按一下键盘上的【Z】键，纸样就会以该点在XY 方向对齐、Y 方向对齐、X 方向对齐、初始状态之间循环切换。这样检查放码点的放码量更方便。

选中【放码工具栏】上的【档差标注】工具，能给放码纸样加档差标注，具体如下：

● 勾选【显示】菜单下的【显示放码标注】命令。

● 按【Ctrl+F】组合键，显示放码点。

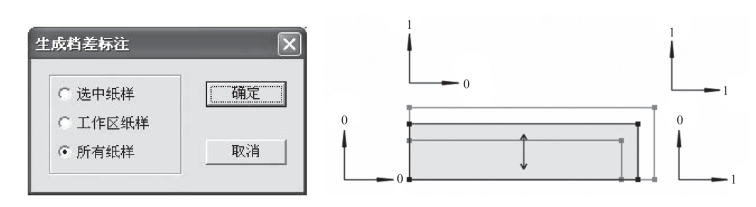

● 选中该工具，鼠标在空白位置单击，弹出【生成档差标注】对话框，选择一个选项，单击【确定】按钮，即可显示各放码点的放码量标注，如图3-140所示。

pagenumber_ebook=122,pagenumber_book=111

图3-140　放码档差标注

教师指导

（1）只有在【设置号型规格表】中设置了两个以上号型，才会显示档差标注。

（2）按住【Shift】键，鼠标在空白位置单击，会弹出【删除档差标注】对话框，可将档差标注删除。鼠标移到档差标注上，单击可移动其位置。按住【Shift】键，鼠标移到放码点上单击，可将该放码点的档差标注删除。鼠标移到档差标注上，按【Delete】键也可将其删除。

（3）隐藏放码点后，档差标注也会跟着一起隐藏。

本章小结

对富怡服装CAD V9.0自由设计与放码系统的基本操作做了简要介绍。自由设计与放码的基本流程要熟记，号型规格表能编辑就可以，重点是基本图形绘制与处理、纸样提取与编辑处理和纸样放码，难点与关键是实践。

思考与练习题

1.自由设计与放码的基本流程是什么？

2.写出在自由设计与放码系统中号型规格表编辑的基本流程和方法，并在软件中完成基本操作。

3.本章介绍的基本图形绘制与处理主要有哪些内容？结合书中介绍，在软件中完成基本操作。

4.本章介绍的纸样提取与编辑处理主要有哪些内容？结合书中介绍，在软件中完成基本操作。

5.本章介绍的纸样放码主要有哪些方式，各有什么特点？结合书中介绍，在软件中完成基本操作。

6.写出【智能笔】工具的主要功能，在软件中完成其基本操作。

7.在结构线和纸样上开省与做褶需要用到哪些工具，具体操作方法与要求有何不同，是如何做的？

8.袖对刀具体是如何做的？

9.纸样提取的方法共有几种，具体是如何做的？

10.纸样放码的一些特殊处理主要有哪些，具体用到哪些工具，是如何做的？

应用实践——

服装部件结构设计

课题名称：服装部件结构设计

课题内容：领子结构设计袖子结构设计口袋结构设计省道转移设计

教学课时：30课时

重点难点：1.服装部件CAD结构设计的基本流程。

2.图标工具与快捷键的灵活应用。

学习目标：1. 通过观看视频操作，结合本书介绍，在教师的必要指导下，完成本章介绍的所有服装部件的结构设计。

2. 在完成本章内容实践操作的基础上，通过独立探究或小组讨论的方式，完成类似服装款式CAD结构设计的拓展训练。

3. 归纳定点、画线、修改、调整、剪开、移动、复制、对称、旋转、拼合、对接、开省、做褶的基本方法和技巧。

学习提示：熟悉软件的最好方式莫过于实践。按照书中介绍的顺序逐款训练下去是学好本章的前提，将看书与观看对应的操作视频有机结合是学好本章的关键。操作过程中，左键、右键一定要分清，【Shift】、【Ctrl】、【空格】、【F9】、【F7】和【Ctrl+F】等键的功能一定要记牢并灵活应用。另外，本章的重点是通过具体的服装部件CAD结构设计实例，系统介绍【设计工具栏】与【纸样工具栏】中的工具，因此，对涉及工具的功能与操作方法一定要注意，尤其是对一个工具的多种用法以及重要工具的使用更要留心。
