如何编辑纸样并加缝份？

1.加缝份

选中【纸样工具栏】中的【加缝份】工具，可对生成的纸样加缝份。加缝份的方式主要有以下7种：

（1）纸样所有边加（修改）相同缝份：选中工具，鼠标在任一纸样的边线点上单击，弹出【衣片缝份】对话框，选择加缝份的纸样，输入缝份量，单击【确定】按钮即可。

（2）多段边线上加（修改）相同缝份：鼠标同时框选或单独框选需加相同缝份的线段，右键单击，弹出【加缝份】对话框，输入缝份量，选择适当的切角，单击【确定】按钮即可。

（3）先定缝份量，再加（修改）纸样边线缝份量：选中工具后，按数字键，设定缝份量，再按【Enter】键，然后在纸样边线上单击，缝份量即被更改。

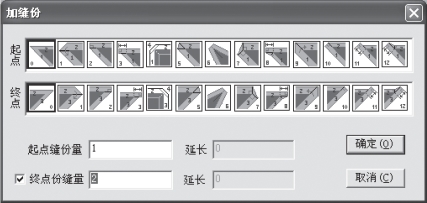

（4）单边加不同缝份：鼠标在纸样的一条边线上单击，弹出【加缝份】对话框，如图3-92所示，输入起点和终点的缝份量，单击【确定】按钮即可。

图3-92　单边加不同缝份

（5）拖选边线点加（修改）缝份量：选中工具，鼠标在点1上按住鼠标左键拖至点2上松开，弹出【加缝份】对话框，在对话框中输入缝份量，单击【确定】按钮即可。

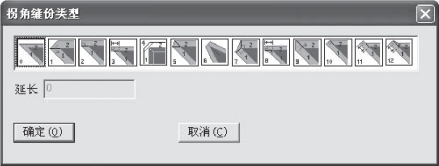

（6）修改单个角的缝份切角：选中工具，鼠标在需要修改的点上右键单击，弹出【拐角缝份类型】对话框，如图3-93所示，选择恰当的切角，单击【确定】按钮即可。

图3-93　【拐角缝份类型】对话框

（7）修改两边线等长的切角：选中工具，按【Shift】键，弹出【关联缝份】对话框，光标由变为后，选择一种切角类型，分别在靠近切角的两边（线1和线2）上单击即可，如图3-94所示。

图3-94　修改两边线等长的切角

操作提示

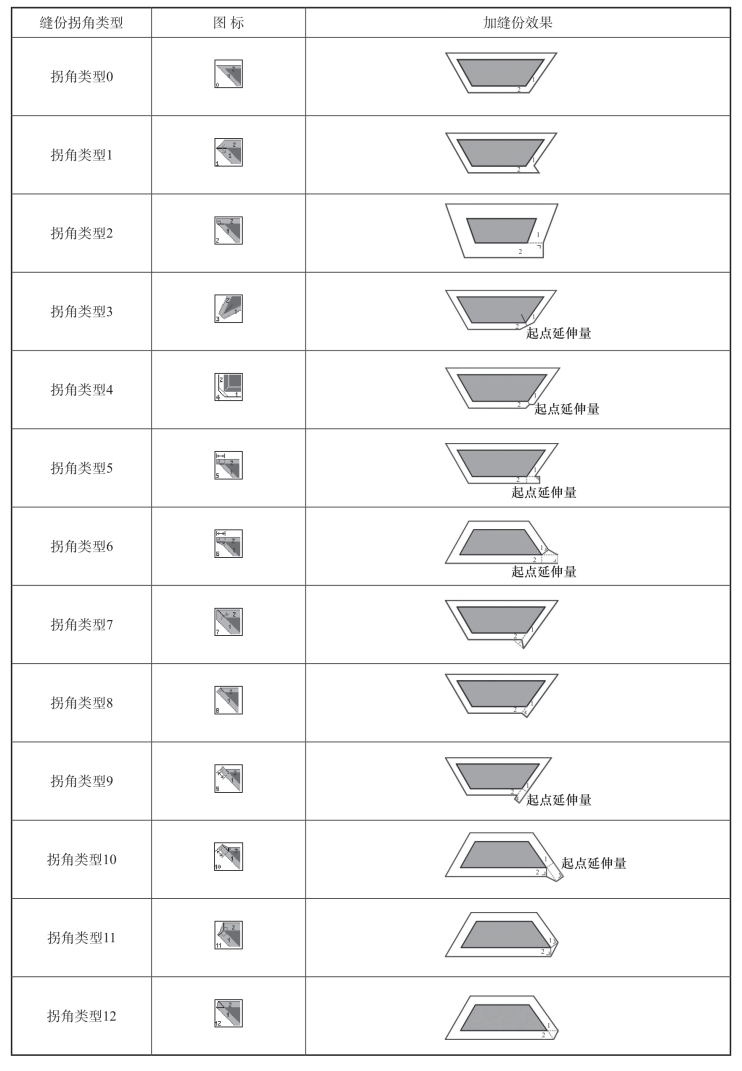

富怡服装CAD自由设计与放码系统共提供13种缝份拐角类型，具体图标和加缝份效果如表3-1所示。

表3-1　缝份拐角类型

2.做衬

选中【纸样工具栏】中的【做衬】工具，可在纸样上做衬板或贴边，具体方式有3种。

（1）单个纸样做衬板或贴边：

①单边做衬板或贴边：选中工具，鼠标单击需要做衬板或贴边的边线（或框选，然后右键单击），弹出【衬】对话框，输入折边距离和缝份减少量，选择相关选项，单击【确定】按钮即可。

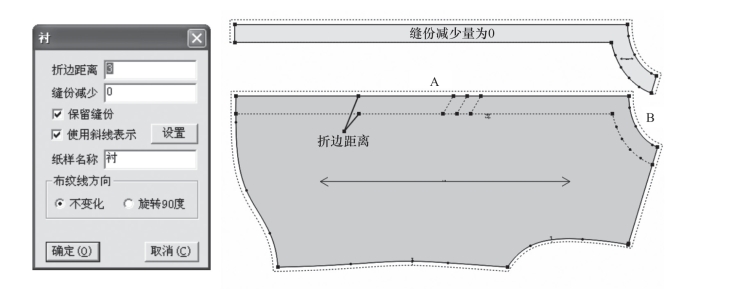

②多边做衬板或贴边：选中工具，鼠标框选需要做衬板或贴边的边线，然后右键单击，弹出【衬】对话框，余下操作与单边做衬板或贴边的方法完全相同，具体如图3-95所示。

图3-95　多边做衬板或贴边

（2）多个纸样做距离边线宽度相等的衬板或贴边：选中工具，鼠标框选多个纸样需要做衬板或贴边的边线，右键单击，余下操作与多边做衬板或贴边的方法完全相同。

（3）纸样做全衬：选中工具，鼠标在纸样上单击，弹出【衬】对话框，余下操作与其他方法相同。

教师指导

（1）衬板或贴边生成后，原板上会保留衬板线或贴边线。

（2）在【衬】对话框中，如果在【纸样名称】输入框中输入“衬”，而原纸样名称为“前片”，则新纸样的名称为“前片衬”，并且在原纸样的加衬位置显示“衬”字。

3.打剪口

选中【纸样工具栏】中的【剪口】工具，可在纸样边线上添加剪口或调整剪口，具体方式有8种。

（1）在控制点上加剪口：选中工具，鼠标在纸样边线控制点上单击即可。

（2）在一条边线上加剪口：选中工具，鼠标单击线（或框选线，然后右键单击），弹出【剪口】对话框，选择适当的选项，输入剪口距端点的距离，单击【确定】按钮即可。

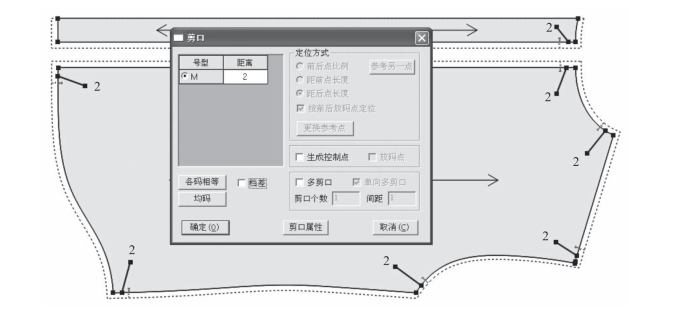

（3）在多条线上同时加等距剪口：选中工具，鼠标框选需加剪口的线，右键单击，弹出【剪口】对话框，选择适当的选项，输入剪口距端点的距离，单击【确定】按钮即可。图3-96所示为距离端点2cm的打剪口效果。

图3-96　在多条线上同时加等距剪口

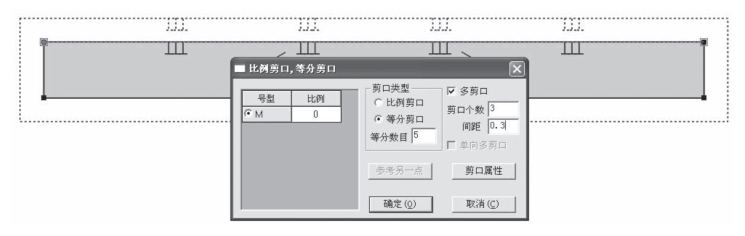

（4）在两点间等份加剪口：选中工具，鼠标在起点按下拖动到终点，弹出图3-97所示的【比例剪口、等份剪口】对话框，选择等份剪口，输入等份数目，单击【确定】按钮即可。

图3-97　【比例剪口、等份剪口】对话框

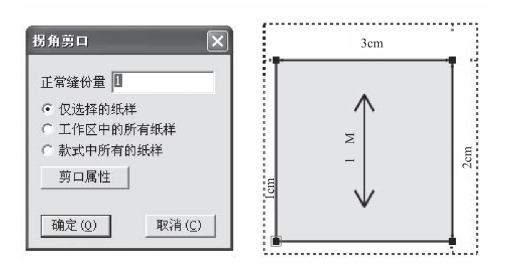

（5）拐角加剪口：选中工具，按【Shift】键，光标由形变成形，单击纸样上的拐角点，弹出【拐角剪口】对话框，输入正常缝份量，单击【确定】按钮，缝份不等于正常缝份量的边线的两端都统一加上剪口，如图3-98所示。如果框选拐角点，则只在该点加拐角剪口；如果单击或框选边线中部，则在边线的两端加剪口；如果单击或框选边线一端，则在边线的就近端加剪口。

图3-98　拐角加剪口

（6）辅助线指向边线的位置加剪口：选中工具，鼠标框选辅助线的一端，则只在靠近这端的边线上加剪口；如果框选辅助线的中间段，则两端同时加剪口。

（7）调整剪口的角度：鼠标在剪口上单击会出现一条线，拖至需要的角度单击即可（对拐角剪口无效）。

（8）修改剪口的定位尺寸及属性：鼠标在剪口上右键单击，弹出【剪口】对话框，可输入新的剪口尺寸，选择剪口类型，单击【确定】按钮即可。

教师指导

对上衣来讲，可用【纸样工具栏】中的【袖对刀】工具在袖窿弧线与袖山弧线上同时打对位剪口，具体过程如下：

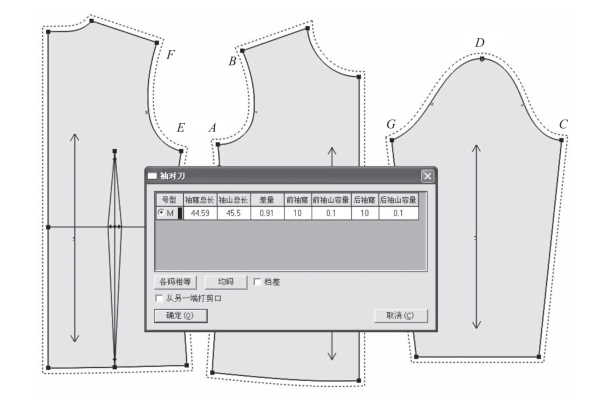

选中工具，鼠标在靠近前袖窿弧线A端位置单击或框选，右键单击；接着在靠近前袖山弧线C端位置单击或框选，右键单击；然后在靠近后袖窿弧线E端位置单击或框选，右键单击；最后在靠近后袖山弧线G端位置单击或框选，右键单击，弹出【袖对刀】对话框，在对话框中输入前、后袖窿的长度和前、后袖山弧线的容量，如图3-99所示，单击【确定】按钮即可。

图3-99　【袖对刀】对话框

4.加眼位

选中【纸样工具栏】中的【眼位】工具，可在纸样上添加、修改眼位，具体方式有4种。

（1）根据眼位的个数和距离自动画出扣眼位置：鼠标单击前领深A点，弹出【加扣眼】对话框，选择扣眼类型，设置扣眼大小、角度、起始扣眼位置和扣眼个数、间距，单击【确定】按钮即可，具体如图3-100所示。

图3-100　根据眼位的个数和距离自动画出扣眼位置

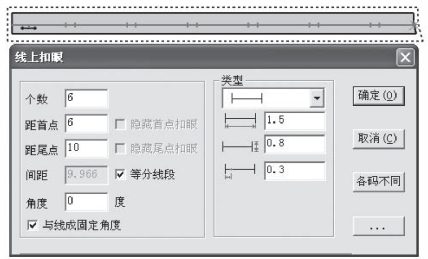

（2）在线上加扣眼：鼠标单击纸样内辅助线，弹出【线上扣眼】对话框，选择扣眼类型，设置扣眼大小、角度、扣眼个数、距首尾点距离，单击【确定】按钮即可，具体如图3-101所示。

（3）在不同的码上，加数量不等的扣眼：在【加扣眼】或【线上扣眼】对话框中单击【各码不同】按钮，弹出相应的【各号型】对话框，如图3-102所示。在对话框中进行相关设置，单击【确定】按钮，回到上一级对话框，单击【确定】按钮即可。

图3-101　在线上加扣眼

图3-102　【各号型】对话框

（4）任意位置、任意角度画眼位：在纸样内任意位置按下鼠标左键拖动到另一位置松开，弹出【加扣眼】对话框，进行相关设置，单击【确定】按钮即可。

另外，鼠标放到眼位上，右键单击，会弹出【加扣眼】或【线上扣眼】对话框，可重新设置扣眼相关参数。

5.打钻孔与扣位

选中【纸样工具栏】中的【钻孔】工具，可在纸样上打钻孔与扣位，具体方式有4种。

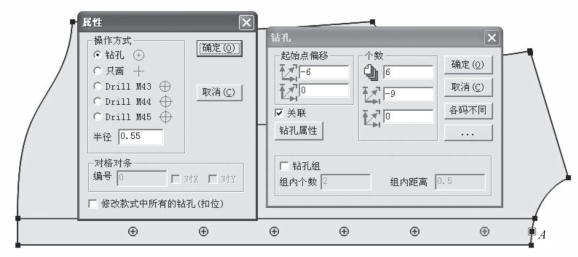

（1）根据钻孔的个数和距离自动画出钻孔位置：鼠标单击前领深A点，弹出【钻孔】对话框，单击【钻孔属性】按钮，弹出【属性】对话框，选择钻孔操作方式，设定半径；单击【确定】按钮，回到【钻孔】对话框，设置起始钻孔位置和钻孔个数、间距，单击【确定】按钮即可，具体如图3-103所示。

图3-103　根据钻孔的个数和距离自动画出钻孔位置

（2）在线上加钻孔：与在线上加扣眼的操作方法完全相同。

（3）在不同的码上加数量不等的钻孔：与在不同的码上，加数量不等的扣眼的操作方法完全相同。

（4）任意位置画钻孔：在纸样内任意位置单击即可。

另外，鼠标在钻孔上单击，会弹出【线上钻孔】或【钻孔】对话框，可修改相关设置。线上加钻孔或扣位后，如果用【调整工具】调整该线的形状，钻孔或扣位的间距依然是等距的，且距首尾点距离也不变。

6.调整布纹线

选中【纸样工具栏】中的【布纹线】工具，可对纸样布纹线进行调整。

（1）鼠标单击纸样上的两点，布纹线与指定两点连线平行。

（2）鼠标在布纹线上右键单击，布纹线以45°角旋转。

（3）鼠标在纸样（不是布纹线）上先左键单击，再右键单击，弹出【旋转布纹线】对话框，可任意角度旋转布纹线。

（4）鼠标在布纹线的中间位置单击，松开拖动可平移布纹线。

（5）鼠标移在布纹线的端点上单击，松开拖动可调整布纹线的长度。

（6）按住【Shift】键，光标会变成形，右键单击，布纹线上下的文字信息旋转90°。

（7）按住【Shift】键，光标会变成形，在纸样上任意两点单击定方向，布纹线上的文字信息以指定的方向旋转。

7.旋转纸样

选中【纸样工具栏】中的【旋转衣片】工具，可对纸样做任意方向和角度的旋转。

（1）如果布纹线是水平或垂直的，用该工具在纸样上右键单击，纸样按顺时针90°旋转。如果布纹线不是水平或垂直的，用该工具在纸样上右键单击，纸样旋转到布纹线水平方向或垂直方向。

（2）左键单击选中两点，移动鼠标，纸样以选中的两点在水平或垂直方向上旋转。

（3）按住【Ctrl】键，左键在纸样上依次单击定两点，移动鼠标，纸样可以第一点为旋转中心随意旋转。

（4）按住【Ctrl】键，在纸样上右键单击，弹出【旋转衣片】对话框，可按指定角度旋转纸样。旋转纸样时，布纹线与纸样同步旋转。

8.翻转纸样

选中【纸样工具栏】中的【水平垂直翻转】工具，可对纸样进行翻转。

（1）按【Shift】键，在水平翻转与垂直翻转之间切换，对应的光标分别为和

（2）鼠标在纸样上单击即可。

9.分割纸样

选中【纸样工具栏】中的【分割纸样】工具，可对纸样进行剪开处理，具体操作方法有两种。

（1）沿辅助线剪开纸样：选中工具，鼠标左键单击辅助线，弹出【加缝份】对话框，输入缝份量，单击【确定】按钮即可。

（2）沿两点连线剪开纸样：鼠标分别单击纸样边线上的两个关键点，右键单击，弹出【加缝份】对话框，输入缝份量，单击【确定】按钮即可。

10.纸样对称

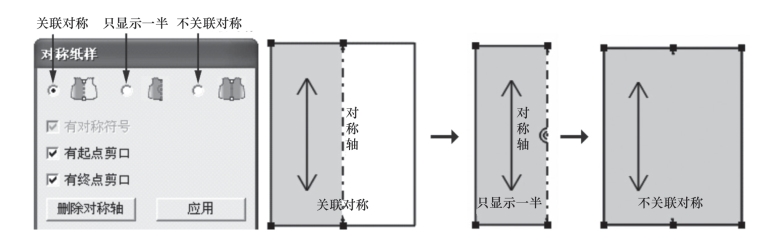

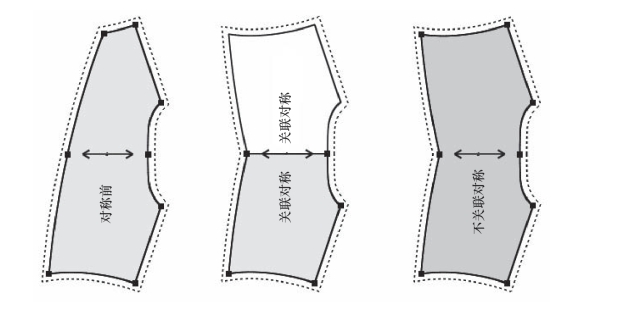

选中【纸样工具栏】中的【纸样对称】工具，可对称复制纸样。选中工具，弹出【纸样对称】对话框。对话框中有3种对称方式可供选择：关联对称、只显示一半、不关联对称。选择一种对称方式，再单击对称轴即可，具体如图3-104所示。

图3-104　纸样对称

教师指导

（1）关联对称后的纸样，在其中被对称一半的纸样上修改时，另一半也联动修改；不关联对称后的纸样，在其中一半的纸样上修改时，另一半不会跟着改动。

（2）如果纸样两边不对称，选择对称轴后默认保留面积大的一边，如图3-105所示。

图3-105　不对称纸样的对称结果

11.纸样缩水

选中【纸样工具栏】中的【缩水】工具，可对纸样进行缩水处理，具体操作方法有两种。

（1）整体缩水：

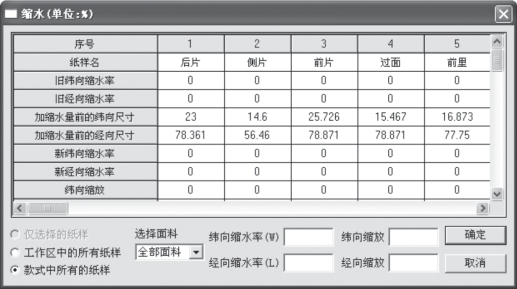

①选中工具，鼠标在空白处单击（或纸样上单击，右键单击），弹出【缩水】对话框，如图3-106所示。

②选择缩水纸样与面料，输入纬向与经向的缩水率，单击【确定】按钮即可。

图3-106　【缩水】对话框

教师指导

（1）如果要对指定纸样加缩水，则要先单击选中纸样，再右键单击。

（2）整体缩水能记忆旧缩水率，并且可以更改或去掉原缩水率。例如，原先加了3%的缩水率，换新布料后，缩水率为5%，则直接输入“5”；如果要清除缩水率，则输入“0”即可。

（3）更改或清除缩水率时，表格框会填充颜色，警示做了更改。

（4）缩水与缩放两者之间是联动的，在缩水率输入框中输入数值，缩放输入框中会自动计算出相应值；同理，缩放输入框中输入数值，缩水率输入框中也有对应值， 两者中只需输入其一即可。

（2）局部缩水：

①选中工具，鼠标单击或框选要进行局部缩水的边线或辅助线，右键单击，弹出图3-107所示的【局部缩水】对话框。

②输入缩水率，选择端点移动方式，单击【确定】按钮即可（局部缩水没有记忆旧缩水率功能）。

12.加褶

选中【纸样工具栏】中的【褶】工具，可在纸样边线上增加或修改刀褶、工字褶，或把在结构线上加的褶用该工具变成褶图元。

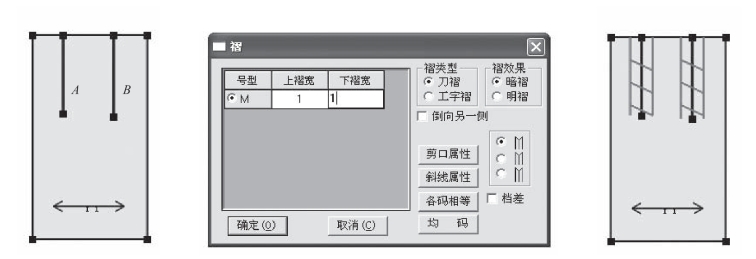

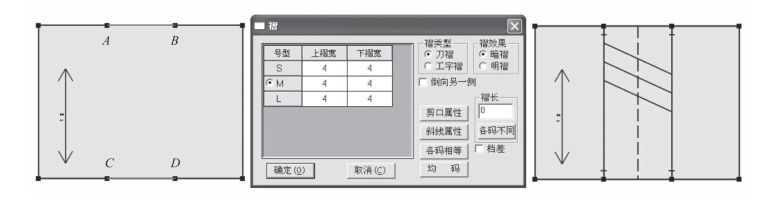

（1）指定位置加褶：选中工具，鼠标框选或依次单击做褶的内线A和B，右键单击，弹出【褶】对话框，输入上、下褶宽，设定相关属性，选择褶类型、效果及与选择内线的位置关系，单击【确定】按钮，光标由形变为形，调整褶底，右键单击结束，具体如图3-108所示。

图3-107　【局部缩水】对话框

图3-108　指定位置加褶

（2）平均加褶：

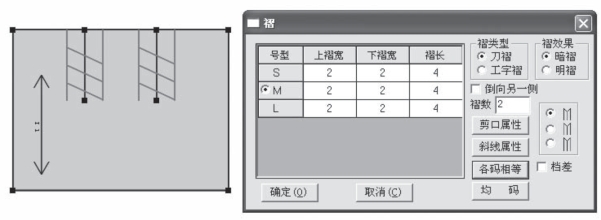

①平均加半褶：选中工具，鼠标单击做褶的边线，右键单击，弹出【褶】对话框，输入上、下褶宽和褶长，如图3-109所示，接下来的操作与指定位置加褶完全相同。

图3-109　平均加褶

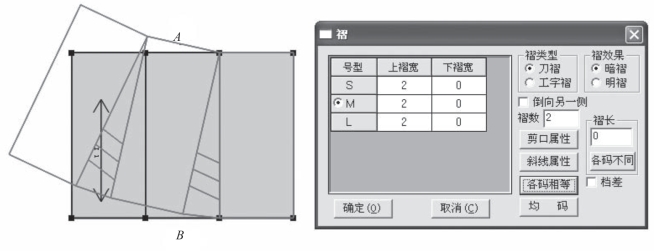

②平均加通褶：选中工具，鼠标依次单击做褶的两条边线A和B，右键单击[右键单击的位置决定了褶展开的方向，同时也决定褶的上下段（靠近右键点击位置的为固定位置，同时也是上段）]，弹出【褶】对话框，输入上、下褶宽，如图3-110所示，接下来的操作与指定位置加褶完全相同。

图3-110　平均加通褶

（3）修改褶：

①修改一个褶：选中工具，鼠标移至褶上，褶线变红色后右键单击，弹出【褶】对话框，重新设定相关内容即可（也可选中【调整工具】，在褶上右键单击）。

②同时修改多个褶：选中工具，鼠标分别单击选中需要修改的褶，右键单击，弹出【褶】对话框，重新设定相关内容即可（所选择的褶必须在同一个纸样上）。

（4）辅助点转褶图元（该方法只能做通褶）：选中工具，鼠标在点A上按住左键拖至点B上松开，然后放在点C上按住左键拖至点D上松开，弹出【褶】对话框，单击【确定】按钮，原辅助点就变成褶图元，褶图元上自动带有剪口，具体如图3-111所示。

图3-111　辅助点转褶图元

13.加V型省

选中【纸样工具栏】中的【V型省】工具，可在纸样边线上增加或修改V型省，也可以把在结构线上加的省用该工具变成省图元。

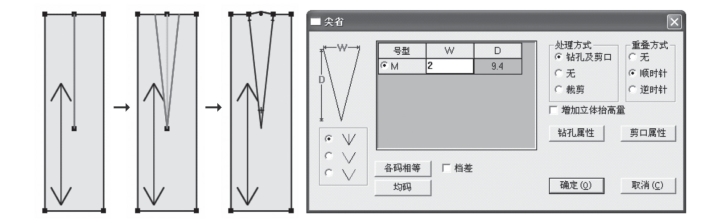

（1）指定省中线加省：选中工具，鼠标在省中线上单击，弹出【尖省】对话框，输入省量，设置相关属性，选择开省方式和处理方式，单击【确定】按钮，省合并起来，光标由形变为形，调整省口合并线圆顺，右键单击结束，具体如图3-112所示。

图3-112　指定省中线加省

（2）无省中线加省：选中工具，鼠标在边线上单击，先定好开省的位置，松开鼠标拖出省中线，再单击，弹出【尖省】对话框，余下的操作与指定省中线加省完全相同。

（3）修改V型省：选中工具，鼠标移至V型省上，省线变红色后右键单击，弹出【尖省】对话框，重新设置相关数值与方式即可。

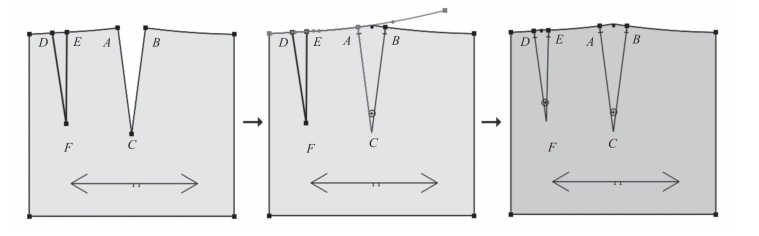

（4）辅助线、边线转省图元：选中工具，鼠标分别在省口A点、B点上单击，再在省尖C点上单击，弹出【省】对话框，单击【确定】按钮，省合并起来，光标由形变为形，调整省口合并线圆顺，右键单击，生成省图元。省图元上自动带有剪口、钻孔，具体如图3-113所示。

图3-113　辅助线、边线转省图元

操作提示

● 辅助线、边线转省图元时，省口点要在轮廓线的放码点或非放码点上，且点一定要显示。

● 加省后，如果需要修改省量及剪口、钻孔属性，可在省上右键单击，弹出【尖省】对话框，按需要进行修改即可（也可选中【调整工具】，在省上右键单击）。

14.加锥型省

选中【纸样工具栏】中的【锥型省】工具，可在已知省口中点、省尖点和省腰点的情况下，为纸样添加锥型省或菱型省。

选中工具，鼠标分别在省口点A、省尖点B上单击，松开鼠标拖动到点C再单击，弹出【锥型省】对话框，设置相关属性，选择处理方式，输入W1的值，单击【确定】按钮，生成锥型省。如果W1的值为0，则生成菱型省，具体如图3-114所示。

图3-114　加锥型省

操作提示

如果A、B两点定在空白位置，则W1、W2、D1、D2都会被激活，可自行设置数值。

15.加缝迹线

选中【纸样工具栏】中的【缝迹线】工具，可在纸样边线上添加、修改缝迹线。

（1）加定长缝迹线：选中工具，鼠标在纸样某边线点上单击，弹出【缝迹线】对话框，如图3-115所示，选择所需缝迹线类型，输入缝迹线间距及长度，单击【确定】按钮即可。如果该点已有缝迹线，会在对话框中显示当前的缝迹线数据，修改即可。

图3-115　设定加定长缝迹线

图3-116　设定在一段线或多段线上加缝迹线

（2）在一段线或多段线上加缝迹线：鼠标单击或框选一段或多段边线后右键单击，在弹出的如图3-116所示的【缝迹线】对话框中选择所需缝迹线类型，输入缝迹线间距，单击【确定】按钮即可。

（3）在整个纸样边线上加相同的缝迹线：鼠标单击纸样的一个边线点，在弹出的【缝迹线】对话框中选择所需缝迹线类型，在【缝迹线长度】输入框中输入“0”即可，或框选所有的线后右键单击。

（4）在两点间加不同宽的缝迹线：在第一控制点按下鼠标左键，拖动到第二个控制点上松开，顺时针选择一段线，弹出【缝迹线】对话框，选择所需缝迹线类型，勾选【间距2】选项，输入两端不同的线间距，单击【确定】按钮即可。如果这两个点间已有缝迹线，那么会在对话框中显示当前的缝迹线数据，修改即可。

（5）删除缝迹线：用【橡皮擦】工具单击即可删除。也可以在直线类型与曲线类型中选第一种无线型。

操作提示

在【缝迹线】对话框中：

● 【A1】【A2】：A1 大于0 表示缝迹线在纸样内部，小于0 表示缝迹线在纸样外部，A1、A2 表示第一条线距边线的距离。

● 【B1】【B2】：表示第二条线与第一条线的距离，计算的时候取其绝对值。

● 【C1】【C2】：表示第三条线与第二条线的距离，计算的时候取其绝对值。

● 这3 条线要么在边界内部，要么在边界外部。在两点之间添加缝迹线时，可做出起点、终点距边线不相等的缝迹线，并且缝迹线中的曲线高度都是统一的，不会进行拉伸。

● 如果只加边线上指定两点之间的缝迹线，需将【延长到边线】选项取消勾选。

16.加绗缝线

选中【纸样工具栏】中的【绗缝线】工具，可在纸样上添加、修改绗缝线。（1）加相同的绗缝线：

①选中工具，鼠标单击纸样，纸样边线变成红色，再分别单击参考线的起点、终点（可以是边线上的点，也可以是辅助线上的点），弹出【绗缝线】对话框，如图3-117所示。

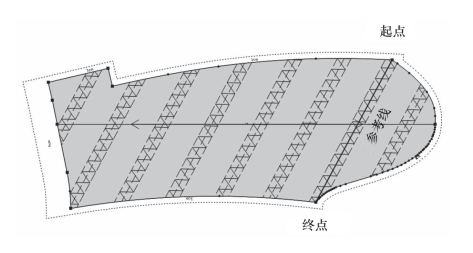

②选择合适的绗缝线类型，输入合适的绗缝线间距，单击【确定】按钮，绗缝线画出，如图3-118所示。

图3-117　【绗缝线】对话框

图3-118　画出绗缝线

（2）加不同的绗缝线：

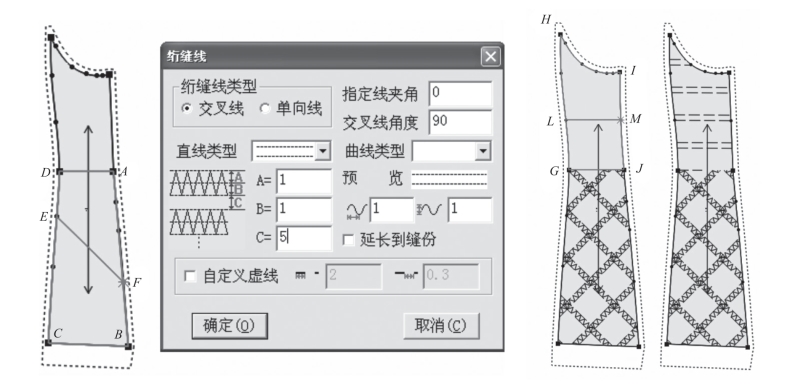

①选中工具，按顺时针方向选中ABCD，线变成红色，再单击E、F两点选择参考线EF，弹出【绗缝线】对话框，在对话框中进行设置，单击【确定】按钮，绗缝线画出。

②以同样方法选中GHIJ，选择参考线LM，弹出【绗缝线】对话框，在对话框中进行相应设置，单击【确定】按钮，绗缝线画出，具体如图3-119所示。

（3）修改绗缝线：鼠标在纸样的绗缝线上右键单击，会弹出相应的【绗缝线】对话框，修改参数后，单击【确定】按钮即可。

（4）删除绗缝线：可用【橡皮擦】工具单击删除；也可以鼠标在纸样的绗缝线上右键单击，在弹出的【绗缝线】对话框的直线类型与曲线类型中选第一种无线型。

图3-119　加不同的绗缝线

操作提示

在【绗缝线】对话框中：

● 绗缝线类型：选择交叉线时，角度在【交叉线角度】输入框中输入；选择单向线时，做出的绗缝线都是平行的。

● 直线类型：选三线时，A表示第二条线与第一条线间的距离；B表示第三条线与第二条线间的距离；C表示两组绗缝线间的距离。选两线时，B中的数值无效；选单线时，A与B中的数值都无效。

● 曲线类型：表示曲线的宽度，表示曲线的高度。

● 延长到缝份：选项勾选时，绗缝线会延长到缝份上；不勾选时，则不会延长到缝份上。

17.编辑款式资料

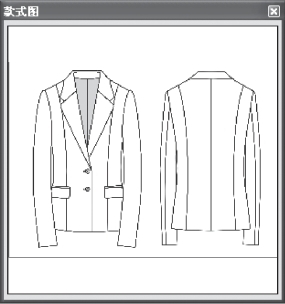

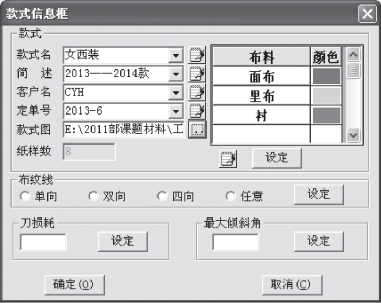

选中【纸样】菜单下的【款式资料】命令，弹出【款式信息框】对话框，如图3-120所示。对话框中会显示当前文件的纸样数。单击按钮，可选择当前文件对应的款式图（此处选择款式图后，在【显示】菜单中勾选【款式图】选项，即可显示【款式图】对话框，如图3-121所示）。

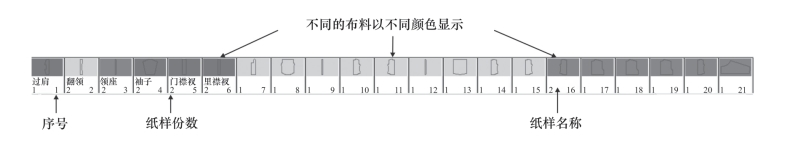

之后可选择或输入款式名、款式简述、客户名和定单号等信息。选择或输入布料的种类与颜色，单击下方对应的【设定】按钮，可设定不同布料在【衣片列表框】中以设定的颜色显示，如图3-122所示。单击按钮，弹出【编辑词典】对话框，可输入并保存使用频率较高的文字。选择一种布纹方向，并单击右侧对应的【设定】按钮，可设定布纹线的类型。如果需要的话，裁剪的【最大倾斜角】和【刀损耗】也可一并设定，最后单击【确定】按钮，即可完成款式资料的编辑。

图3-120　【款式信息框】对话框

图3-121　【款式图】对话框

图3-122　设定不同布料以不同颜色显示

18.编辑纸样资料

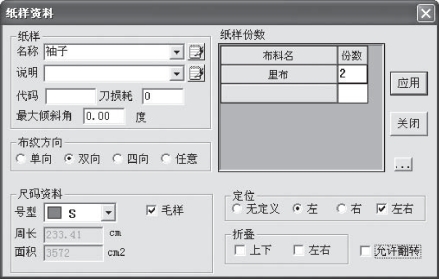

图3-123　【纸样资料】对话框

鼠标在【衣片列表框】中左键单击，选中一块纸样，之后选中【纸样】菜单下的【纸样资料】命令，弹出【纸样资料】对话框，如图3-123所示。在对话框中可设置纸样名称、选择纸样所属布料类型、设定纸样份数，这些设定的信息都可在衣片列表框中显示。如果设定的纸样份数为偶数，且在【定位】栏下选择当前纸样是左，再勾选【左右】复选框，则另一份纸样为右片，否则两份都是左片。当纸样定位为无定义时，不管勾选或不勾选【允许翻转】（勾选，则排料系统中的【翻转限定】工具默认按起，不勾选则按下），在排料时纸样都可水平翻转、垂直翻转；当纸样定位为左右对称时，不管勾选或不勾选【允许翻转】，在排料时纸样都不能水平翻转、垂直翻转，【翻转限定】工具不起作用。

教师指导

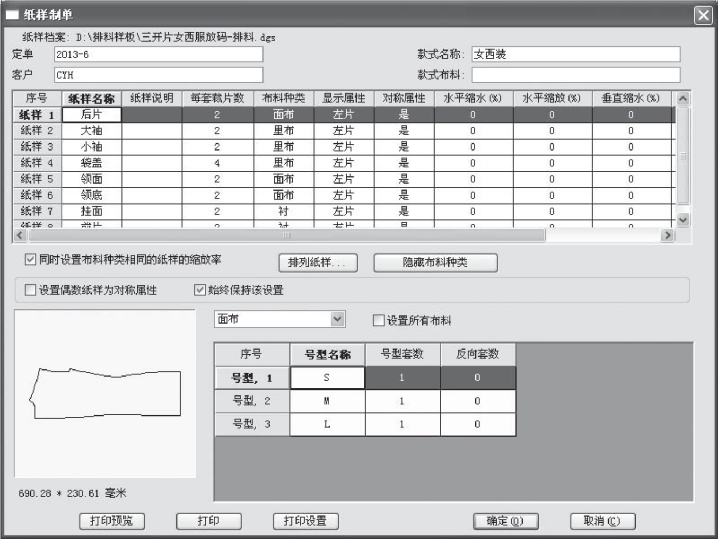

（1）默认【款式信息框】与【纸样资料】对话框中的各项设置不直接显示在工作区纸样上，只有进入排料系统，载入文件，在弹出的图3-124所示的【纸样制单】对话框中才可以看到相关设置。当然，这些信息也可以在【纸样制单】对话框中直接设置。

（2）如果一定要在纸样上显示【款式信息框】与【纸样资料】对话框中的各项设置，可选中【选项】菜单下的【系统设置】命令，在弹出的【系统设置】对话框中选择【布纹线信息格式】选项卡进行设置。

图3-124　【纸样制单】对话框

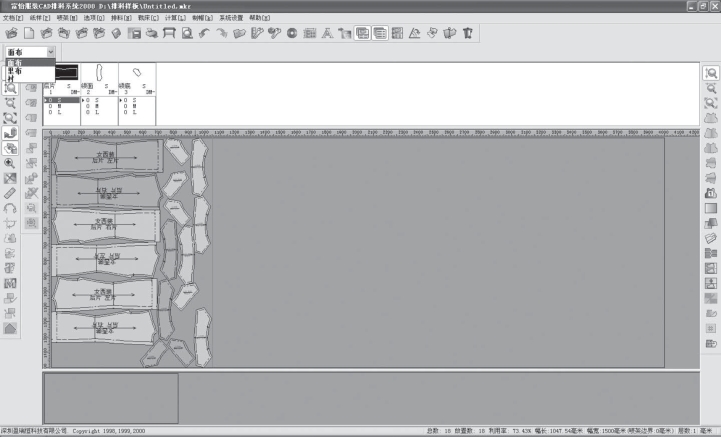

（3）不同的布料在排料系统中会自动分床。图3-125所示为共分三床，面布、里布和衬各排一床。

图3-125　自动分床示意图

19.编辑布纹线信息

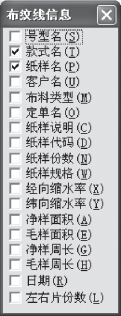

选中【选项】菜单下的【系统设置】命令，弹出【系统设置】对话框，如图3-126所示。选中【布纹设置】选项卡，可设置布纹线的缺省方向和大小，勾选【在布纹线上或下显示纸样信息】选项，再单击，弹出【布纹线信息】对话框，如图3-127所示。

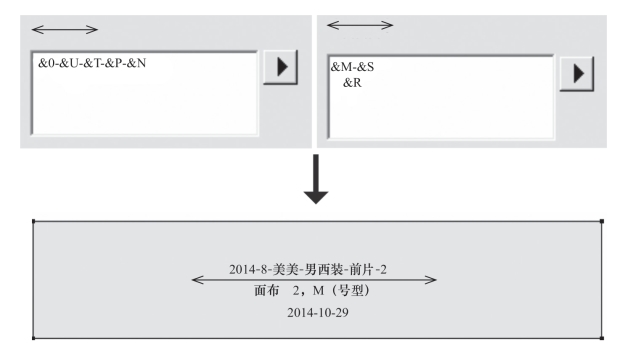

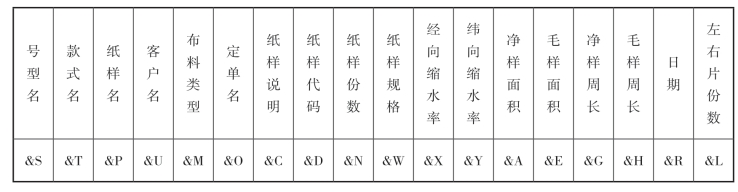

在对话框中可勾选在布纹线上或下需要显示的相关信息。【布纹线信息】对话框中设置的显示信息与具体效果如图3-128所示。【布纹线信息】对话框中各信息名与代号的对应关系如表3-2所示。

表3-2　信息名与代号对应表

图3-126　【系统设置】对话框

图3-127　【布纹线信息】对话框

图3-128　设置显示信息与具体对应效果

勾选【布纹线上的文字按比例显示，绘图】，布纹线上或下的文字大小按布纹线的长短显示，否则以同样大小显示。

勾选【在布纹线上同时显示多个号型名】，在显示所有码或绘制放码网状图时，各个码的号型都可显示在布纹线上或下。
