如何提取纸样？技巧分享

2023-06-22 理论教育版权反馈

【摘要】：逐线提取纸样、逐块提取纸样、整块提取纸样都是在最后右键单击形成纸样，光标即可变成工具形式。如果希望一条整线上的多个点都是放码点，则在造取轮廓线时要先将这条整线在需要设为放码点的位置断开、再提取样板。

选中【设计工具栏】中的【剪刀】工具，可在结构线的基础上提取纸样。提取纸样的方法有4种。

1.逐线提取纸样

选中工具，鼠标单击或框选生成纸样轮廓的线，选中的线变成红色，轮廓封闭的区域即会被填充成玫红色，右键单击，轮廓线变成蓝色，纸样被填充为粉色，光标由形变成形，左键单击选择内线（如果内线超出轮廓线，则单击内线与轮廓线的交点；如果是曲线，则在曲线中间任意位置单击追加一点），右键单击，内线由红色变为绿色，再次右键单击，纸样提取完成，光标由形变成形，鼠标移到纸样上，按【空格】键，光标变成形，松开鼠标拖动，可将纸样放到任意位置，具体如图3-86所示。

pagenumber_ebook=90,pagenumber_book=79

图3-86　逐线提取纸样（M—中间号型）

2.逐点提取纸样

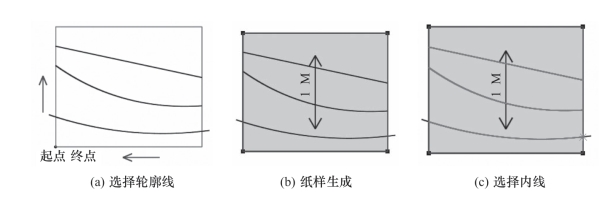

选中工具，鼠标单击用于生成纸样的任一结构线的端点为起点，然后按顺时针或逆时针的顺序，依次单击用于生成纸样轮廓线的结构线的端点，如果是曲线则在曲线上任意位置单击追加一点，回到起始端点再单击，纸样生成，光标由形变成形，如图3-87所示，余下的操作与逐线提取纸样方法完全相同。

pagenumber_ebook=90,pagenumber_book=79

图3-87　逐点提取纸样

3.逐块提取纸样

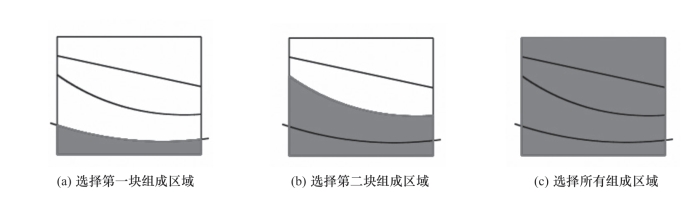

选中工具，按住【Shift】键，鼠标左键在线条封闭的区域内单击，即可被填成玫红色，选择第一块填充区域，以同样方法依次生成相邻的区域，直到生成纸样的区域全部被填充，如图3-88所示，右键单击，纸样生成，光标由形变成形，余下的操作与逐线提取纸样方法完全相同。

pagenumber_ebook=90,pagenumber_book=79

图3-88　逐块提取纸样

4.整块提取纸样

选中工具，鼠标左键框选生成纸样轮廓的结构线，右键单击，生成纸样，内线自动被选择，之后在纸样内右键单击，按【空格】键，松开鼠标拖出纸样，如图3-89所示。

pagenumber_ebook=91,pagenumber_book=80

图3-89　整块提取纸样

教师指导

（1）单击线、按住【Shift】键单击区域填色，第一次操作为选中，再次操作为取消选中。4种方法操作时，按【Esc】键为取消操作。

（2）逐线提取纸样、逐块提取纸样、整块提取纸样都是在最后右键单击形成纸样，光标即可变成【衣片辅助线】工具形式。

（3）鼠标在纸样上右键单击，可切换【剪刀】工具和【衣片辅助线】工具。

（4）在【衣片辅助线】工具状态下，按住【Shift】，右键单击，会弹出【纸样资料】对话框。

（5）细小部位提取纸样不方便时，可将该部分先放大，然后通过移动屏幕，选取用于生成纸样的细小线段即可。

（6）如果希望一条整线上的多个点都是放码点，则在造取轮廓线时要先将这条整线在需要设为放码点的位置断开、再提取样板。或通过逐点提取样板的方式，将这些点都选为线段的端点。样板生成后，系统默认线的端点为放码点。
