1.终止操作

操作执行时，按键盘上的【Esc】键，可终止操作。

2.撤消操作

按【快捷工具栏】中的【撤消】工具（或按【Ctrl+Z】组合键），可撤消已完成的操作。

3.重新执行操作

按【快捷工具栏】中的【重新执行】工具（或按【Ctrl+Y】组合键），可复原被撤消的操作。

教师指导

在富怡V9.0自由设计与放码系统中，基本图形绘制与处理的很多工具都可以用【智能笔】工具取代，这些工具主要包括：、、、、、、、、、、、、、、、。【智能笔】工具可以画结构线，也可以画纸样辅助线，其操作主要有以下7类：

（1）左键单击：

①画水平线、竖直线和45°斜线：选中工具，光标变为形，左键在空白处、点上、线的端点或默认等份点、两线交点上单击定第一点，光标变为，此时的【智能笔】工具具有了【线】工具在【丁字尺】状态下的功能，松开鼠标拖动，可选择画水平、垂直或45°直线，单击鼠标，弹出图3-59所示的【长度】对话框，输入长度，单击【确定】按钮即可（如果起点单击在线的除端点和等份点之外的任意位置，会弹出图3-60所示的【点的位置】对话框，输入单击点距离就近端点的长度或比例，单击【确定】按钮，余下的操作完全相同）。

pagenumber_ebook=83,pagenumber_book=72

图3-59　【长度】对话框

pagenumber_ebook=83,pagenumber_book=72

图3-60　【点的位置】对话框

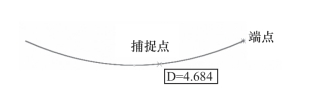

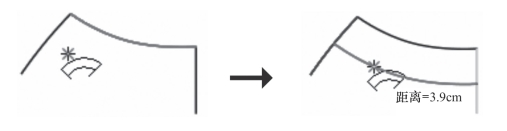

另外，【智能笔】工具选中后，将光标移到线上，会出现捕捉点距离最近端点的长度显示框，如图3-61所示，在键盘上直接输入距离值，按【Enter】键，即可在线上距端点为输入值，定出画线的起点，如图3-62所示。

pagenumber_ebook=83,pagenumber_book=72

图3-61　长度显示框

pagenumber_ebook=83,pagenumber_book=72

图3-62　定出画线的起点

②画任意角度斜线：选中工具，鼠标单击定起点，右键单击，光标变为，此时【智能笔】工具具有【线】工具在【曲线】状态下的功能，空白位置再单击，然后右键单击，弹出图3-63所示的【长度和角度】对话框，输入线的长度和角度，单击【确定】按钮即可。

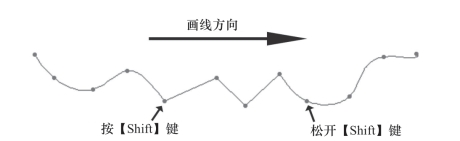

③画曲线、折线、曲折线：选中工具，鼠标单击定起点，右键单击，将光标变为，连续单击定点，可画曲线；按住【Shift】键，将光标变为，连续单击定点，可画折线；在画曲线时，按住【Shift】键画折线，松开【Shift】键继续画曲线，右键单击结束，如图3-64所示。

④画矩形：选中工具，按住【Shift】键，此时【智能笔】工具具有【矩形】工具的功能，鼠标单击定起点，松开拖动到空白位置再单击，弹出【矩形】对话框，输入长、宽值，单击【确定】按钮即可。

pagenumber_ebook=83,pagenumber_book=72

图3-63　【长度和角度】对话框

pagenumber_ebook=83,pagenumber_book=72

图3-64　画曲折线

（2）右键单击：

①调整线条：选中工具，鼠标移到线上右键单击，此时【智能笔】工具具有【调整工具】的功能，操作方法也完全相同。

②调整线的长度：选中工具，按住【Shift】键，鼠标移到线上右键单击，弹出图3-65所示的【调整曲线长度】对话框，输入新长度或长度增减值，单击【确定】按钮即可（如果在线的中间击右键为两端不变，调整曲线长度，如图3-66所示；如果在线的一端击右键，则在这一端调整线的长度，如图3-67所示）。

pagenumber_ebook=84,pagenumber_book=73

图3-65　【调整曲线长度】对话框

pagenumber_ebook=84,pagenumber_book=73

图3-66　中间调整曲线

pagenumber_ebook=84,pagenumber_book=73

图3-67　一端调整曲线

（3）左键框选：

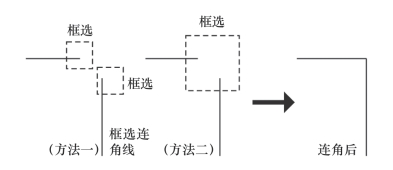

①角连接：左键框选两条线的就近端（可依次框选，如果两线中间没有其他线，可同时框选），鼠标移到两线夹角的内侧右键单击，完成角连接，如图3-68所示。此功能与【连角】工具的功能相同。

pagenumber_ebook=84,pagenumber_book=73

图3-68　角连接示意图

②删除所选点、线（结构线、辅助线）：左键框选需要删除的点、线，按键盘上的【Delete】键即可。此功能与【橡皮擦】工具的功能相同。

③加省山：左键框选四条线后，右键单击（在省的哪一侧右键单击，省底就向哪一侧倒），加出省山，如图3-69所示。此功能与【加省山】工具的功能相同。

pagenumber_ebook=85,pagenumber_book=74

图3-69　加省山示意图

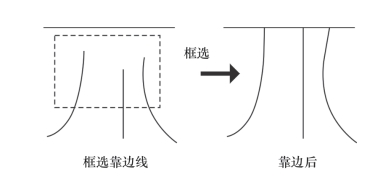

④单向靠边：鼠标左键框选需要靠边的线（可以是一条，也可以是多条），再单击选择被靠边的基准线，所有线靠边，右键单击完成，如图3-70所示。

pagenumber_ebook=85,pagenumber_book=74

图3-70　单向靠边示意图

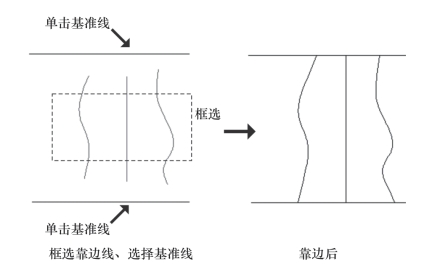

⑤双向靠边：鼠标左键框选需要靠边的线（可以是一条，也可以是多条），再分别单击选择被靠边的两条基准线即可，如图3-71所示。【智能笔】工具的靠边功能与【靠边】工具的功能相同。

pagenumber_ebook=85,pagenumber_book=74

图3-71　双向靠边示意图

⑥画矩形：选中工具，鼠标左键在空白处框选，弹出【矩形】对话框，输入长、宽值，单击【确定】按钮即可。此功能和操作方法与【矩形】工具的功能完全相同。

⑦移动或复制移动点、线：选中工具，按住【Shift】键，鼠标左键框选需要移动或复制移动的点、线，右键单击，松开【Shift】键，左键分别单击移动的起点和终点即可（松开【Shift】键后，可通过按【Shift】键在移动与复制移动之间切换；如果按住【Ctrl】键，可控制点、线在原位置的上下、左右方向移动）。此功能与【移动】工具的功能相同。

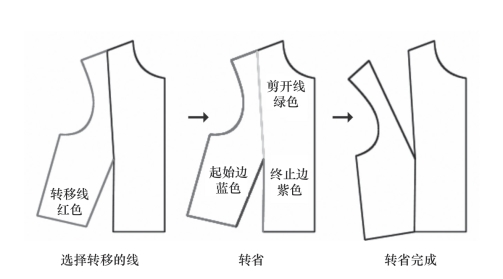

⑧转省：选中工具，按住【Shift】键，之后：

a.鼠标左键依次单击或框选需要转移的线，选中的线显示为红色。

b.单击新省位置的剪开线，线段显示为绿色，光标变为，右键单击完成选择。c.单击合并省的起始边，线段显示为蓝色。

d.单击合并省的终止边，线段显示为紫色，转省结束，如图3-72所示。

pagenumber_ebook=86,pagenumber_book=75

图3-72　转省示意图

此功能和操作方法与【转省】工具基本相同。另外：

a.如果在单击合并省的终止边时按住键盘上的【Ctrl】键，会弹出【转省】对话框，省道会自动模拟闭合，如图3-73所示，在【按比例】或【按距离】输入框中输入数值，单击【确定】按钮即可。

b.通过在【旋转】对话框中对转移的省宽进行设置，可实现省道的部分或全部转移。图3-74所示为按50%比例转省的效果。

（4）右键框选：【智能笔】工具的剪断、连接功能和操作方法与【剪断线】工具完全相同。

pagenumber_ebook=87,pagenumber_book=76

图3-73　【转省】对话框

pagenumber_ebook=87,pagenumber_book=76

图3-74　按50%比例转省

①剪断线：选中工具，右键框选需要剪断的线，鼠标移到线上单击，弹出【点的位置】对话框，输入长度值，单击【确定】按钮即可。

②连接线：选中工具，鼠标右键框选一条线，再左键单击需要连接的另一条线，鼠标在空白处右键单击，两线连接。

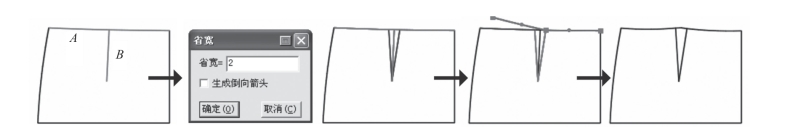

③收省：选中工具，按住【Shift】键，右键框选腰线A，光标变为，左键单击省中线B，弹出【省宽】对话框，输入省宽值，省打开，单击【确定】按钮，省口闭合，左键在省倒向侧单击，省闭合，用鼠标左键移动腰线上的控制点，圆顺腰线，右键单击结束，具体如图3-75所示。【智能笔】工具的收省功能和操作方法与【收省】工具完全相同。

pagenumber_ebook=87,pagenumber_book=76

图3-75　收省示意图

（5）左键拖动：

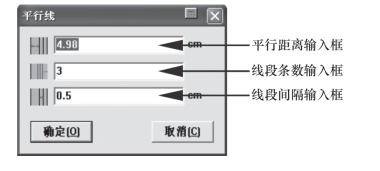

①不相交等距线：选中工具，鼠标移到需要平行的线上按下左键拖动，拖出平行线，在空白位置单击，弹出图3-76所示的【平行线】对话框，在【平行距离】输入框中输入距离值，单击【确定】按钮，不相交等距线画出，如图3-77所示。该功能与【等距线】工具的功能完全相同。

pagenumber_ebook=87,pagenumber_book=76

图3-76　【平行线】对话框

pagenumber_ebook=87,pagenumber_book=76

图3-77　画不相交等距线

②相交等距线：选中工具，按住【Shift】键，鼠标移到需要平行的线上按下左键拖动，然后分别单击左、右两端的线，拖出平行线，在空白位置单击，弹出图3-76所示的【平行线】对话框，在【平行距离】输入框中输入距离值，单击【确定】按钮，相交等距线画出，如图3-78所示。该功能与【相交等距线】工具的功能完全相同。
