1.长度测量

选中【设计工具栏】中的【比较长度】工具，对线段长度和点距进行测量，具体过程如下。

（1）测量一段线长度或多段线长度之和：

①选中工具，鼠标在需要测量的线段1上单击，弹出【长度比较】对话框，并显示测量的线段长度。测量线段的长度显示方式有三种：长度、水平X、垂直Y。

②继续单击线段，可显示每一段线的长度和累加线段的长度，如图3-51所示。

pagenumber_ebook=78,pagenumber_book=67

图3-51　显示线段长度测量结果

（2）比较多段线的长度差值（以比较袖山弧线长度与袖窿弧线长度的差值为例）：

①选中工具，鼠标在需要测量的后片袖窿弧线上单击，弹出【长度比较】对话框，并显示测量的线段长度，继续单击侧片和前片上的袖窿弧线，对话框中可显示每一段线的长度和累加线段的长度。

②右键单击，按照与测量袖窿弧线相同的方法，测量袖山弧线的长度，测量结果如图3-52所示，测量如图3-53所示。

pagenumber_ebook=79,pagenumber_book=68

图3-52　袖窿弧线与袖山弧线的测量结果

pagenumber_ebook=79,pagenumber_book=68

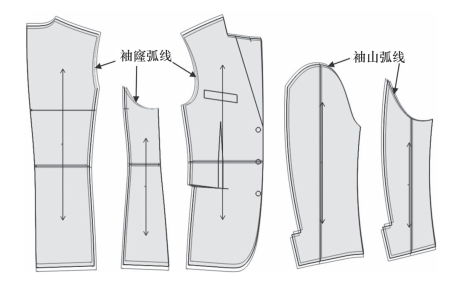

图3-53　测量

教师指导

（1）在【长度比较】对话框中，L、DL、DDL、统计+、统计-、+和-的具体含义如下：

①L：表示统计+与统计-的差值。

②DL（绝对档差）：表示L中各码与基码的差值。

③DDL（相对档差）：表示L 中各码与相邻码的差值。

④统计+：表示单击右键前选择的线长总和。

⑤统计-：表示单击右键后选择的线长总和。

⑥+：表示单击右键前测量的每一段线的长度。

⑦-：表示单击右键后测量的每一段线的长度。

（2）单击按钮，可把L下边的差值记录在【尺寸变量】对话框中（选中【尺码】菜单下的【尺寸变量】命令，打开【尺寸变量】对话框，即可看到记录的数据），当记录两段线（包括两段线）以上的数据时，会自动弹出【尺寸变量】对话框，如图3-54所示。

pagenumber_ebook=80,pagenumber_book=69

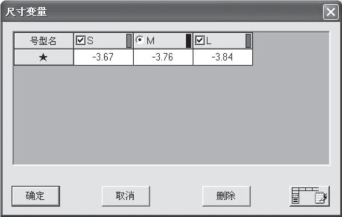

图3-54　【尺寸变量】对话框

（3）测量两点间、点到线的距离：

①两点间的距离：选中工具，按【Shift】键，光标由形变成形，鼠标分别单击两点，弹出【测量】对话框，显示两点距离、水平距离和垂直距离等，如图3-55所示。

pagenumber_ebook=80,pagenumber_book=69

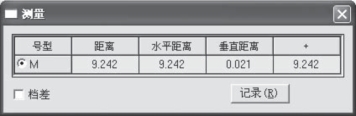

图3-55　【测量】对话框

②点到线的距离：选中工具，光标在测量两点距离状态下，鼠标分别单击点和线，弹出【测量】对话框，如图3-55所示。

（4）比较多点距离的差值（以比较西装的前后腰围差值为例）：选中工具，鼠标依次单击点1、2、3、4，右键单击，再依次单击点5、6、7、8，【测量】对话框显示前后两组距离差值和各测量点距，如图3-56所示。测量如图3-57所示。

pagenumber_ebook=80,pagenumber_book=69

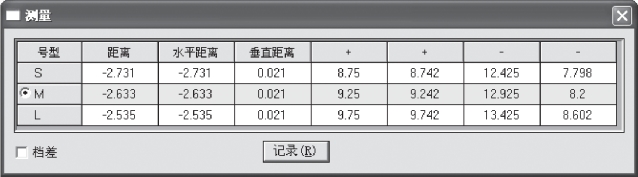

图3-56　【测量】对话框

pagenumber_ebook=81,pagenumber_book=70

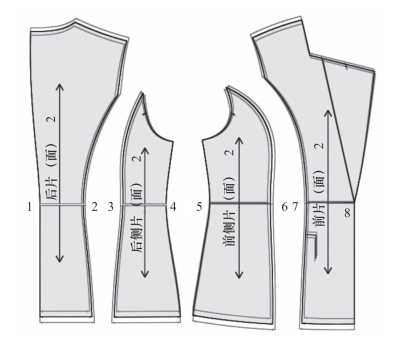

图3-57　测量

2.角度测量

选中【设计工具栏】中的【量角器】工具，可测量多种角度，具体过程如下。

（1）测量一条线的水平夹角、垂直夹角：选中工具，鼠标在线上单击，再右键单击，弹出【角度测量】对话框，单击【确定】按钮即可。

（2）测量两条线的夹角：选中工具，鼠标分别单击两条线，再右键单击，弹出【角度测量】对话框，单击【确定】按钮即可。

（3）测量三点形成的角：选中工具，鼠标分别单击角度顶点和两边点，弹出【角度测量】对话框，单击【确定】按钮即可。

（4）测量两点形成的水平角、垂直角：选中工具，按住【Shift】键，鼠标分别单击两点，弹出【角度测量】对话框，单击【确定】按钮即可。
