1.褶展开

选中【设计工具栏】中的【褶展开】工具，对结构线进行开褶处理，具体过程如下。

（1）均匀展开褶：

①选中工具，鼠标框选操作线，选中的线显示为红色，右键单击，结束选择。

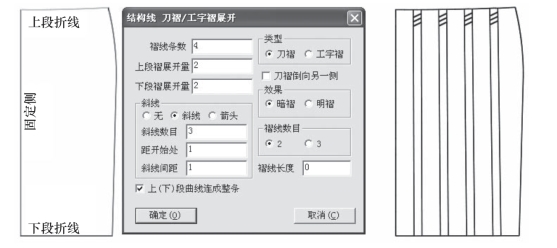

②鼠标在靠近固定侧上段折线上单击（多条可框选），线段显示为绿色，右键单击完成选择；鼠标在靠近固定侧下段折线上单击（多条可框选），线段显示为蓝色，右键单击，弹出【结构线刀褶/工字褶展开】对话框，输入褶线条数、褶展开量等内容，单击【确定】按钮，褶均匀展开，具体过程如图3-46所示。

（2）指定位置展开褶：

①选中工具，鼠标框选操作线，选中的线显示为红色，右键单击，结束选择。

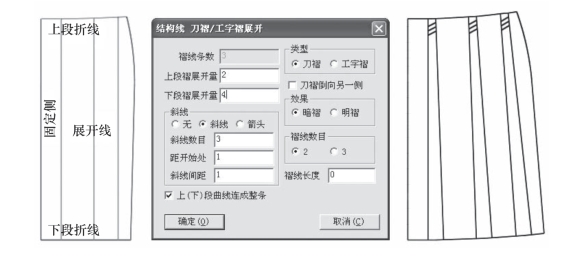

②鼠标在靠近固定侧上段折线上单击（多条可框选），线段显示为绿色，右键单击完成选择；鼠标在靠近固定侧下段折线上单击（多条可框选），线段显示为蓝色，再依次单击选择展开线（多条可框选），线段显示为灰色，右键单击，弹出【结构线刀褶/工字褶展开】对话框，输入褶展开量等内容，单击【确定】按钮，褶展开，具体过程如图3-47所示。

pagenumber_ebook=76,pagenumber_book=65

图3-46　褶均匀展开

pagenumber_ebook=76,pagenumber_book=65

图3-47　指定位置展开褶

2.结构线展开

选中【设计工具栏】中的【分割/展开/去除余量】工具，对结构线和纸样进行分割展开处理，具体过程如下。

（1）均匀展开结构线：

①选中工具，鼠标框选操作线，右键单击，结束选择。

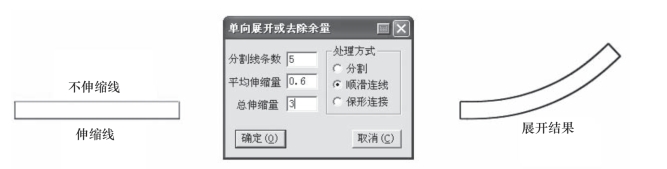

②鼠标依次单击不伸缩线和伸缩线，右键单击，弹出【单向展开或去除余量】对话框，输入分割线条数和伸缩量，选择处理方式，单击【确定】按钮即可，具体过程如图3-48所示。

pagenumber_ebook=77,pagenumber_book=66

图3-48　均匀展开结构线

（2）指定位置展开结构线：

①选中工具，鼠标框选操作线，右键单击，结束选择。

②鼠标依次单击不伸缩线、伸缩线和展开线，右键单击，弹出【单向展开或去除余量】对话框，输入分割线条数和伸缩量，选择处理方式，单击【确定】按钮即可。

教师指导

如果是对纸样进行操作，则不需要执行步骤①，直接按照步骤②操作就可以了。

3.荷叶边展开

选中【设计工具栏】中的【荷叶边】工具，对荷叶边结构线进行展开处理，具体过程如下。

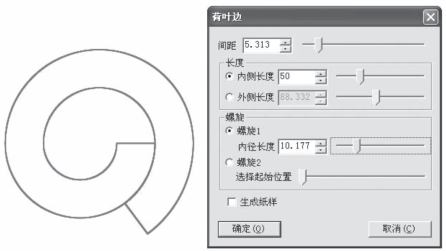

（1）自动做荷叶边：选中工具，鼠标在工作区的空白处单击，弹出【荷叶边】对话框，如图3-49所示，输入新的数据或移动滑块，将荷叶边调整到位，单击【确定】按钮即可。

pagenumber_ebook=77,pagenumber_book=66

图3-49　自动做荷叶边

（2）依据形状做荷叶边：

①选中工具，鼠标框选操作线，右键单击，结束选择。

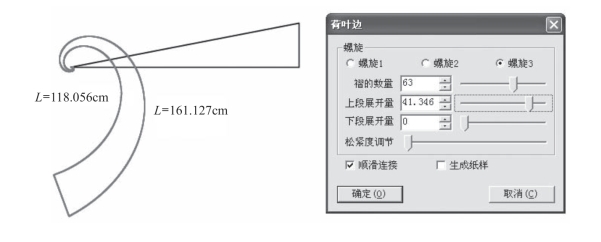

②鼠标在靠近固定侧上段折线上单击（多条可框选），线段显示为绿色，右键单击完成选择；鼠标在靠近固定侧下段折线上单击（多条可框选），弹出【荷叶边】对话框，输入褶的数量和展开量，或移动滑块，如图3-50所示，单击【确定】按钮即可。

pagenumber_ebook=78,pagenumber_book=67

图3-50　依据形状做荷叶边
