如何进行袖山曲线展开处理？

2023-06-22 理论教育版权反馈

【摘要】：选中中的工具，鼠标单击选择袖山曲线，再依次单击展开线，右键单击，弹出对话框，选择展开方式、处理方式和倒向，输入展开量，单击按钮，省插入，具体过程如图3-44所示。

1.开省

选中【设计工具栏】中的【收省】工具，左键单击开省线A，再单击省中线B，弹出【省宽】对话框，输入省宽值，省打开，单击【确定】按钮，省口闭合，左键在省倒向侧单击，省模拟闭合，开省线连成一根整线，用鼠标左键移动开省线上的控制点，将其圆顺，右键单击结束，省道开出，如图3-40所示。

pagenumber_ebook=74,pagenumber_book=63

图3-40　开省

2.加省山

选中【设计工具栏】中的【加省山】工具，鼠标依次单击图3-41中倒向一侧的曲线和折线1、2，再单击另一侧的折线和曲线3、4，加出省山，如图3-42所示。如果几个省的倒向一致（假设全部向右），如图3-43所示，则依次单击线段1、2、3、4、5、6、7、8、a、b、c、d即可。

pagenumber_ebook=74,pagenumber_book=63

图3-41　选择曲线和折线

pagenumber_ebook=74,pagenumber_book=63

图3-42　加出省山

pagenumber_ebook=74,pagenumber_book=63

图3-43　选择曲线和折线

3.插入省褶

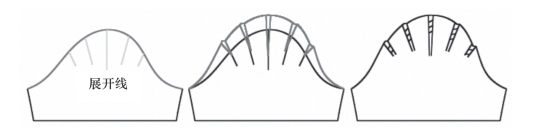

选中【设计工具栏】中的【插入省褶】工具，鼠标单击选择袖山曲线，再依次单击展开线，右键单击，弹出【指定线的插入省】对话框，选择展开方式、处理方式和倒向，输入展开量，单击【确定】按钮，省插入，具体过程如图3-44所示。常用于制作泡泡袖。

pagenumber_ebook=74,pagenumber_book=63

图3-44　插入省褶

4.省道转移

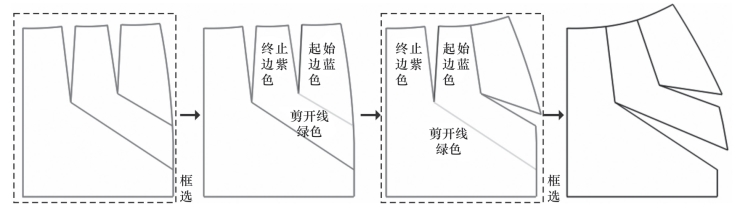

选中【设计工具栏】中的【转省】工具，鼠标左键依次单击或框选所有结构线，选中的线显示为红色，右键单击，结束选择；之后单击新省位置的剪开线，线段显示为绿色，右键单击完成选择；接着单击合并省的起始边，线段显示为蓝色；再单击合并省的终止边，线段显示为紫色，转省结束。

采用同样方法完成第二个省道转移。具体操作过程如图3-45所示。

pagenumber_ebook=75,pagenumber_book=64

图3-45　省道转移

操作提示

● 省道转移时，如果在单击合并省的终止边时按住键盘上的【Ctrl】键，会弹出【转省】对话框，可实现省道的部分转移或全部转移。

● 【收省】工具、【加省山】工具和【转省】工具只适用于结构线，【插入省褶】工具既适用于结构线，也适用于纸样。
