点线调整与删除技巧：合并省褶的对称调整示意图
【摘要】：5.省、褶的合并调整图3-31对称调整示意图教师指导合并调整曲线时，在有点的位置单击拖动鼠标为调整，光标移到点上按为删除该点，在无点的位置单击则为增加点。
1.点的调整与删除
选中【设计工具栏】中的【调整】工具
，鼠标移到点上单击，松开拖动点到新的位置再单击，可移动点的位置。或鼠标放到点上，按【Enter】键，弹出【偏移】对话框，输入水平、垂直偏移距离，单击【确定】按钮也可移动点。鼠标单击选中点，按键盘上的【Delete】键，则可将点删除。
2.线的调整与删除
选中【调整】工具
，鼠标单击选中线，松开鼠标移动到控制点上，如果按键盘上的【Delete】键，可将点删除，按【Shift】键，可转换点形；如果单击选中控制点，松开鼠标拖动，到合适位置再单击，可移动线上点的位置。如果选中线后在线上非控制点上单击可加点并移动。
教师指导
（1）鼠标单击选中曲线，按数字键盘区的数字键，可更改线上控制点个数，空白处再单击，结束操作（该操作的前提是曲线，直线、折线和曲折线都无效。曲线上的控制点不包括端点，其个数是键入数值减1，可在1～18个之间，因此，数字键盘区键入的数字可为2～19，超过9的数值，先按1，再按后面的数字，如10，则先按1，再按0）。
（2）如果鼠标在曲线的起点按下拖动到终点松开，可将线上的所有控制点都选中，此时可对曲线进行平行调整或按比例调整，其对应的光标分别是
和
，二者之间的切换按【Shift】键。
3.纸样和结构线的合并调整
选中【设计工具栏】中的【合并调整】工具
，对纸样和结构线进行合并调整，具体过程如下。
（1）鼠标依次单击选择或框选要圆顺处理的曲线A、B、C（选中的线为绿色），右键单击；再依次单击或框选与曲线连接的线1、线2、线3、线4（选中的线为蓝色），右键单击，弹出【合并调整】对话框，如图3-27所示。

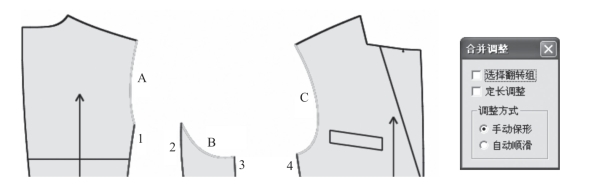

图3-27 选择调整线与对接线
（2）弹出【合并调整】对话框的同时，袖窿拼合在一起，如图3-28所示，此时可用鼠标调整曲线上的任意控制点。如果调整公共点，则会沿着拼合线延长或缩短的方向移动，按【Shift】键，则该点在水平方向或垂直方向移动。如果要控制拼合曲线的尺寸，则要勾选【定长调整】选项。如果出现图3-29所示圆顺处理的曲线同边现象，则要勾选【选择翻转组】选项，然后鼠标单击选择翻转的调整线（A线），则选择的调整线和与之连接的线同时翻转，如图3-30所示。

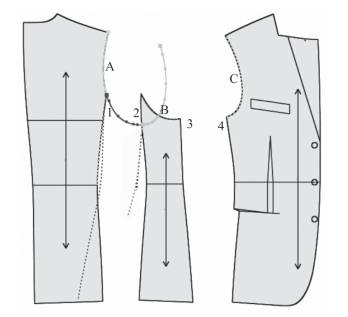

图3-28 曲线拼合
图3-29 同边
图3-30 翻转
4.纸样和结构线的对称调整
选中【设计工具栏】中的【对称调整】工具
，对纸样和结构线进行对称调整，具体过程如下。
（1）鼠标分别单击对称轴的起点、终点，轴线被选中呈蓝色。
（2）再单击选择要翻转的线，线被对称复制呈绿色，右键单击结束选择。
（3）鼠标移到对称复制线上或被对称复制的线上，单击选中线，再单击，添加调整点，松开鼠标拖动点，将线调圆顺，可加多个点，右键单击结束，如图3-31所示。

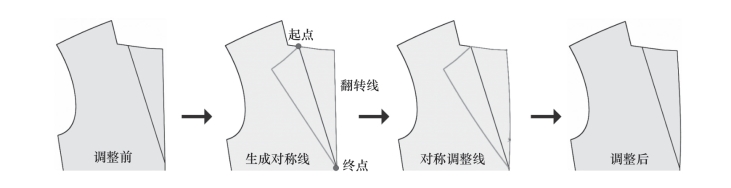

图3-31 对称调整示意图
教师指导
（1）合并调整曲线时，在有点的位置单击拖动鼠标为调整，光标移到点上按【Delete】为删除该点（纸样上两线相接点不删除），在无点的位置单击则为增加点。
（2）调整结构线时，光标移到点上按【Shift】键可更改点的类型。按住【Shift】键不松手，在两线相接点上调整，会“沿线修改”。
5.省、褶的合并调整
选中【设计工具栏】中的【省褶合起调整】工具
，对纸样上的省、褶合并进行调整，具体过程如下。
（1）省合并调整：
①选中工具后，鼠标依次单击需要合并的省1、省2、省3，如图3-32（a）所示。
②右键单击，省合并，再左键单击选中线4，如图3-32（b）所示。
③移动调整并省后的腰线上的控制点，圆顺腰线，右键单击结束，如图3-32（c）所示。

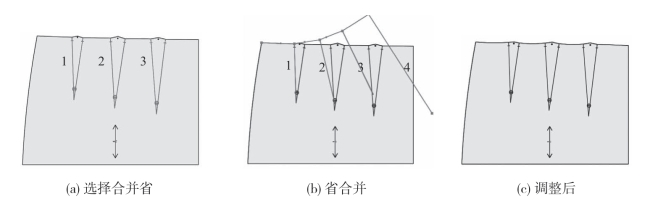

图3-32 省合并调整示意图
（2）合并省：
①选中工具后，按【Shift】键，将光标由
形变为
形，鼠标依次单击固定点A、省起点B，松开鼠标拖动到空白位置再单击，弹出【合并省】对话框。
②在对话框中输入省的新宽度，单击【确定】按钮即可。
③如果选中B点后，直接移动到C点单击，可将该省全部合并，如图3-33所示。

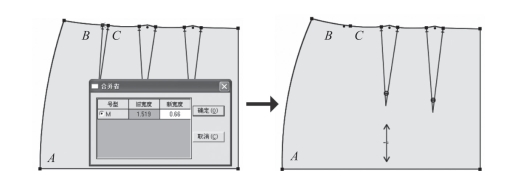

图3-33 合并省示意图
教师指导
（1）【省褶合起调整】工具
既可以合并调整省，也可以合并调整褶。褶合并调整效果如图3-34所示。

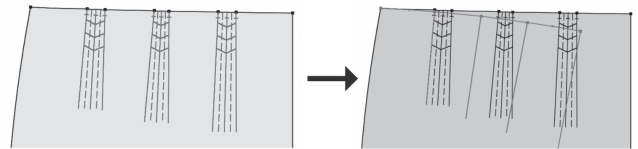

图3-34 褶合并
（2）该工具只对纸样上用【V型省】工具
或【褶】工具
做成的省元素或褶元素有效。在结构线上做出的省、褶形成纸样后，使用该工具之前，需要用【纸样工具栏】中的【V型省】工具
或【褶】工具
将其做成省元素或褶元素。
（3）该工具默认操作是省褶合起调整
，按【Shift】键可切换成合并省
。
6.删除点、线、剪口、文字等
选中【设计工具栏】中的【橡皮擦】工具
，鼠标在需要删除的点、线、剪口、文字等上单击即可。如果要一次性删除多个点、线、剪口、文字等，只需将其框选即可。
