绘制任意、偏移、线上、等份和反向等份点
【摘要】：教师指导选中工具后，鼠标移到等份线上，出现拱桥等份线；右键单击则出现等份点，如图3-25所示，光标由变成。图3-26线上反向等份点图3-26线上反向等份点
1.画任意点、偏移点、线上点
选中【设计工具栏】中的【点】工具
，鼠标在工作区空白位置单击即可任意画点。鼠标移到点或线上，按【Enter】键，弹出【偏移】对话框，输入水平、垂直偏移距离，单击【确定】按钮，即可画出偏移点。鼠标移到线上端点或等份点处单击，可定出端点和等份点；鼠标移到线上非端点和等份点处单击，弹出【点的位置】对话框，输入点与就近端点的长度，单击【确定】按钮，可画出线上点。
2.画等份点
选中【设计工具栏】中的【等份规】工具
，在【快捷工具栏】的【等份数】输入框中输入等份值，之后鼠标分别单击等份的起点和终点，即可画出等份点。或直接在线上单击，可在线上画出等份点。
教师指导
（1）选中工具后，鼠标移到等份线上，出现拱桥等份线；右键单击则出现等份点，如图3-25所示，光标由
变成
。
图3-25 拱桥线等份与点等份
（2）选中工具后，按键盘上的数字键，即是线段的等份数，若数值超过9，则在【快捷工具栏】的【等份数】输入框
中输入等份数即可。
3.画反向等份点
【等份规】工具
选中状态下，按【Shift】键，光标由
切换为
，鼠标在线的点上单击（该点必须是用【点】工具

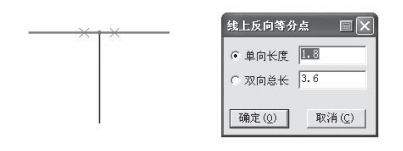

在线上定出的点，或与其他线的交点），松开在线上拖动，出现反向等份点，再单击，弹出【线上反向等份点】对话框，如图3-26所示，输入单向长度或双向总长度，单击【确定】按钮即可。
图3-26 线上反向等份点
