绘制平行线、垂直线、曲线切线、夹角线和角平分线
【摘要】：坐标线默认是绿色，选中后是红色。坐标线出现后，按键，可在水平垂直坐标线和与基础线平行垂直的坐标线之间切换。图3-24画角平分线图3-24画角平分线
1.画平行线
选中【等距线】工具
，鼠标在基础线上单击，松开拖动再单击，弹出【平行线】对话框，输入平行距离，单击【确定】按钮即可画平行线。或选中【三角板】工具
单击直线的两端，然后在线外任意位置单击，松开鼠标沿选择线方向拖动再单击，弹出【长度】对话框，输入长度，单击【确定】按钮即可，如图3-18所示。

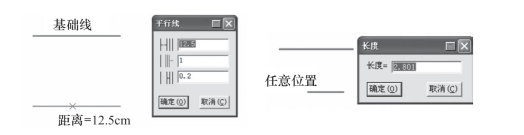

图3-18 画平行线
2.画相交平行线
选中【相交等距线】工具
，鼠标单击平行基础线，再依次单击与基础线两端相连的线，松开鼠标移动到相连的线一侧单击，弹出【平行线】对话框，输入平行距离，单击【确定】按钮即可，如图3-19所示。

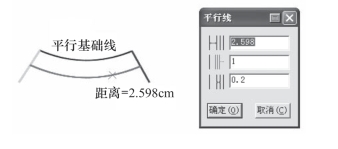

图3-19 画相交平行线
3.画直线垂直线
选中【三角板】工具
，单击直线的两端，然后在线外任意位置单击，松开鼠标向选择线垂直方向拖动再单击（或在线上单击，松开鼠标向线外垂直方向拖动，再单击），会弹出【长度】对话框，输入长度，单击【确定】按钮即可，如图3-20所示。

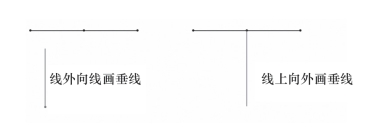

图3-20 画直线垂直线
4.画曲线垂直线
选中【角度线】工具
，鼠标在曲线上单击，然后在线外任意位置单击，出现坐标线，松开鼠标沿坐标线拖动，找到坐标线与曲线的交点，单击（或在线上单击，松开鼠标沿着与曲线垂直的坐标线向外拖动再单击），会弹出【角度线】对话框，输入长度，单击【确定】按钮即可，如图3-21所示。

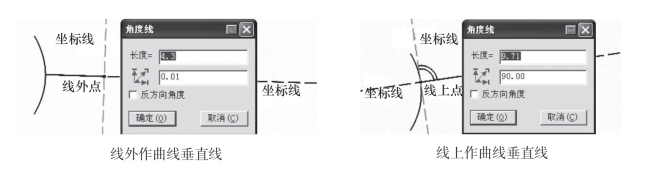

图3-21 画曲线垂直线
5.画曲线切线
选中【角度线】工具
，鼠标在曲线上单击，然后在曲线上任意位置再单击，弹出【点的位置】对话框，输入距离端点的长度值，单击【确定】按钮，在线上找到相切点，鼠标移到切线坐标线上再单击，弹出【角度线】对话框，输入长度，单击【确定】按钮即可，如图3-22所示。

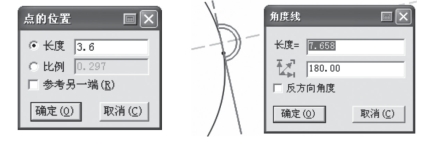

图3-22 画曲线切线
6.画夹角线
选中【角度线】工具
，鼠标在直线的两端分别单击，选择起点和旋转点，松开鼠标拖动，出现夹角线再单击，弹出【角度线】对话框，输入长度和角度，单击【确定】按钮即可，如图3-23所示。

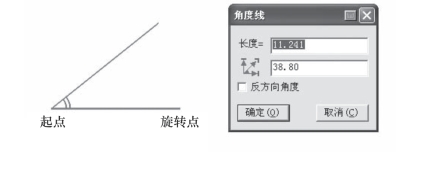

图3-23 画夹角线
教师指导
（1）【角度线】工具
也可以画直线的平行线和垂直线。
（2）坐标线默认是绿色，选中后是红色。坐标线出现后，按【Shift】键，可在水平垂直坐标线和与基础线平行垂直的坐标线之间切换。
7.画角平分线
选中【角平分线】工具
，在【快捷工具栏】的【等份数】输入框中输入等份值，鼠标分别单击两条夹角线，松开鼠标拖动，出现角平分线再单击，弹出【角平分线】对话框，设定长度，单击【确定】按钮即可，如图3-24所示。

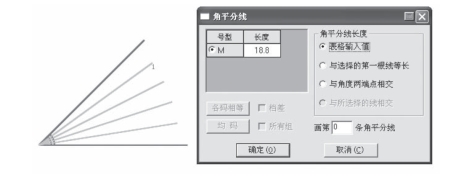

图3-24 画角平分线
