这里以图3-1所示的裙子号型规格表为例,具体介绍号型规格表编辑的方法。

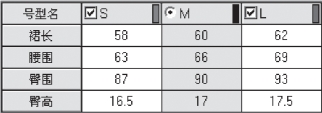

图3-1 裙子号型规格表
(1)选择【号型】菜单下的【号型编辑】命令,弹出【设置号型规格表】对话框,如图3-2所示。

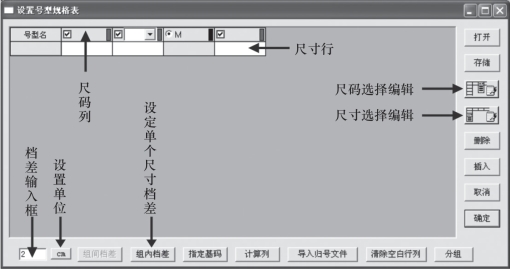

图3-2 【设置号型规格表】对话框
(2)鼠标单击输入表格第一列的第二空格,空格被激活,出现输入提示符,该表格行的下方自动添加一行新的表格,按键盘上的【Ctrl+空格】,切换到中文输入法,然后在空格中输入尺寸名称“裙长”。采用同样方法,依次在第二、第三、第四空格中输入尺寸名称“腰围”、“臀围”和“臀高”。
(3)鼠标单击第二列第一空格,选择尺码代号“S”,再单击第四列第一空格,选择尺码代号 “L”。然后在M码规格列与各尺寸名称对应的空格内填入具体的数值。
(4)鼠标在“裙长”行对应的任一空格内单击,在【档差输入框】中输入数值“2”,再单击【组内档差】按钮,系统会按所设定的档差,自动生成裙长基准码以外的其他各码的尺寸。采用同样方法生成其他尺寸名称所对应的系列号型尺寸。所有号型尺寸建好后,单击【清除空白行列】按钮,将空白的行列清除。
(5)鼠标单击【存储】按钮,弹出【另存为】对话框,如图3-3所示。选择文件保存的目标文件夹,起文件名,单击【保存】按钮,将尺寸文件保存。再单击【确定】按钮,将【设置号型规格表】对话框关闭,按【Ctrl+空格】组合键,切换到英文输入法,即可开始打板。

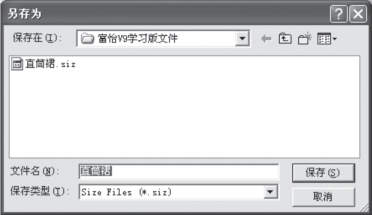

图3-3 【另存为】对话框
教师指导
在【设置号型规格表】对话框中:
(1)单击【cm】按钮,会弹出【设置单位】对话框,如图3-4所示。选择一个度量单位并设置它的显示精度,单击【确定】按钮即可。【设置单位】对话框的功能与【系统设置】对话框中【长度单位】选项卡的功能完全相同。
(2)选中一个尺寸,单击【删除】按钮,可将该行全部删除;单击【插入】按钮,可在该行的上方添加一个空白行。选中一个尺码,单击【指定基码】按钮,可将该列的尺码设为打板的基准码;单击【删除】按钮,可将该列全部删除;单击【插入】按钮,可在该列的左方添加一列。
(3)单击【打开】按钮,会弹出【打开】对话框,选中需要打开的尺寸表文件(其扩展名为.siz),单击【打开】按钮,会弹出【号型规格库】对话框,如图3-5所示,单击【确定】按钮,即可打开已有的规格表文件。
图3-4 【设置单位】对话框

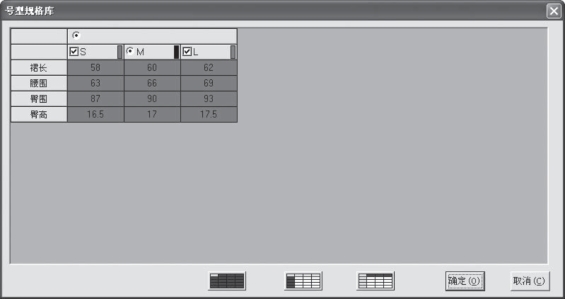

图3-5 【号型规格库】对话框
(4)单击【尺码选择编辑】按钮,会弹出【编辑词典】对话框,可对尺码代号进行选择或编辑,如图3-6所示;单击【尺寸选择编辑】按钮,也会弹出【编辑词典】对话框,可对尺寸名称进行选择或编辑,如图3-7所示。在【编辑词典】对话框中选择的尺码和尺寸类型可在【设置号型规格表】中直接选用。
(5)在【设置号型规格表】中还可以进行号型分组,具体方法如下:
①单击【分组】按钮,分别建立每个组的组名,设置每个组下面的号型名,此时默认B组的M码为所有组的基码(灰色)。鼠标单击A组的10码,再单击【指定基码】按钮,将10码设定为A组的基码(淡蓝色)。采用同样方法将XXL码指定为C组的基码。
②输入M的号型名和胸围尺寸,在【档差输入框】中输入档差值“8”,单击【组间档差】按钮,完成各组基码尺寸的设定,如图3-8所示。

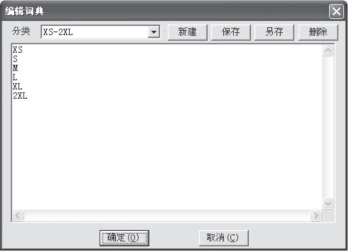

图3-6 【编辑词典】(尺码)对话框

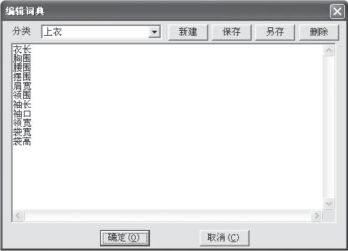

图3-7 【编辑词典】(尺寸)对话框

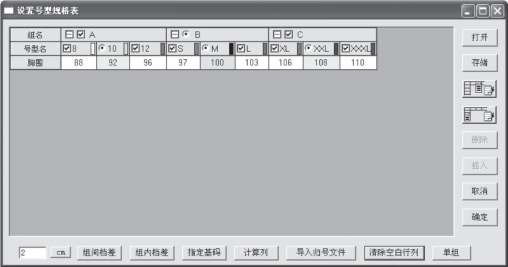

图3-8 设定组名、号型名和各组基码尺寸
③鼠标单击选中M码的尺寸,输入档差“3”,再单击【组内档差】按钮,完成B组各码尺寸的设定;然后单击A组10码的尺寸,输入档差“4”,再单击【组内档差】按钮,完成A组各码尺寸的设定;采用同样方法完成C组各码尺寸的设定。设定好的各组各码尺寸如图3-9所示。
图3-9 设定各组各码尺寸

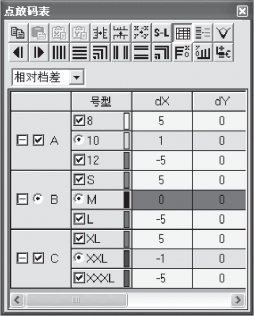

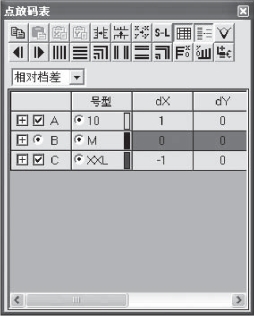

④只有在【设置号型规格表】中进行了号型分组,【点放码表】中的【所有组】工具按钮和【只显示组基码】工具按钮才起作用。号型分组后,【只显示组基码】按钮按起和按下时,【点放码表】对话框显示如图3-10、图3-11所示。按起时的【点放码表】对话框按下时的【点放码表】对话框
图3-10
图3-11
