富怡V9.0服装CAD快捷键介绍

2023-06-22 理论教育版权反馈

【摘要】：在富怡V9.0服装CAD排料系统中，也定义了大量的快捷键，具体如表2-4所示。表2-4功能快捷键续表续表操作提示● 表2-4中的数字键是指数字键盘区的数字键。本章小结对富怡服装CAD V9.0做了简要的介绍，对其中系统的工作画面组成、图标工具名称有一个大致的了解即可，重点是软件的安装与卸载、工具图标与快捷键，难点是功能快捷键。另外，在本书操作中，无论是单击，还是双击或框选，只要没有强调右键的，均为左键操作。

在富怡V9.0服装CAD排料系统中，也定义了大量的快捷键，具体如表2-4所示。

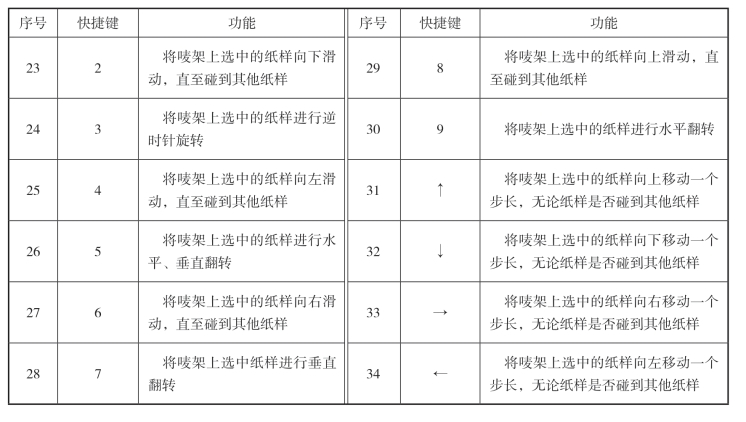

表2-4　功能快捷键

pagenumber_ebook=51,pagenumber_book=40

续表

pagenumber_ebook=52,pagenumber_book=41

操作提示

● 表2-4中的数字键是指数字键盘区的数字键。

● 9 个数字键与键盘最左边的9 个字母键相对应，有相同的功能，其对应关系如表2-5所示。

表2-5　数字键与字母键对应表

pagenumber_ebook=52,pagenumber_book=41

● 【8】&【W】、【2】&【X】、【4】&【A】、【6】&【D】、【↑】、【↓】、【→】、【←】键的功能与【Num Lock】键有关，当【Num Lock】键打开时，【8】&【W】、【2】&【X】、【4】&【A】、【6】&【D】键移动纸样是一步一步滑动的，【↑】、【↓】、【→】、【←】键的移动则是将纸样直接移至唛架的最上、最下、最左或最右端；当【Num Lock】键关闭时，其功能正好对调。

● 只有当【旋转限定】按钮按起时，按【1】&【Z】、【3】&【C】才能旋转纸样。

● 只有当【翻转限定】按钮按起时，按【5】&【S】、【7】&【Q】、【9】&【E】才能翻转纸样。

本章小结

对富怡服装CAD V9.0做了简要的介绍，对其中系统的工作画面组成、图标工具名称有一个大致的了解即可，重点是软件的安装与卸载、工具图标与快捷键，难点是功能快捷键。

思考与练习题

1.富怡服装CAD主要由哪几个模块组成，每个模块各有什么功能？

2.富怡服装CAD的每个子系统的工作画面各由哪些部分组成？每部分的功能是什么？

3.每个子系统的工具图标各有多少，其名称是什么？

4.在电脑上将富怡服装CAD软件的安装、启动、关闭与卸载过程反复练习3遍。

5.在软件中将工具图标快捷键和功能快捷键反复练习3遍。

基础实践——

自由设计与放码系统基本操作

课题名称：自由设计与放码系统基本操作

课题内容：自由设计与放码的基本流程号型规格表编辑基本图形绘制与处理纸样提取、挖空与编辑处理纸样放码

教学课时：16课时

重点难点：1.基本图形绘制与处理。

2.纸样提取与编辑处理。3.纸样放码。

学习目标：1.说出自由设计与放码的基本流程。

2. 依据书中介绍，对照软件，完成号型规格表编辑、基本图形绘制与处理、纸样提取与编辑处理等基本操作。

3. 依据书中介绍，对照软件，完成纸样放码基本操作。

学习提示：鉴于公式设计与放码系统和自由设计与放码系统的操作相似，排料系统相对比较简单，加之篇幅所限，本章仅对自由设计与放码系统基本操作进行介绍。对自由设计与放码的基本流程要清楚，号型规格表能编辑就行，要将重点放在基本图形绘制与处理、纸样提取与编辑处理和纸样放码上，难点与关键在于实践。另外，在本书操作中，无论是单击，还是双击或框选，只要没有强调右键的，均为左键操作。
