双击Windows桌面上的快捷图标，进入富怡服装CAD排料系统的工作画面。

工作画面主要由标题栏、菜单栏、主工具匣、纸样窗、尺码列表框、唛架区和状态条等组成，如图2-24所示。

1.标题栏

【标题栏】位于富怡服装CAD排料系统工作画面的顶部，其作用和操作方法与设计与放码系统的标题栏完全相同，在此不赘述。

2.菜单栏

【菜单栏】位于【标题栏】的下方，共有10个菜单，分别是【文档】、【纸样】、【唛架】、【选项】、【排料】、【裁床】、【计算】、【制帽】、【系统设置】和【帮助】，如图2-25所示。按住键盘上的【Alt】键，再按菜单命令后面括号内的字母即可打开其子菜单。

3.主工具匣

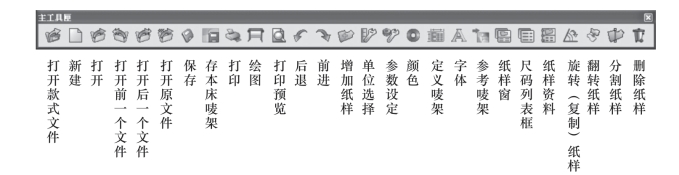

【主工具匣】位于【菜单栏】的下方，放置了新建、打开、保存、打印唛架、绘图唛架、后退、参数设定、定义唛架、分割纸样、删除纸样等常用命令的快捷图标，如图2-26所示。

pagenumber_ebook=48,pagenumber_book=37

图2-24　排料系统的工作画面

图2-25　菜单栏

pagenumber_ebook=48,pagenumber_book=37

图2-26　主工具匣

4.布料工具匣

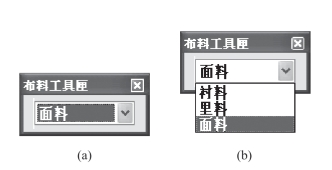

【布料工具匣】位于【主工具匣】的下方，用来选择显示当前排料文件中不同布料对应的纸样，如图2-27（a）所示。

单击布料选择框右边的三角形下拉按钮，会显示当前排料文件中所有布料的种类，如图2-27（b）所示。选择其中任意一种布料，【纸样窗】里就会显示该布料对应的所有纸样。

5.超排工具匣

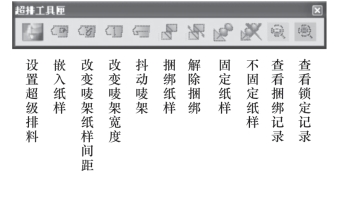

【超排工具匣】位于【主工具匣】的下方，用来对载入的纸样文件实施超级排料，如图2-28所示。超级排料通过全自动排料，可在短时间内产生比手工排料利用率更高的排料方案。

6.唛架工具匣1

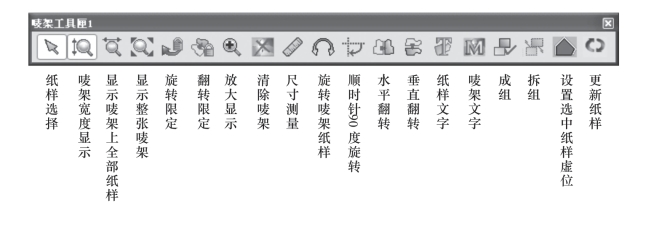

【唛架工具匣1】位于工作画面窗口的左侧，该工具条的工具主要用于对主唛架上的纸样进行选择、移动、旋转、翻转、放大、尺寸测量和添加文字等操作，如图2-29所示。

7.唛架工具匣2

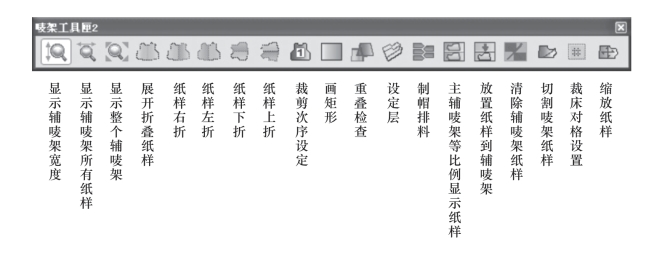

【唛架工具匣2】位于工作画面窗口的右侧，该工具条的工具主要用于对辅唛架上的纸样进行折叠、展开和缩放等操作，如图2-30所示。

8.自定义工具栏

在富怡服装CAD排料系统中，允许用户根据自己排料的特殊喜好和要求自定义工具栏。系统允许用户最多设定5个自定义工具栏，分别是【自定义工具栏1】～【自定义工具栏5】，图2-31所示为作者设定的【自定义工具栏1】。

pagenumber_ebook=49,pagenumber_book=38

图2-27　布料工具匣

pagenumber_ebook=49,pagenumber_book=38

图2-28　超排工具匣

pagenumber_ebook=49,pagenumber_book=38

图2-29　唛架工具匣1

pagenumber_ebook=49,pagenumber_book=38

图2-30　唛架工具匣2

pagenumber_ebook=50,pagenumber_book=39

图2-31　自定义工具栏1

操作提示

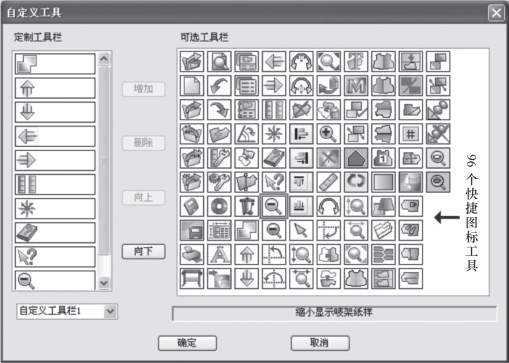

选中【选项】菜单下的【自定义工具匣】命令，即可弹出图2-32所示的【自定义工具】对话框。对话框中共有96个快捷图标工具，其中有76个被分布到相应的工具匣中，余下的20个可根据需要，自行设定在【自定义工具栏】中。

pagenumber_ebook=50,pagenumber_book=39

图2-32　【自定义工具】对话框

9.纸样窗

【纸样窗】位于【主工具匣】的下方，用来放置当前面料对应的纸样，每一块纸样单独放置在一小格纸样显示框中。

10.尺码列表框

【尺码列表框】位于【纸样窗】下方，用来显示对应纸样的所有尺码、每个尺码的片数、已排片数和未排片数。

11.主唛架

主唛架位于【尺码列表框】下方，是电脑排料的工作区，可在上面进行多种方式的排料。

12.辅唛架

辅唛架位于主唛架下方，排料时，可将纸样按码数分开排列在辅唛架上，然后按照需要将其调入主唛架工作区排料。

13.状态条

【状态条】位于工作画面窗口的下方，可显示一些排料的重要信息，如当前光标的位置、纸样总数、已排纸样数量、布料用布率、幅长和幅宽等。
