打板系统：PatternDesignSystem的应用与优化
【摘要】：打板系统支持款式输入、尺码建立、结构设计、纸样生成、纸样变化和处理、纸样输出等功能。在打板系统中，制板师可以调用设计师设计好的款式图和效果图，以此作为打板的参考和依据，从而最大限度地体现设计者的真实设计意图。点生成法最有代表性的是台湾度卡服装CAD系统。格柏、PGM、PAD等服装CAD系统采用这种方式打板。从改进升级的总体趋势来看，点线结合打板、手动放码、智能排料是服装CAD发展的主流。
20世纪80年代末，随着计算机图形学和人机交互界面技术的高速发展，很多公司相继推出了各具特色的打板系统。打板系统的研制成功，使得打板这项科学与美学、技术与艺术紧密结合的工作终于摆脱了原本只能依靠纸和笔、凭借直觉和经验操作的模式，也使得计算机的科学、快速运算与制板师的丰富经验得到完美结合。打板系统所具有的强大的纸样变化功能更是为设计师发挥其无穷的想象力和创造力提供了快捷的手段和广阔的平台。

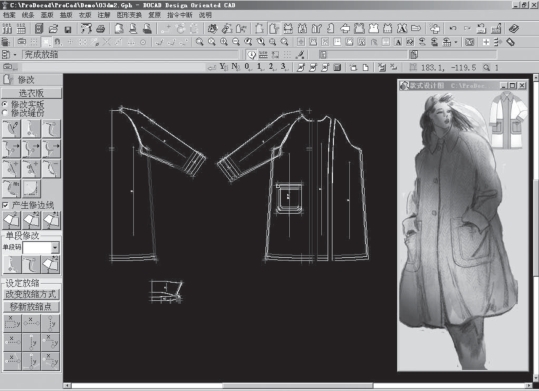

打板系统支持款式输入、尺码建立、结构设计、纸样生成、纸样变化和处理、纸样输出等功能。在打板系统中，制板师可以调用设计师设计好的款式图和效果图，以此作为打板的参考和依据，从而最大限度地体现设计者的真实设计意图。图1-4所示为在度卡系统中依据款式图进行女式大衣打板。
图1-4 在度卡系统中依据款式图打板
另外，打板系统生成的纸样能永久保存，方便随时调用。制板师可以在已有的纸样上直接进行修改来生成新的纸样，或者只要对尺寸稍作修改，计算机即可重新生成新的纸样，既避免了很多重复性的工作，又极大地提高了设计的效率。
小贴士
目前，服装CAD系统打板的方法主要有四种：点生成法、线生成法、点线结合法、纸样移点法。
（1）点生成法，是在打板时先定出生成纸样所需的关键点，然后连点成板，再对纸样进行修改，最终得到所需的纸样。点生成法最有代表性的是台湾度卡服装CAD系统。
（2）线生成法，是完全模拟手工打板的习惯，打板时直接画线，不分辅助线和轮廓线，线条封闭的区域就是纸样。线生成法最有代表性的是北京日升天辰服装CAD系统。
（3）点线结合法，是在打板时辅助点和辅助线同时应用，然后在辅助线的基础上提取纸样，再对纸样进行修改，最终得到所需的纸样，纸样轮廓线与辅助线严格区分。多数服装CAD系统如格柏、力克、PGM、富怡、爱科、丝绸之路等都采用这种方式打板。
（4）纸样移点法，是先生成基础纸样，然后通过纸样移点修改的方式产生新纸样的打板方法。格柏、PGM、PAD等服装CAD系统采用这种方式打板。
从改进升级的总体趋势来看，点线结合打板、手动放码、智能排料是服装CAD发展的主流。
