国内HMB_API11简介与应用

【摘要】:X射线发生系统 X射线发生系统包括高压控制系统、高压发生器、冷却系统和X射线管。3)未在国内广泛推广。1)第一代扫描方式采用单个探测元件,它随X射线管在通过人体组织的一条直线上平动,以完成一次测量。被测组织位于扇形束中,X射线管与探测器相对,以被测体轴为中心,旋转同时进行扫描,由此扫描时间进一步缩短,可以秒计。随着X射线管旋转,探测器阵列上的不同部分被照射。

基于三维的液压集成块设计软件在我国的发展并不理想,更多盗版软件的使用不利于中国软件业的发展。但是HMB_API11努力和坚持还是体现了当今三维液压集成块的发展特点,为国内液压CAD的发展做出了一定的贡献。该软件的特点与Vest公司开发的基于Autodesk InVentor的MDTools978-7-111-43021-6-Chapter04-117.jpg700系列很相似,但是内部数据库和软件功能使用方式有明显不同之处。另外,HMB_API11软件基于Autodesk公司的三维产品InVentor11,要求中文Windows XP或其他汉字系统支持。图4-75~图4-83展示了该软件的使用概貌。

软件启动时,HMB_API11将引导用户进行全新设计还是继续进行未完成设计(图4-75)。

属性模块是用户实时查看设计孔道信息,并进行适当参数修改的界面(图4-76)。

设计模块使用户进行插装阀孔道布局和连接(图4-77)。

校验模块使用户可以实时进行孔道连接状况校验和原理图最终校验(图4-78)。

设计结果如图4-79所示。通过衍生功能得到的最终设计结果如图4-80所示。

出加工图的方法:

1)新建InVentor的*.ipt文件。

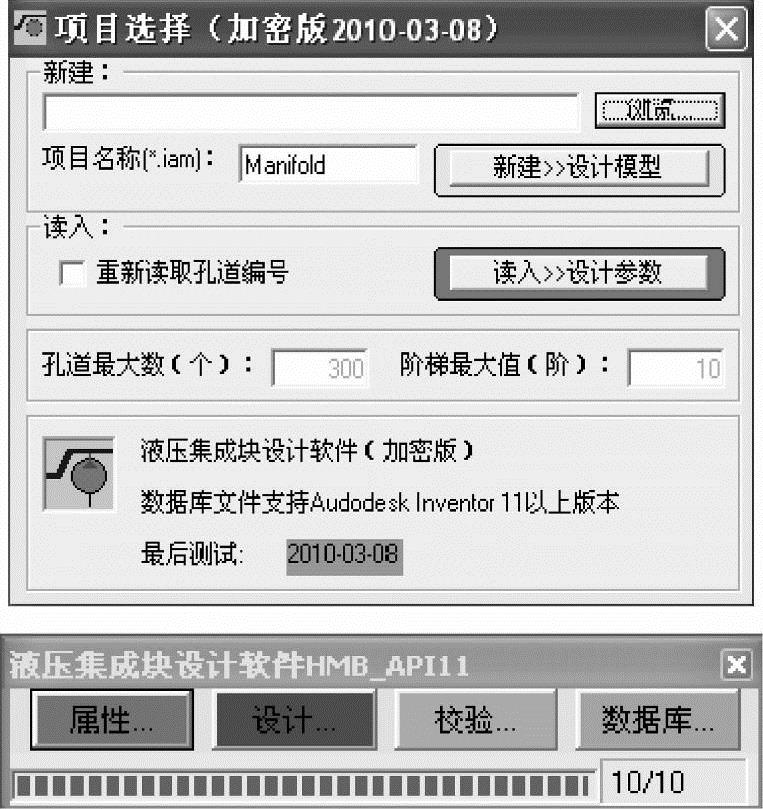

图4-75 软件启动界面和主界面


图4-76 孔道参数修改界面

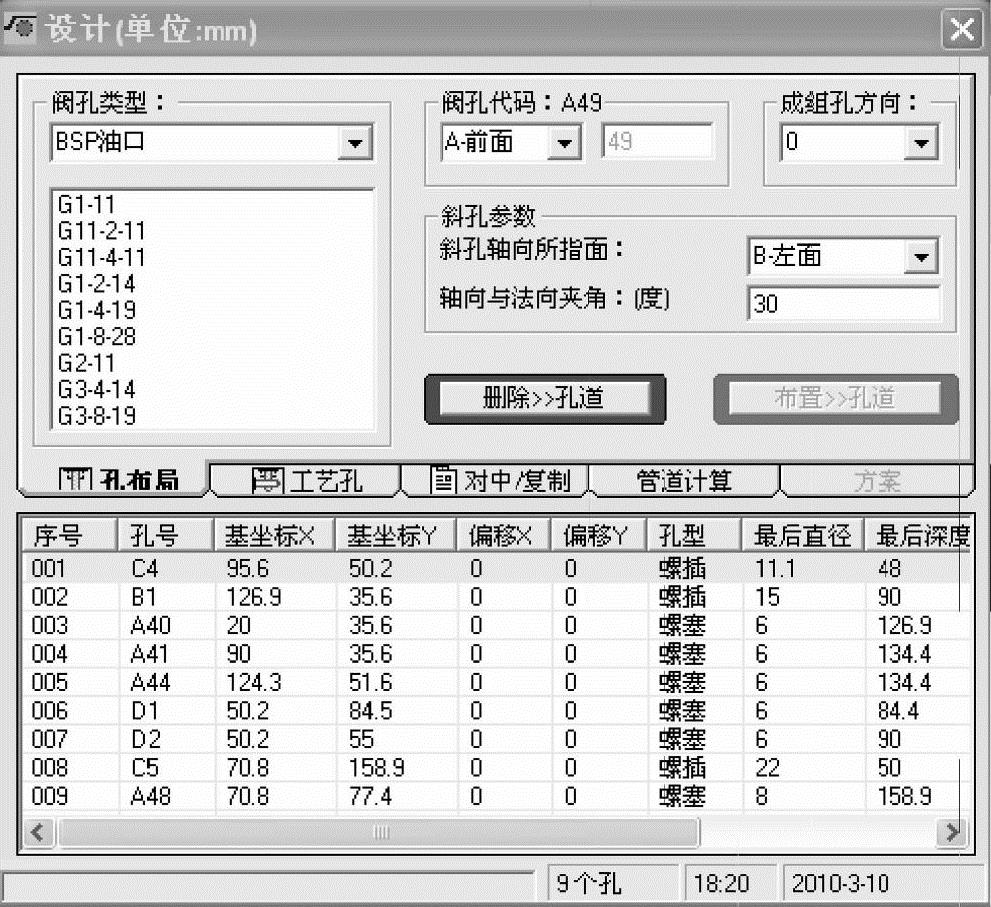

图4-77 孔道布局,添加工艺孔,修改布局等操作的界面

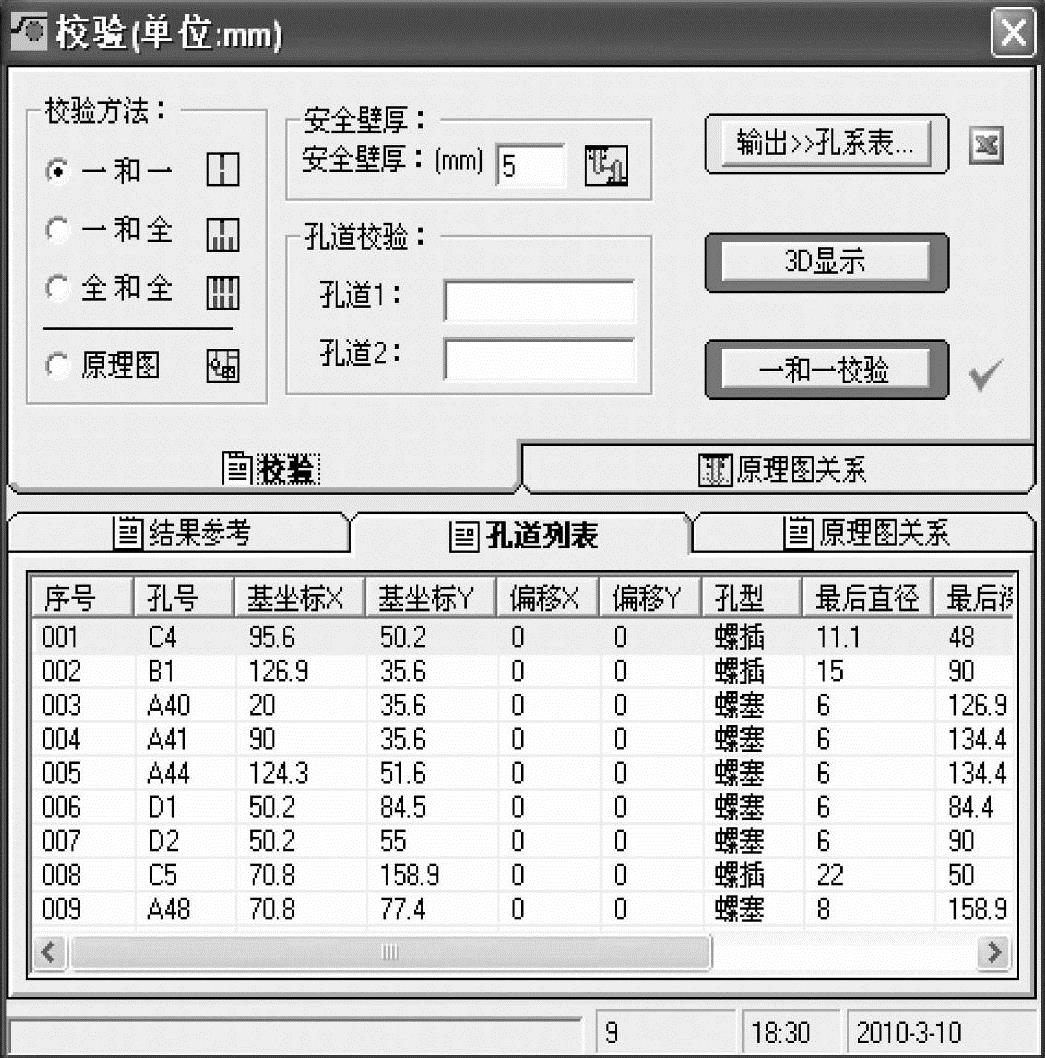

图4-78 实时校验和原理图校验的界面

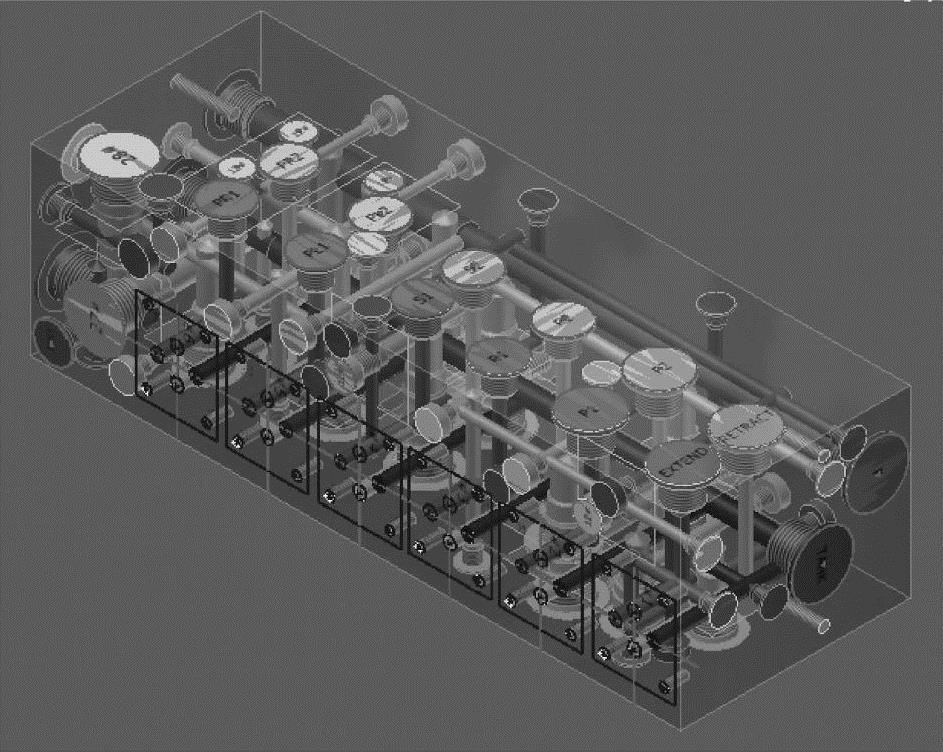

图4-79 设计液压集成块布局结果

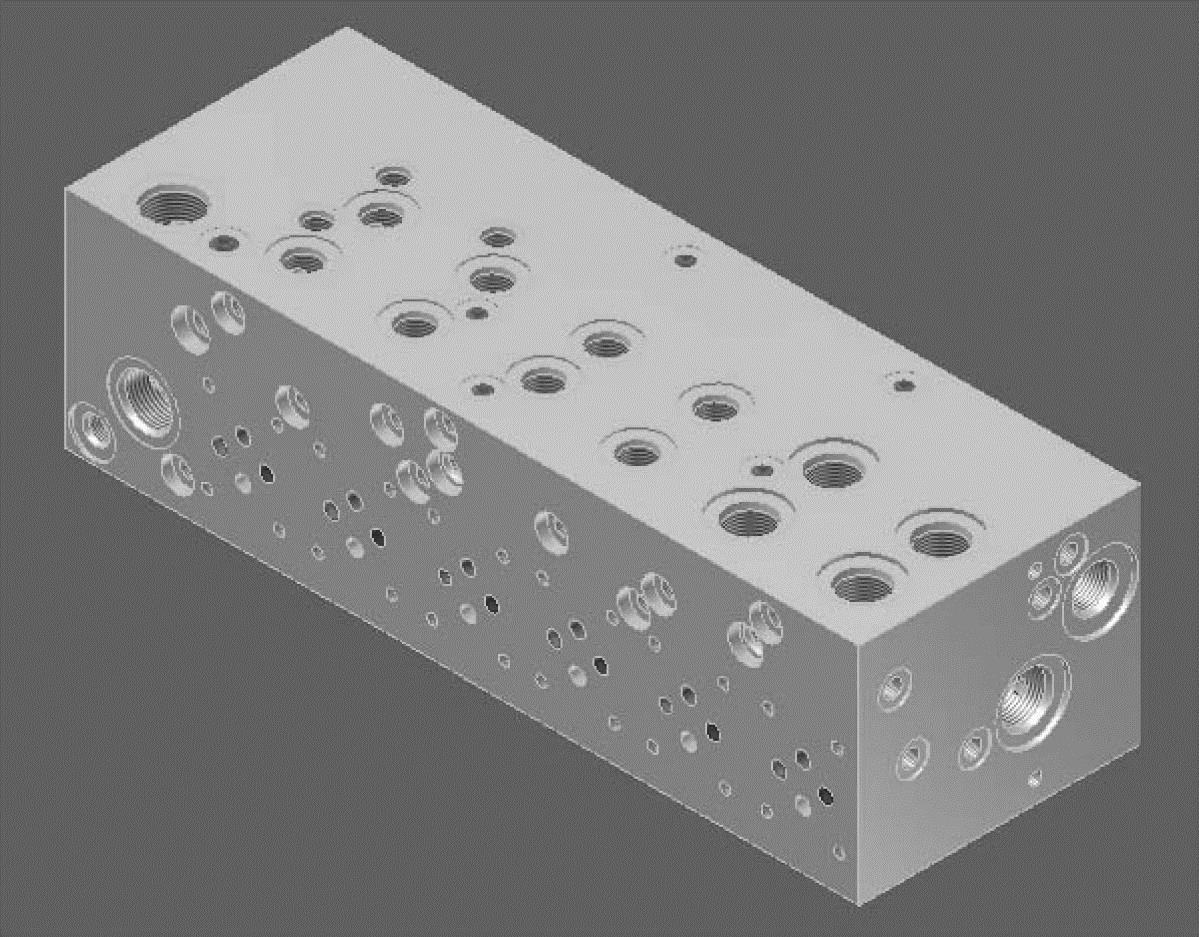

图4-80 通过衍生功能得到的最终设计结果

2)单击“978-7-111-43021-6-Chapter04-124.jpg衍生零部件”工具,选择InVentor的*.iam文件,如图4-81所示。

3)保留block的“+”号;单击其他“+”号变成“-”。

4)单击“确定”按钮后得到最后加工出图模块,如图4-81所示。


图4-81 最终设计结果

InVentor命令用来测量孔道壁厚:

1)单击工具→测量距离(图4-82)。

2)单击2个孔道表面(图4-83)。

软件评价:

1)基于完整的三维平台开发软件。

2)使用方便,数据库扩展灵活。

3)未在国内广泛推广。

4)模型采用参数化设计方法,无需大量输人孔道数据,客户定制模型比较简单。

5)价格较低。

6)人机界面环境舒适度适中。

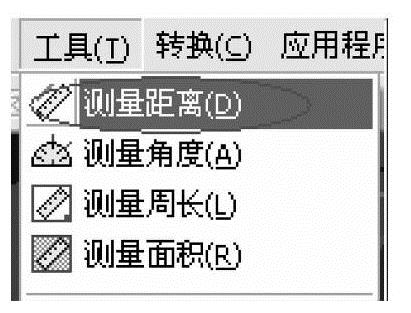

图4-82 命令菜单


图4-83 实时壁厚测量
