在碱性溶液中，氢氧化钠是这类阳极氧化处理液的基本成分。酸性阳极氧化法以Dow17法为代表。溶液中氟化钾和氢氧化铝促使镁合金在阳极氧化的初始阶段能够迅速成膜。3）在阳极氧化开始阶段，必须迅速升高电压，维持规定的电流密度，才能获得正常的膜层。阳极氧化的终止电压视合金的种类及所需膜层的性质而定。该工艺形成的膜层主要由MgAl2O4组成，呈现不规则孔洞的粗糙膜结构特点，其孔径远大于传统的铝合金表面硫酸阳极氧化后的孔径。......
2023-06-22
镁合金阳极氧化膜的性质分析
【摘要】：在镁合金上制得的阳极氧化膜，其耐蚀性、耐磨性以及硬度一般都比用化学氧化法制得的要高，其缺点是膜层的脆性大，而且对于复杂的工件难以获得均匀的膜层。阳极氧化膜的结构及组成决定了膜层的性质，而不同的阳极氧化电解液及合金成分对于膜层的组成和结构又有很大的影响。膜层硬度 镁合金经阳极氧化处理后，随着膜层厚度的增长，其硬度明显下降，见表266。
在镁合金上制得的阳极氧化膜，其耐蚀性、耐磨性以及硬度一般都比用化学氧化法制得的要高，其缺点是膜层的脆性大，而且对于复杂的工件难以获得均匀的膜层。阳极氧化膜的结构及组成决定了膜层的性质，而不同的阳极氧化电解液及合金成分对于膜层的组成和结构又有很大的影响。
（1）微观结构和组成 由各种阳极氧化工艺制得的氧化膜的微观结构和氧化膜的组成见表2⁃63。

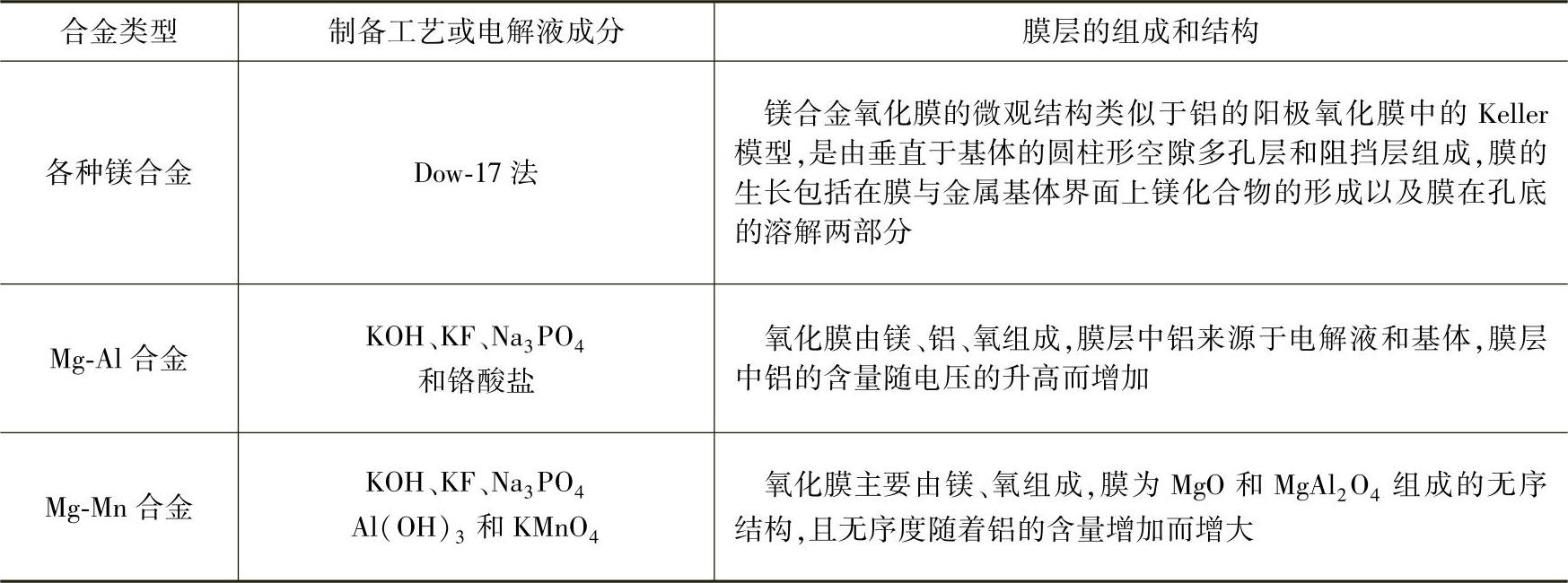

表2⁃63 氧化膜的制备工艺和膜层组成之间的关系
（2）在碱性电解液中形成的膜 w（Mn）=2%的Mg⁃Mn合金在碱性电解液中阳极氧化得到的膜层，其主要组成为Mg（OH）2，它的结晶为六方晶格（a=0.313nm，c=0.475nm），由于合金组成不同以及溶液成分不同，使得膜层中除Mg（OH）2以外，还含有少量合金元素的氢氧化物、酚以及水玻璃等，见表2⁃64。膜层的厚度和孔隙率随合金类型和电解液组成而定，经封闭处理后其防护性能进一步提高。

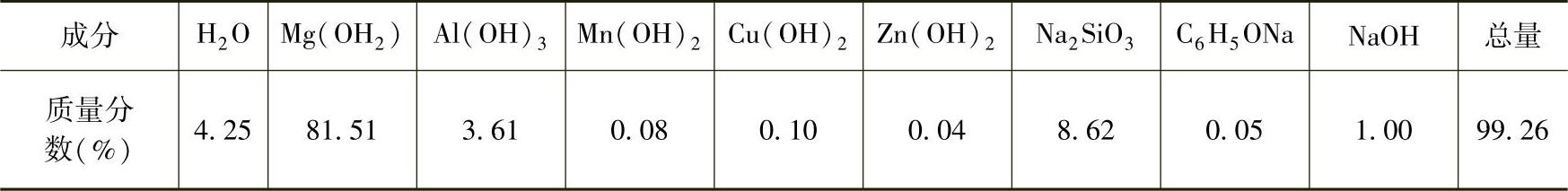

表2⁃64 在ML5合金上碱性阳极氧化膜的成分
（3）在酸性电解液中形成的膜 镁合金阳极氧化所用的酸性电解液是由铬酸盐、磷酸盐和氧化物等无机盐所组成。其所生成的膜中含有这些盐的酸根，对应的镁盐在酸性介质中均相当稳定。酸性膜的组成比较复杂，大致含有磷酸镁、氟化镁以及组成不明的铬化物。膜层的孔相当多，必须在含有铬酸盐和水玻璃的溶液里进行封闭处理。这种膜的耐热性十分好，在400℃的高温下受热100h，其性能和与基体金属的结合力均不受影响。用Dow⁃17法制得的氧化膜与HAE法相似。随终止电压的不同，可以得到3种性能不同的膜层，见表2⁃65。
（4）膜层硬度 镁合金经阳极氧化处理后，随着膜层厚度的增长，其硬度明显下降，见表2⁃66。

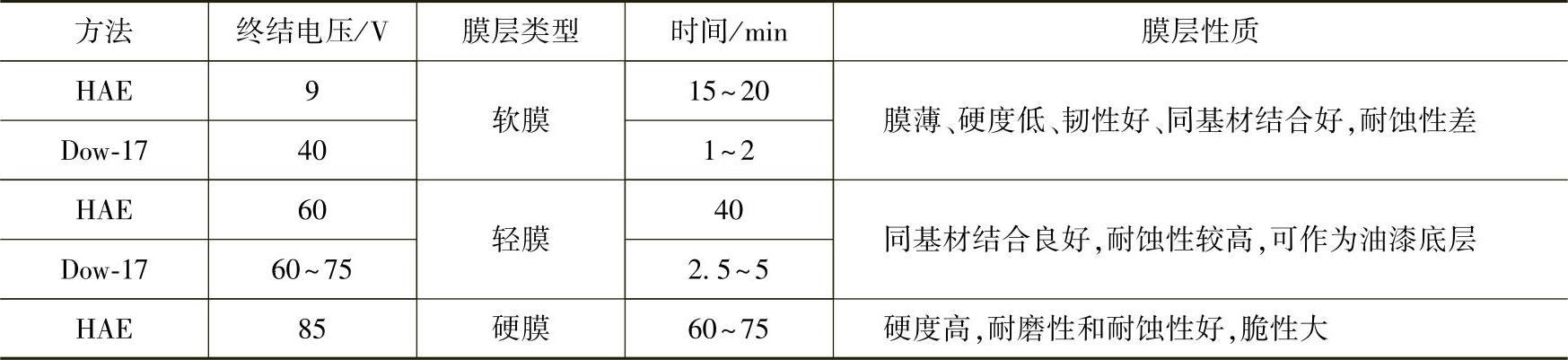

表2⁃65 终止电压与膜层的性能

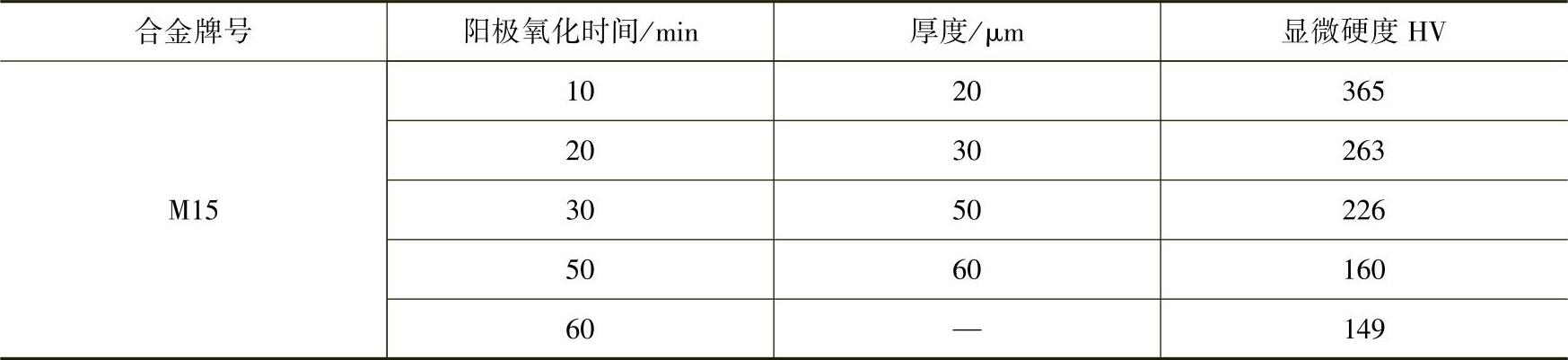

表2⁃66 镁合金上阳极氧化膜的显微硬度与厚度之间的关系

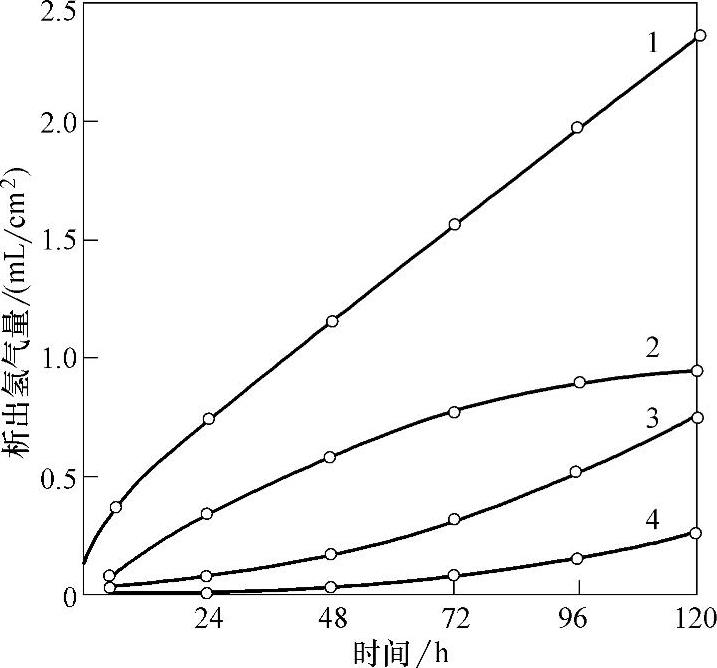

图2⁃32 在0.5%NaCl中镁合金上 产生的阳极氧化膜和铬酸盐 钝化膜防护性能的比较
1—未经处理的镁合金 2—铬酸盐钝化膜 3—阳极氧化膜 4—阳极氧化膜并经重铬酸盐封闭处理
（5）抗氯化钠溶液的防护性能 在镁合金上形成的阳极氧化膜和铬酸盐钝化膜的抗氯化钠溶液的防护性能，如图2⁃32所示。
可以看出，用重铬酸盐进行封闭处理，其防护性能明显提高（曲线4）。在实际生产中推荐使用质量分数为0.1%的K2Cr2O7和质量分数为0.65%的Na2HPO4溶液。
有关现代化学转化膜技术的文章
- 详细阅读
-
铝及铝合金阳极氧化膜的结构分析详细阅读
观察结果证明，采用铬酸、磷酸、草酸和硫酸得到的阳极氧化膜结构完全相同。表219 不同氧化膜中细胞或孔隙数目图24所示为铝及铝合金阳极氧化膜的多孔蜂窝结构，在其膜层上，微孔垂直于表面，其结构单元的尺寸、孔径、壁厚和阻挡层厚等参数均可由电解液成分和工艺参数控制。铝阳极氧化膜硬度与其他材料的硬度比较见表220。......
2023-06-22
-
优化镁合金阳极氧化工艺实例详细阅读
镁合金各种阳极氧化工艺见表276。表276说明如下：1）配方14可在ZM5、MB8等镁合金上获得浅绿色至深绿色的阳极氧化膜，厚度为10～30μm，有较高的抗蚀能力和耐磨性，也可作为油漆的良好底层，但膜层薄脆。2）配方17为Dow9法，对工件尺寸的影响很小，膜的耐蚀性良好，适用于含稀土元素镁合金及其他类型镁合金的氧化处理。3）配方18为Caustic阳极氧化法，溶液具有清洗作用，适用于各种镁合金。......
2023-06-22
-
氟化物阳极氧化处理镁合金的保护作用详细阅读
氟化物阳极氧化处理，本质上是一个阳极氧化处理，然后用后处理工艺将阳极氧化膜腐蚀脱去，再做转化膜处理，以获得保护作用。氟化物阳极氧化和脱膜工艺，可以用于所有镁合金和所有的加工形式。采用氟化物阳极氧化处理时，喷砂、抛丸清理后的酸性腐蚀可以省去。工件浸入阳极氧化处理溶液前，必须用有机溶剂除去厚的油脂层。镁合金必须悬挂在阳极氧化溶液中处理。阳极氧化处理产生厚度低于2.5μm的薄氟化镁膜层。......
2023-06-22
-
金属氧化的特点和性质分析详细阅读
金属氧化生成的氧化物薄膜的性质取决于氧化物薄膜分子的体积与生成此氧化物薄膜所消耗的金属体积之比，这个比值又称为Piling-Bedworth比，常用φ表示。一般认为要生成致密的氧化物薄膜，φ应该在1.2～2.0之间，此时生成的氧化物薄膜体积膨胀不大，又受到微小的压应力，能较好地阻止金属与氧的进一步接触。除此之外，金属氧化物薄膜能否有效地保护金属基体，还取决于该金属氧化物薄膜的物理性质以及与金属的结合力。......
2023-06-23
-
如何处理镁合金和铝合金的阳极氧化：工艺流程比详细阅读
表262 镁合金与铝合金阳极氧化处理的工艺流程比较①质量分数68%的浓硝酸与水以体积比1∶1配制。在铝的硫酸阳极氧化过程中形成的多孔结构则是形成的氧化铝层在电解液部分溶解的结果，孔径大约为0.1μm。......
2023-06-22
-
铝及铝合金草酸阳极氧化技术分析详细阅读
草酸阳极氧化就是在质量分数为2%～10%的草酸溶液中，通以直流、交流或交直流叠加电流进行铝及铝合金的阳极氧化。表229 铝及铝合金草酸阳极氧化工艺规范注：氧化时工件应带电入槽，并阶梯式升压。厚度小于0.6mm的铝及铝合金板材和有焊接头的铝合金工件上不适合用草酸阳极氧化法处理。......
2023-06-22
-
金属表面氧化膜的生长特性详细阅读
在这种情况下，表面氧化膜的生长取决于电子能否移入氧化膜中。图1-10在室温下，Cu、Fe、Al、Ag的氧化膜厚度随时间的变化2.薄氧化膜的生长规律按反对数规律，氧化膜停止生长的原因是膜厚的增加导致膜中电场强度的减小，致使离子的移动发生困难。此时，离子电流的强度与电场强度之间已不再符合指数关系，也就是说在超过室温的较高温度下，氧化膜的生长规律已不再适用。......
2023-06-23
相关推荐
