草酸阳极氧化就是在质量分数为2%～10%的草酸溶液中，通以直流、交流或交直流叠加电流进行铝及铝合金的阳极氧化。表229 铝及铝合金草酸阳极氧化工艺规范注：氧化时工件应带电入槽，并阶梯式升压。厚度小于0.6mm的铝及铝合金板材和有焊接头的铝合金工件上不适合用草酸阳极氧化法处理。......
2023-06-22
铝及铝合金阳极氧化膜的结构分析
【摘要】：观察结果证明，采用铬酸、磷酸、草酸和硫酸得到的阳极氧化膜结构完全相同。表219 不同氧化膜中细胞或孔隙数目图24所示为铝及铝合金阳极氧化膜的多孔蜂窝结构，在其膜层上，微孔垂直于表面，其结构单元的尺寸、孔径、壁厚和阻挡层厚等参数均可由电解液成分和工艺参数控制。铝阳极氧化膜硬度与其他材料的硬度比较见表220。
自1923年阳极氧化工艺问世以来，许多研究者都对其形成机理和组成结构进行了研究。电子显微镜观察表明，多孔膜为细胞状结构，其形状在膜的形成过程中会发生变化。观察结果证明，采用铬酸、磷酸、草酸和硫酸得到的阳极氧化膜结构完全相同。
氧化物细胞状结构的大小在决定氧化膜的多孔性和其他性质时都非常重要。受阳极氧化条件的影响，细胞大小可以用下式表示：
C=2WE+P
式中 C——细胞尺寸（0.1nm）；
W——壁厚（0.1nm/V）；
E——形成电压（V）；
P——孔隙直径（0.1nm），大约33nm。
表2⁃19列出了不同氧化膜中细胞或孔隙数目。

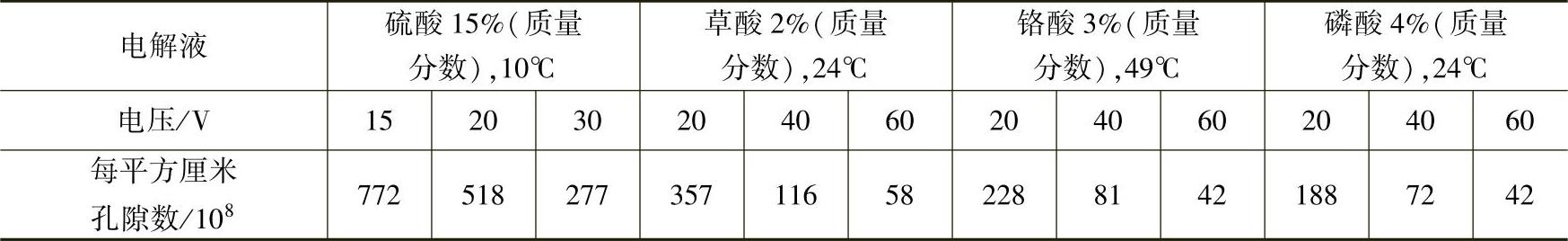

表2⁃19 不同氧化膜中细胞或孔隙数目
图2⁃4所示为铝及铝合金阳极氧化膜的多孔蜂窝结构，在其膜层上，微孔垂直于表面，其结构单元的尺寸、孔径、壁厚和阻挡层厚等参数均可由电解液成分和工艺参数控制。
另外，阳极氧化膜分为两层，内层靠近基体的是一层厚度仅有0.01～0.05μm的纯氧化铝（Al2O3）薄膜，硬度较高，能阻挡外界侵蚀；外层为多孔的氧化膜层，由带有一定的结晶水的氧化铝（Al2O3）组成，硬度较低。
铝阳极氧化膜硬度与其他材料的硬度比较见表2⁃20。
图2⁃4 铝及铝合金阳极氧化膜层结构示意图

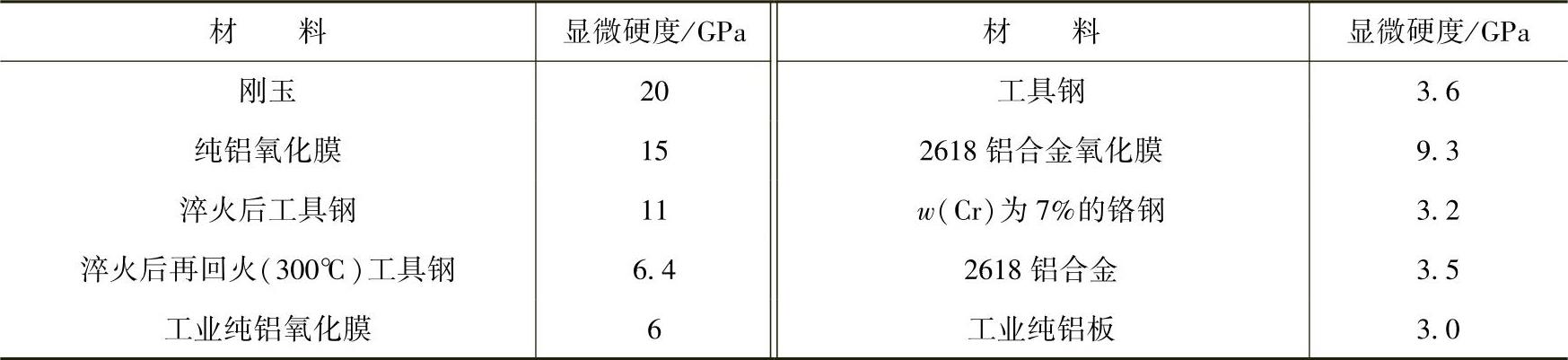

表2⁃20 铝阳极氧化膜硬度与其他材料的硬度比较
有关现代化学转化膜技术的文章
- 详细阅读
-
铝及铝合金硬质阳极氧化技术详细阅读
图220 硬质氧化工件获得硬质阳极氧化膜的方法如下：1）降低电解液的温度。2）硬质阳极氧化的温度低。在纯铝上可达1500HV以上，在铝合金中，7A04合金最易获得硬质阳极氧化膜。表240列出了7A04铝合金硬质阳极氧化膜各种摩擦偶的摩擦性能。铝镁合金硬质阳极氧化膜的击穿电压见表242。如7A04合金硬质阳极氧化处理后，疲劳强度可下降50%左右。......
2023-06-22
-
铝及铝合金阳极氧化的应用实例详细阅读
在纯水中浸0.1～0.5min，立即进入阳极氧化槽氧化。硅铝合金经过阳极氧化处理后则具有多孔、高硬度的特点，正满足了工件需要耐磨、储油等要求。进行硬质阳极氧化的工件中铜的质量分数应小于3%。......
2023-06-22
-
铝及铝合金硫酸阳极氧化工艺优化详细阅读
硫酸阳极氧化法，是指用稀硫酸作为电解液的阳极氧化处理。硫酸阳极氧化法获得的氧化膜较厚、无色透明，孔隙多、吸附性好，易于染色，其电解液成分简单、成本低、性能稳定、操作方便，火箭弹上的铝及铝合金工件大都采用硫酸阳极氧化。铝及铝合金的硫酸阳极氧化的溶液组成及工艺规范见表222。......
2023-06-22
-
铝及铝合金阳极氧化的其他方法优化技巧详细阅读
根据铝合金种类的不同，溴酸氧化膜可以从透明黄色到青铜色。铝及铝合金的微弧等离子体氧化是将铝及铝合金置于电解质的水溶液中，通过高压放电作用，使材料微孔中产生火花放电斑点，在热化学、电化学和等离子化学的共同作用下，在其表面形成一层以αAl2O3和γAl2O3为主的硬质陶瓷层的方法。......
2023-06-22
-
铝与铝合金的铬酸阳极氧化工艺详细阅读
但是如果在同样厚度条件下，铬酸阳极氧化膜的耐蚀能力比未经封闭的硫酸氧化膜高。铬酸阳极氧化溶液配方及工艺 铬酸阳极氧化工艺见表235。恒电压法始于美国，是一种强化型铬酸阳极氧化。铬酸的含量过高或过低均会降低氧化能力。铬酸阳极氧化法电解液中杂质为硫酸根、氯离子和三价铬。表236 铬酸阳极氧化膜常见故障、产生原因及解决方法......
2023-06-22
-
镁合金阳极氧化膜的性质分析详细阅读
在镁合金上制得的阳极氧化膜，其耐蚀性、耐磨性以及硬度一般都比用化学氧化法制得的要高，其缺点是膜层的脆性大，而且对于复杂的工件难以获得均匀的膜层。阳极氧化膜的结构及组成决定了膜层的性质，而不同的阳极氧化电解液及合金成分对于膜层的组成和结构又有很大的影响。膜层硬度 镁合金经阳极氧化处理后，随着膜层厚度的增长，其硬度明显下降，见表266。......
2023-06-22
-
铝及铝合金阳极氧化处理存在的问题及优化建议详细阅读
前面所举的铝及铝合金阳极氧化膜封闭工艺都是在加热的条件下进行的。为克服上述种种缺陷，近年来研究并开发出各种常温封闭工艺，并且有了很大的发展，目前，已经成为铝及铝合金阳极氧化膜封闭的主要处理手段。......
2023-06-22
相关推荐
