对膜层更厚、更难清除的不锈钢氧化皮，可以先用碱液浸煮，使氧化皮松动，然后再用酸洗进一步清除。部分未脱落的氧化皮可用10%～18%盐酸、15%硝酸钠及2.5%氯化钠水溶液活化直至清除干净。对于12Cr13、12Cr17等不锈钢的处理，溶液温度以50～60℃为宜。3）常温无毒害不锈钢氧化膜的清除。......
2023-06-22
不锈钢阳极氧化后处理方法优化
【摘要】：不锈钢阳极氧化所得的膜层结构较疏松，硬度不高，耐磨性及耐蚀性都不够高。可以通过钝化处理进一步提高膜层的硬度，增强其耐磨性以及耐蚀性。表217 不锈钢阳极氧化膜加温化学封闭工艺电解封闭法处理 电解封闭法处理如下：1）溶液配方及工艺。表218 不锈钢阳极氧化膜电解封闭工艺2）封闭工艺的影响。如果要求装饰性能好的，应注意控制封闭溶液的温度。
不锈钢阳极氧化所得的膜层结构较疏松，硬度不高，耐磨性及耐蚀性都不够高。可以通过钝化处理（封闭处理）进一步提高膜层的硬度，增强其耐磨性以及耐蚀性。封闭处理有化学加温封闭处理、电解封闭法处理及有机涂料处理等。
（1）化学加温封闭 不锈钢阳极氧化膜加温化学封闭工艺见表2⁃17。

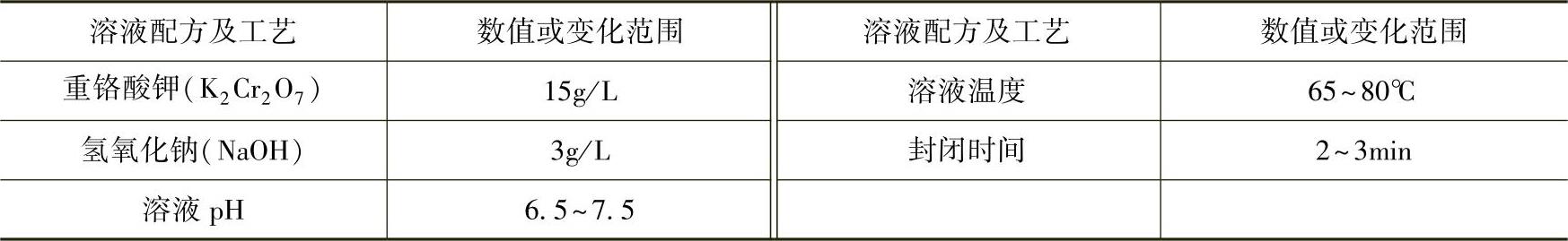

表2⁃17 不锈钢阳极氧化膜加温化学封闭工艺
（2）电解封闭法处理 电解封闭法处理如下：
1）溶液配方及工艺。不锈钢阳极氧化膜电解封闭工艺见表2⁃18。

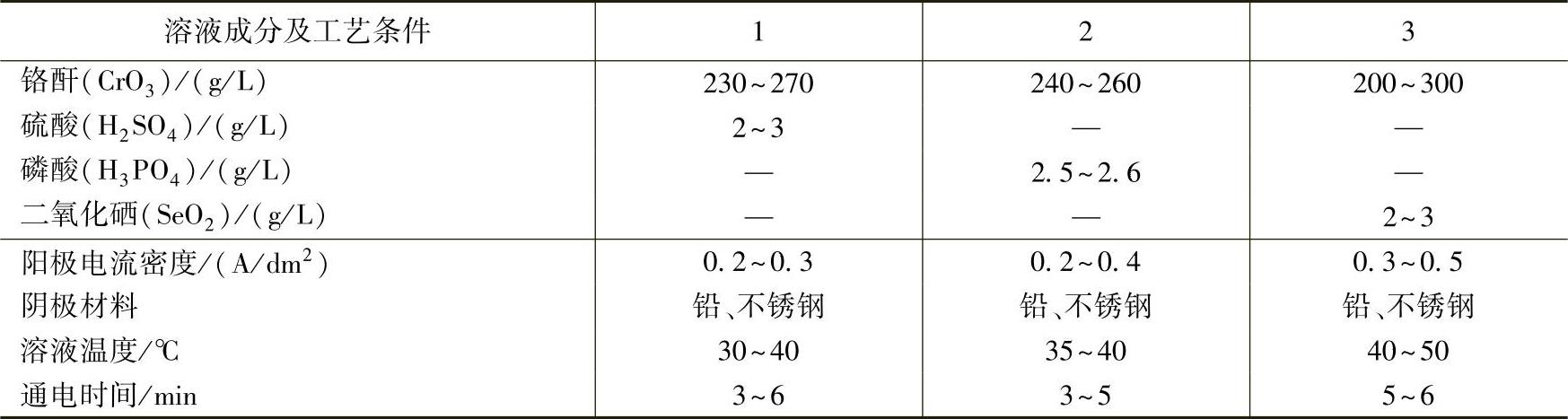

表2⁃18 不锈钢阳极氧化膜电解封闭工艺
2）封闭工艺的影响。
①封闭溶液成分：各种溶液中的硫酸、磷酸、二氧化硒是作为促进剂用的，主要是稳定膜层的色彩，效果不错。②封闭时间：封闭时间同样会影响封闭膜的质量，封闭时间太短，达不到封闭质量的要求，膜层质量差。封闭时间过长，颜色会随时间改变，而且浪费能源及时间，一般封闭时间控制在3～5min以内。③溶液的温度：溶液的温度高，封闭的速度快，封闭的效果也很好，但是颜色也变深，颜色不好控制。如果要求装饰性能好的，应注意控制封闭溶液的温度。但温度太低时，封闭膜的质量不好，效果差。④电流密度：电流密度对封闭膜的质量有一定的影响，电流密度高，封闭的速度快，效果也较好，但会使膜层的颜色变深，如果对色泽有较高要求时，电流密度不能高，控制在0.2～0.5A/dm2较合适。
有关现代化学转化膜技术的文章
- 详细阅读
-
铝合金阳极氧化预处理优化方法详细阅读
表面抛光 铝及铝合金型材或制件，视表面粗糙度情况及客户或产品设计的要求进行抛光处理，如表面已经达到理想的表面粗糙度，则不必再抛光。脱脂 铝及铝合金制件可根据表面的油污情况选择脱脂方法，如果油污厚重，可以先用有机溶剂脱脂，然后再进行化学脱脂。碱腐蚀 铝合金制件表面经脱脂及热水、冷水洗净后，表面仍有一层旧的氧化膜，这层膜在阳极氧化前要用碱蚀清除。......
2023-06-22
-
典型的镁合金阳极氧化方法详细阅读
在碱性溶液中，氢氧化钠是这类阳极氧化处理液的基本成分。酸性阳极氧化法以Dow17法为代表。溶液中氟化钾和氢氧化铝促使镁合金在阳极氧化的初始阶段能够迅速成膜。3）在阳极氧化开始阶段，必须迅速升高电压，维持规定的电流密度，才能获得正常的膜层。阳极氧化的终止电压视合金的种类及所需膜层的性质而定。该工艺形成的膜层主要由MgAl2O4组成，呈现不规则孔洞的粗糙膜结构特点，其孔径远大于传统的铝合金表面硫酸阳极氧化后的孔径。......
2023-06-22
-
钛及钛合金阳极氧化工艺优化详细阅读
活化后经水洗进入阳极氧化槽处理。阳极氧化处理 钛及钛合金阳极氧化工艺见表285。表285 钛及钛合金阳极氧化工艺溶液的配置及维护：先将工作体积的1/2左右的去离子水加到槽内，然后将计算量的磷酸和添加剂在不断搅拌条件下加入槽内，再用去离子水加至工作体积。......
2023-06-22
-
铝及铝合金阳极氧化的其他方法优化技巧详细阅读
根据铝合金种类的不同，溴酸氧化膜可以从透明黄色到青铜色。铝及铝合金的微弧等离子体氧化是将铝及铝合金置于电解质的水溶液中，通过高压放电作用，使材料微孔中产生火花放电斑点，在热化学、电化学和等离子化学的共同作用下，在其表面形成一层以αAl2O3和γAl2O3为主的硬质陶瓷层的方法。......
2023-06-22
-
CFX后处理优化方法详细阅读
图4.2-60 提取进口总压对话框图4.2-61 提取转子部件转矩对话框表4.2-1 提取转子部件扭矩的面这里首先要讲的是轴向力的提取步骤，通过轴向力的提取，分析设计是否合理。图4.2-63所示为后处理得到的性能曲线及设计参数的对照。图4.2-64 后处理几何体一般在计算后，首先要提取进出口压强、叶轮转矩等，从而计算出整个泵的单机及整机的扬程、功率、效率等结果，对比设计工况和真实实验值，从而判断数值模拟的正确与否。......
2023-06-26
-
优化镁合金阳极氧化工艺实例详细阅读
镁合金各种阳极氧化工艺见表276。表276说明如下：1）配方14可在ZM5、MB8等镁合金上获得浅绿色至深绿色的阳极氧化膜，厚度为10～30μm，有较高的抗蚀能力和耐磨性，也可作为油漆的良好底层，但膜层薄脆。2）配方17为Dow9法，对工件尺寸的影响很小，膜的耐蚀性良好，适用于含稀土元素镁合金及其他类型镁合金的氧化处理。3）配方18为Caustic阳极氧化法，溶液具有清洗作用，适用于各种镁合金。......
2023-06-22
-
钢铁在铜盐电解液中的阳极氧化优化方案详细阅读
阳极氧化工艺流程 钢铁在铜盐电解液中阳极氧化，所得到的氧化膜不但耐蚀，还可以根据不同的工艺得到不同颜色的膜层，使钢铁产品具有很好的装饰效果。阳极氧化溶液配方及工艺 钢铁在铜盐电解液中的阳极氧化工艺见表210。表210 钢铁在铜盐电解液中的阳极氧化工艺影响氧化膜层质量的主要因素 影响氧化膜层质量的主要因素如下：1）处理时间的影响。......
2023-06-22
相关推荐
