如何使用钳形电流表测量低压电气系统中的电流？
【摘要】：图1-6所示为钳形电流表实物图。钳形电流表由电流互感器和表头组成，在使用时，一般将钳形电流表串接在被测电路中。使用钳形电流表时应注意的事项1）钳形电流表适用于测量500V以下低压电气系统绝缘导线中的电流。2）在潮湿和雷雨天气，为保证安全，禁止在室外使用钳形电流表。由于钳形铁心互感器是一个电流互感器，它的二次绕组匝数较多，转换时相当于二次侧开路，将感应出很高的电压，若绝缘击穿，将造成仪表损坏和人身触电事故。
钳形电流表（简称钳流表）是制冷设备电气故障检修中最常用的仪表，是安装与维修空调器必备的测量仪表，主要用于测量空调器压缩机及电气线路运行电流大小，通过测量运行电流的大小来判断制冷系统是否存在故障。图1-6所示为钳形电流表实物图。
钳形电流表由电流互感器和表头组成，在使用时，一般将钳形电流表串接在被测电路中。当捏紧电流互感器的扳手时，铁心张开，被测电流所通过的导线（不必断开导线）可穿过铁心张开的缺口，当放开电流互感器的扳手后铁心闭合。
使用钳形电流表时应注意的事项
1）钳形电流表适用于测量500V以下低压电气系统绝缘导线中的电流。当测量小于5A的电流时，为了使测量值准确，在条件允许时将被测导线在钳形电流表铁心上绕几圈后再测，所得读数除以缠绕圈数后便是所测量的结果。
2）在潮湿和雷雨天气，为保证安全，禁止在室外使用钳形电流表。
3）使用钳形电流表应选好规格，测量前，观察一下指针（指针式钳形电流表）是否处于零位或数字是否为零（数字钳形电流表）。

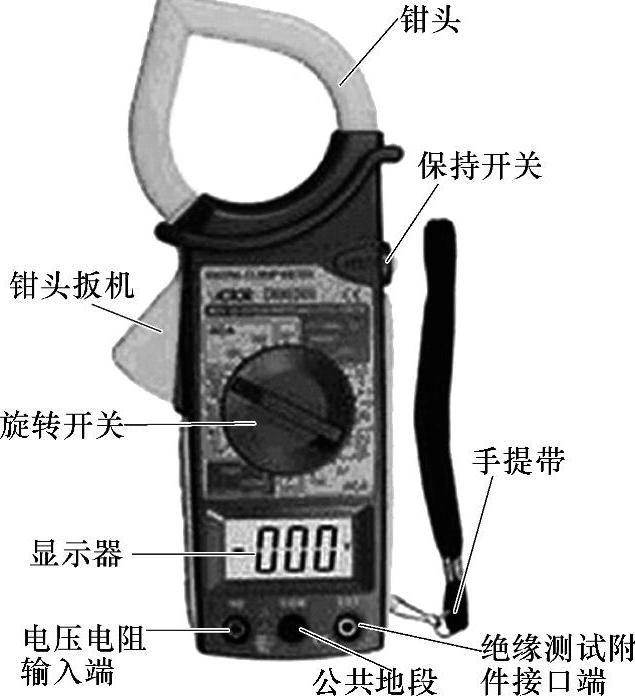

图1-6 钳形电流表
4）测量时，应将转换开关拨到合适量程挡位，当不好估计被测导线电流大小时，应将转换开关拨到量程最高挡进行测试，根据被测量值的大小把转换开关拨到合适的量程挡。
5）在测量中严禁转换量程挡。由于钳形铁心互感器是一个电流互感器，它的二次绕组匝数较多，转换时相当于二次侧开路，将感应出很高的电压，若绝缘击穿，将造成仪表损坏和人身触电事故。
