如何正确使用数字万用表

2023-06-22 理论教育版权反馈

【摘要】：若长期不使用万用表时，则需将万用表内部的电池取出来，避免电池漏液腐蚀表内其他元器件。使用数字万用表时应注意的事项如下：1）万用表电流量程为自动量程，若使用规定量程，必须按量程选择键。2）若不测量电流时，禁止使用电流插孔，以免烧坏万用表。主从JK触发器的工作原理如下：图1-3 数字万用表

万用表又称多用表（三用表、复用表），是一种多功能、多量程的测量仪表，是空调器维修的必备测试工具，一般可测量直流电流、直流电压、交流电压、电阻、交流电流、电容量、电感量及测量电路通断情况。常用的万用表有指针式和数字两种，通常由表头、测量电路及转换开关等三个主要部分组成。

其中，万用表的主要性能指标基本上取决于表头的性能。测量电路是用来把各种被测量转换到适合表头测量的微小直流电流的电路。它由电阻、半导体器件及电池组成，能将各种不同的被测量（电流、电压、电阻）、不同的量程，经过一系列的处理（整流、分流、分压）统一变成一定量限的微小直流电流送入表头进行测量。转换开关通常有两个，可用来选择各种不同的测量线路。

1.指针式万用表

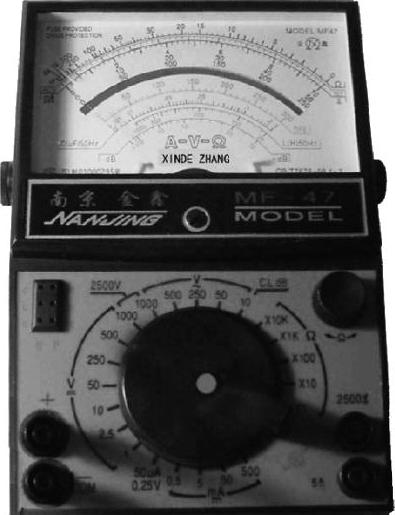

指针式万用表（见图1-2）是以表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。使用指针式万用表时应注意的事项如下：

1）在使用指针式万用表前，必须先进行机械调零，即在未测电量时，万用表指针应指在零电压（或零电流）的位置上。

2）在使用指针式万用表过程中，为确保测量的准确性及人身安全，应避免用手直接接触表笔的金属部分。

3）在使用指针式万用表时，必须水平放置，避免造成误差。

4）在使用指针式万用表测量时，如需换挡，应先断开表笔，再进行换挡。
