如何创建支架的轴测图？
【摘要】：图11-105 绘制直线19）调用CO“复制”命令，选择合适的直线向下复制7，效果如图11-106所示。例如，155 mm火炮的炮膛合力可以高达7×106N。将式（2.1）移项变形，得图11-109 绘制并复制构造线23）调用EL“椭圆”命令，捕捉合适的构造线交点，绘制两个半径均为6.5的等轴测圆，如图11-110所示。图11-110 绘制等轴测圆由式（2.2）可知，在后坐加速时期，炮膛合力Fpt转化成两部分，一部分是后坐部分的后坐运动惯性力，另一部分是通过反后坐装置作用于炮架的后坐力FR。
支架轴测图主要运用了“直线”命令、“椭圆”命令、“复制”命令和“修剪”命令。
【操作实训】创建支架轴测图
1）将“中心线”图层置为当前，调用XL“构造线”命令，在绘图区的任意位置绘制3条相互垂直的构造线，如图11-88所示。
2）按＜F5＞快捷键，切换至等测平面俯视图，将“粗实线”图层置为当前，调用EL“椭圆”命令，捕捉中心线交点，分别绘制半径为6.5和12的等轴测圆，如图11-89所示。
图11-88 绘制构造线
图11-89 绘制等轴测圆

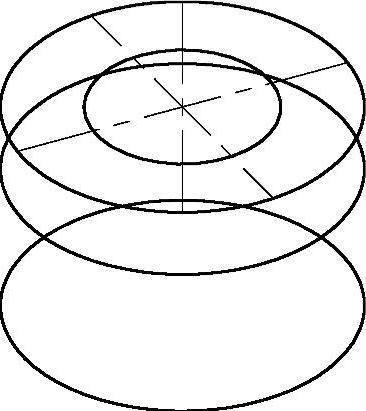

3）调用TR“修剪”命令，修剪多余的构造线；调用CO“复制”命令，将大圆向下依次复制5和16，如图11-90所示。

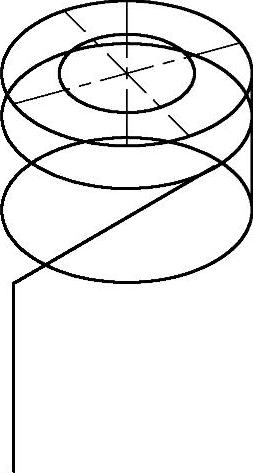

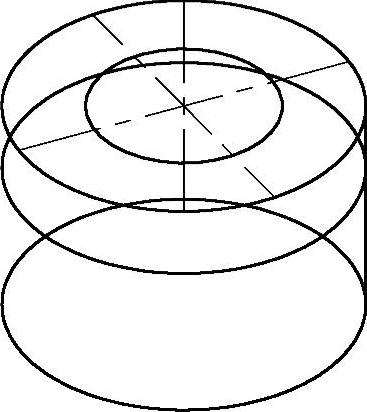

4）调用L“直线”命令，捕捉最上方大圆和最下方大圆的右象限点，连接直线，如图11-91所示。
图11-90 复制图形
图11-91 连接直线
5）调用L“直线”命令，输入FROM“捕捉自”命令，捕捉圆心点，依次输入（@10.3，-10.9）、（@-23.6，-13.7）和（@0，-22），绘制直线，如图11-92所示。
6）调用CO“复制”命令，将新绘制的所有直线向左复制9和24，如图11-93所示。
图11-92 绘制直线
图11-93 复制图形

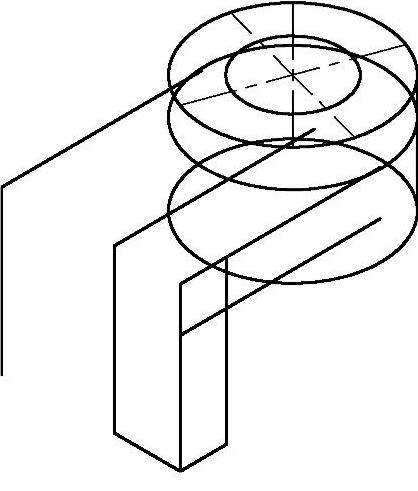

7）调用L“直线”命令，捕捉第一次复制后垂直直线的下端点，依次输入（@7.8，-4.5）、（@5.5，3.2），绘制直线，如图11-94所示。
8）调用CO“复制”命令，选择合适的直线，向右上方进行复制操作，如图11-95所示。
图11-94 绘制直线
图11-95 复制图形

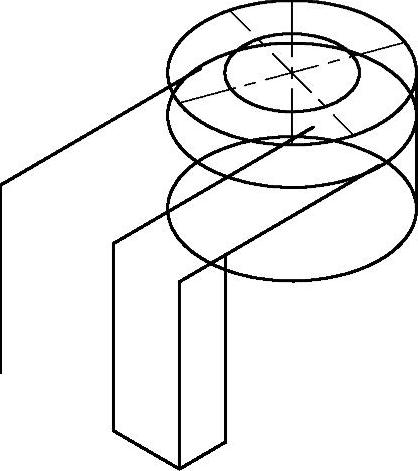

9）调用CO“复制”命令，将合适的直线向下复制6，如图11-96所示。
10）调用F“圆角”命令，修改圆角半径为10，拾取合适的直线，进行圆角操作，如图11-97所示。
图11-96 复制直线
图11-97 圆角图形

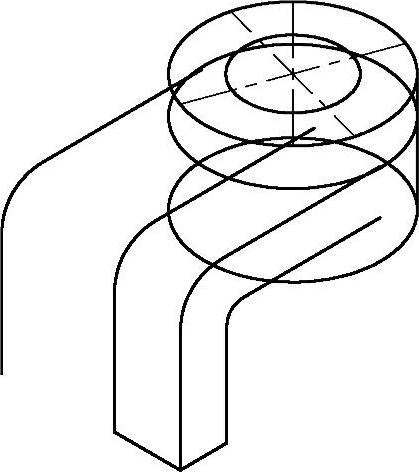

11）调用F“圆角”命令，修改圆角半径为4，拾取合适的直线，进行圆角操作，如图11-98所示。
12）调用CO“复制”命令，将最右侧的垂直直线向左进行复制操作，效果如图11-99所示。
图11-98 圆角图形
图11-99 复制图形

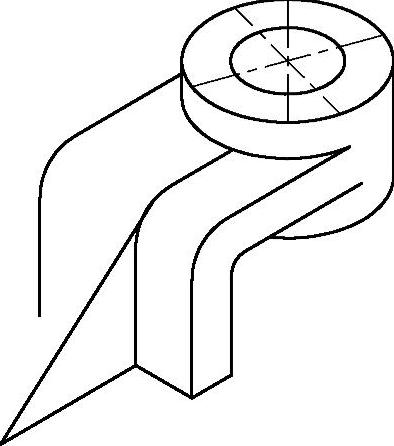

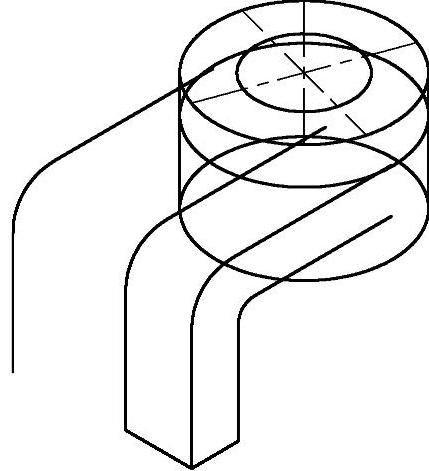

13）调用TR“修剪”命令，修剪多余的图形；调用E“删除”命令，删除多余的图形，效果如图11-100所示。
14）调用L“直线”命令，输入FROM“捕捉自”命令，捕捉圆心点，依次输入（@-18.5，-19.1）、（@-21.4，-33.9）和（@18.8，10.9），绘制直线，如图11-101所示。
图11-100 修剪并删除图形
图11-101 绘制直线

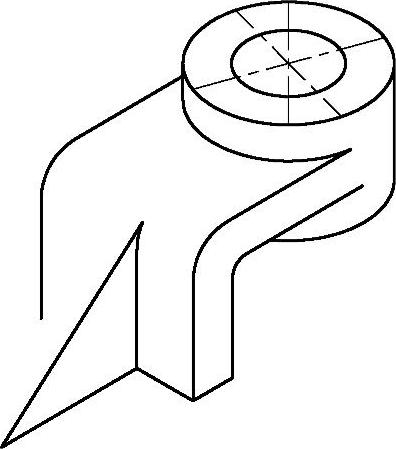

15）调用TR“修剪”命令，修剪多余的图形；调用E“删除”命令，删除多余的图形，效果如图11-102所示。

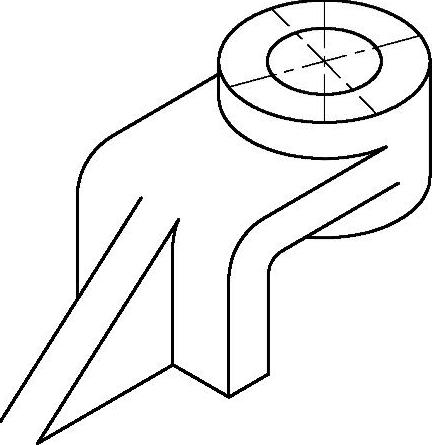

16）调用CO“复制”命令，将修剪后的倾斜直线向左复制6；调用TR“修剪”命令，修剪多余的图形，如图11-103所示。
图11-102 修剪并删除图形
图11-103 复制并修剪图形
17）调用L“直线”命令，捕捉右下方合适垂直直线的下端点，依次输入（@7.9，-4.6）、（@-24.3，-14.1）、（@-36.4，21）、（@24.3，14.1）和（@1.9，-1.1），绘制直线，效果如图11-104所示。
18）调用L“直线”命令，捕捉新绘制直线的右上方端点，输入（@0，-7），绘制直线，如图11-105所示。
图11-104 绘制直线
图11-105 绘制直线

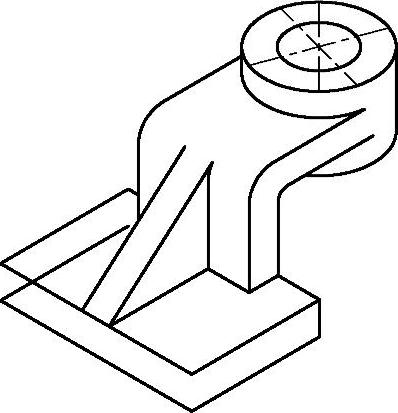

19）调用CO“复制”命令，选择合适的直线向下复制7，效果如图11-106所示。

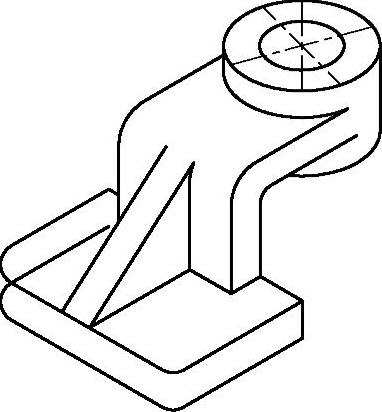

20）调用F“圆角”命令，修改圆角半径为4，拾取合适的直线，进行圆角操作，如图11-107所示。
图11-106 复制图形
图11-107 圆角图形

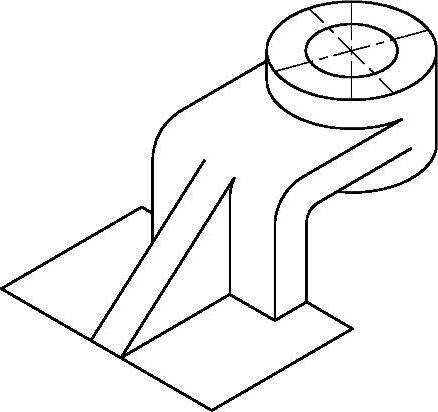

21）调用L“直线”命令，依次捕捉左侧圆角的合适端点，连接直线；调用TR“修剪”命令，修剪多余的图形，如图11-108所示。

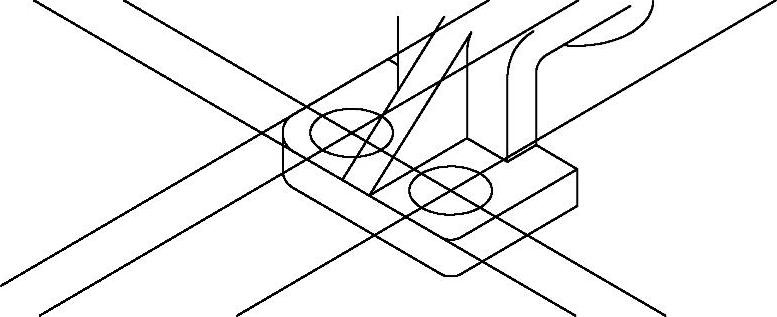

22）调用XL“构造线”命令，依次绘制合适的构造线对象，调用CO“复制”命令，将左侧的倾斜直线向右依次复制10和32，将左下方的倾斜直线向右上方复制10，如图11-109所示。
图11-108 修改图形
图11-109 绘制并复制构造线

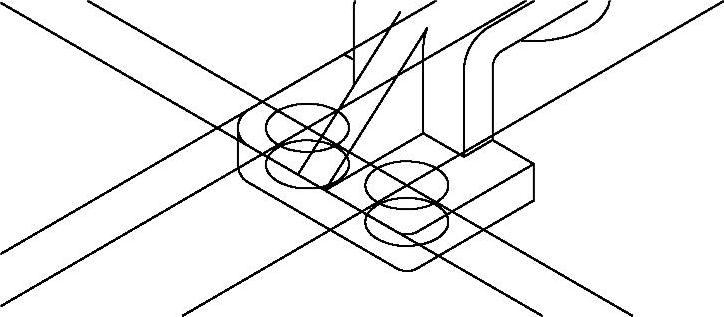

23）调用EL“椭圆”命令，捕捉合适的构造线交点，绘制两个半径均为6.5的等轴测圆，如图11-110所示。
24）调用CO“复制”命令，将新绘制的两个等轴测圆向下复制7，如图11-111所示。
图11-110 绘制等轴测圆
图11-111 复制图形

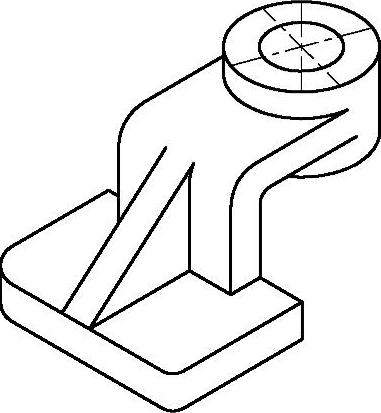

25）调用TR“修剪”命令，修剪多余的图形；调用E“删除”命令，删除多余的图形，并将修剪后的相应直线修改至“中心线”图层，效果如图11-112所示。
