如何创建皮带轮的主视图？
【摘要】：图2-4给出了石墨烯化学势μc为不同值时,单环吸波器的吸收曲线图,其中点线、点划线和实线分别代表μc=0.4 eV、0.7 eV和1.0 eV时的结果,结构的其他参数保持不变。图8-52 偏移图形图2-5 TM模式下单环吸波器在8 THz处y Oz截面的电场z分量分布图图2-6给出了圆环内半径R 1=0.6μm、1.0μm和1.4μm时单环吸波器的吸收曲线。可见随着R 1的增大,吸收峰的幅值、带宽都得到了较大的提升。图8-53 修剪并删除图形
皮带轮主视图运用了“圆”命令、“偏移”命令、“修剪”命令和“环形阵列”命令。
【操作实训】创建皮带轮主视图

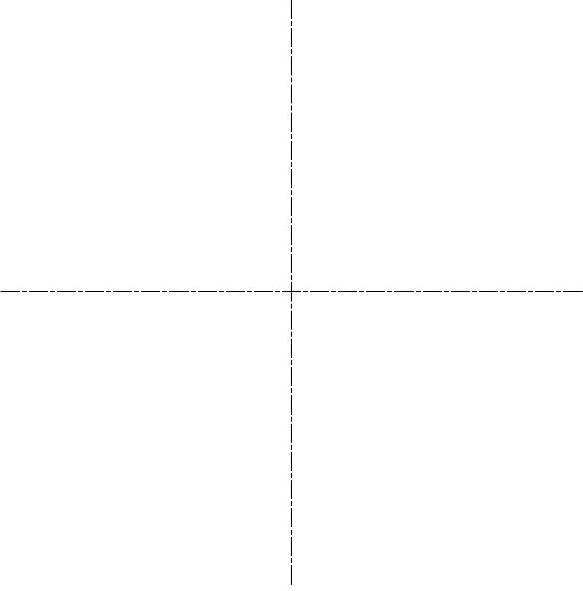

1）将“中心线”图层置为当前，调用L“直线”命令，绘制两条长度均为210、且相互垂直的直线，如图8-46所示。

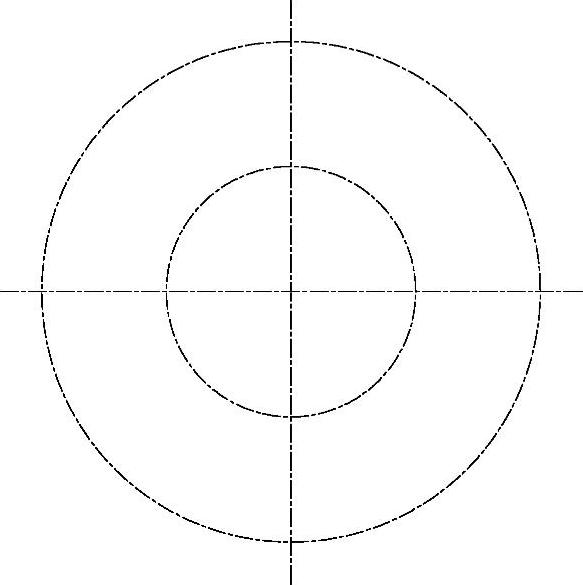

2）调用C“圆”命令，捕捉中心线交点，分别绘制半径为45和90的圆，如图8-47所示。
图8-46 绘制直线
图8-47 绘制圆
3）将“粗实线”图层置为当前，调用C“圆”命令，捕捉中心线交点，分别绘制半径为10.5、12.5、20.5、22.5、67、69、93、95的圆，如图8-48所示。

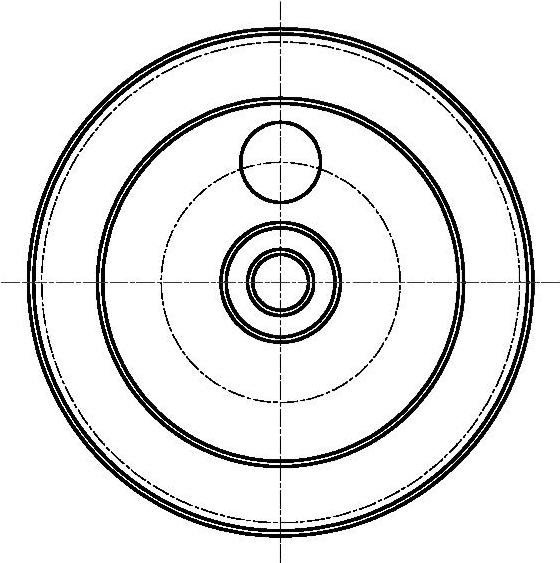

4）调用C“圆”命令，捕捉半径为45的圆与垂直中心线的上方交点，绘制半径为15的圆，如图8-49所示。
图8-48 绘制圆
图8-49 绘制圆(https://www.chuimin.cn)

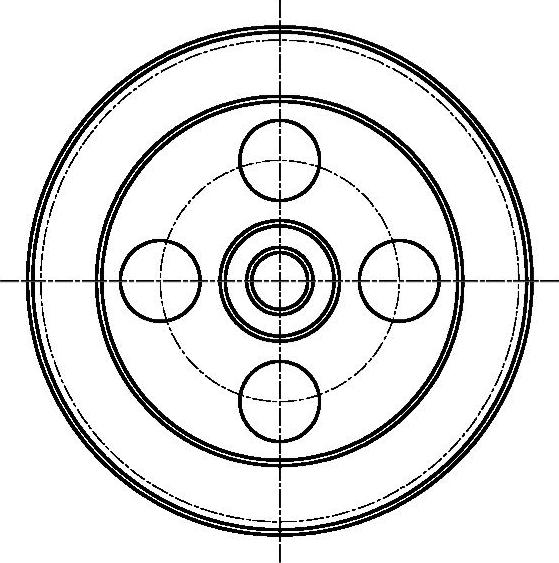

5）调用ARRAYPOLAR“环形阵列”命令，选择新绘制的圆，捕捉中心线交点，修改“项目数”为4，进行环形阵列操作，如图8-50所示。

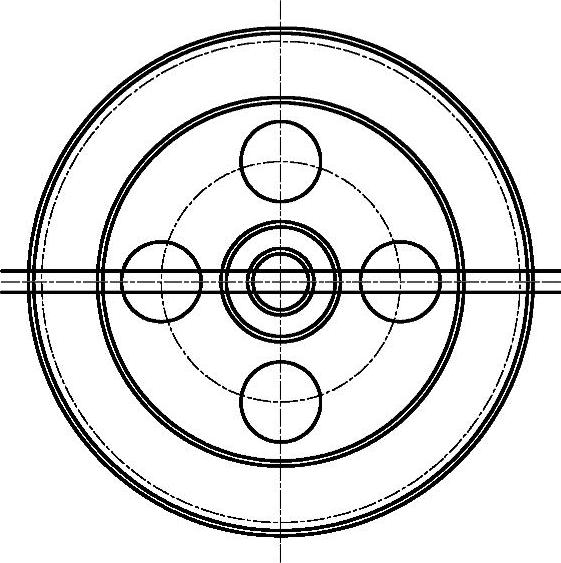

6）调用O“偏移”命令，依次输入L和C，将水平直线向上偏移4，向下偏移4，如图8-51所示。
图8-50 环形阵列图形
图8-51 偏移图形

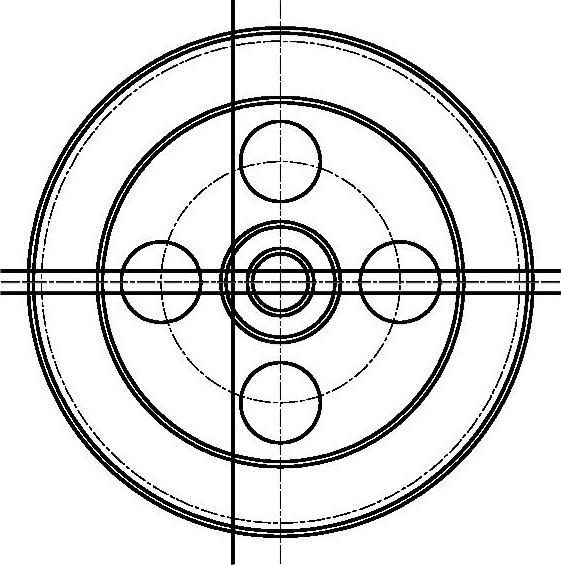

7）调用O“偏移”命令，依次输入L和C，将垂直直线向左偏移18，如图8-52所示。
8）调用TR“修剪”命令，修剪多余的图形；调用E“删除”命令，删除多余图形，如图8-53所示。
图8-52 偏移图形
图8-53 修剪并删除图形
