手机主板的结构设计优化方案

手机主板

建模方式可参考视频（手机主板）。

注意：在本环节的学习之前，应提前建立音量键模型。

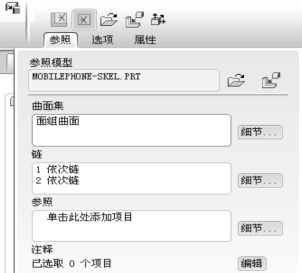

（1）单击【插入】菜单的【共享数据】选项卡的【复制几何】按钮，如图4－114所示，打开复制几何操控板。在曲面集中按住Ctrl键点选如图4－115所示的所有曲面，点击选取链右侧的【细节】按钮，弹出如图4－116所示的链菜单，在小图框中选取如图4－117所示的链，完成后获得如图4－118所示的操控板，点击菜单的【】完成操作，获得复制几何模型。

图4－114　复制几何按钮

图4－115　选取曲面集

图4－116　选取链菜单

图4－117　选取链集

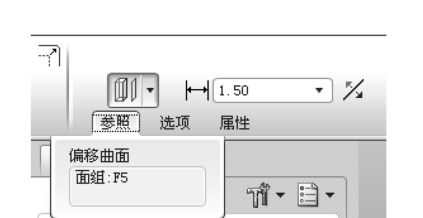

（2）单击【编辑】菜单的【偏移】按钮，弹出如图4－119所示的投影参照操控板。在绘图区点击选取如图4－120所示的表面，并设置向内侧的方向。点击菜单的【】完成操作，获得偏移模型。

图4－118　复制几何菜单

图4－119　偏移菜单

图4－120　点选模型

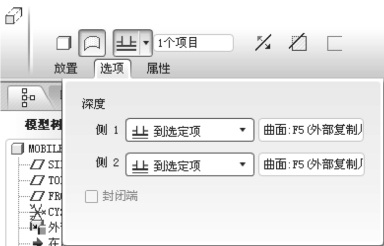

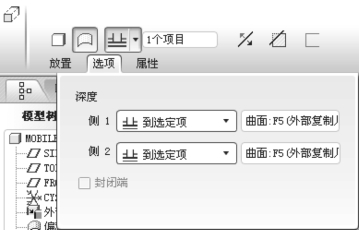

（3）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取RIGHT作为草绘平面，在草绘模块中点选上部的直线链条轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为双向拉伸至指定平面，如图4－121所示，在拉伸设计操控板上单击【】按钮，完成如图4－122所示的实体创建。

图4－121　拉伸菜单

图4－122　拉伸实体

（4）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取RIGHT作为草绘平面，在草绘模块中点选下部的直线链条轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为双向拉伸至指定平面，如图4－123所示，在拉伸设计操控板上单击【】按钮，完成如图4－124所示的实体创建。

图4－123　拉伸菜单

图4－124　拉伸实体

（5）单击【编辑】菜单的【合并】按钮，弹出如图4－125所示的合并参照操控板。在绘图区点击选取如图4－126所示的表面，并设置方向。点击菜单的【】完成操作，获得如图4－127所示的模型。

图4－125　合并菜单

图4－126　点选模型

图4－127　合并实体

（6）单击【编辑】菜单的【修剪】按钮，弹出如图4－128所示的修剪参照操控板。在绘图区点击选取如图4－129所示的表面，并设置方向。点击菜单的【】完成操作，获得如图4－130所示的模型。

图4－128　修剪菜单

图4－129　点选模型

图4－130　修剪实体

（7）单击【编辑】菜单的【合并】按钮，弹出如图4－131所示的合并参照操控板。在绘图区点击选取如图4－132所示的表面，并设置方向。点击菜单的【】完成操作，获得如图4－133所示的合并模型。

图4－131　合并菜单

图4－132　点选模型

图4－133　合并实体

（8）单击【编辑】菜单的【合并】按钮，弹出如图4－134所示的合并参照操控板。在绘图区点击选取表面，并设置方向。点击菜单的【】完成操作，获得如图4－135所示的合并模型。

图4－134　合并菜单

图4－135　合并实体

（9）单击【编辑】菜单的【实体化】按钮，弹出如图4－136所示的操控板。在曲面中点选所有曲面如图4－137所示。点击菜单的【】完成操作，获得实体模型。

图4－136　实体化菜单

图4－137　实体化模型

（10）单击【】按钮，打开【壳特征】操控板，如图4－138所示，系统按照默认的方式对模型进行抽壳处理，单击【参照】按钮，激活【移除的曲面】收集器，选取实体的上表面作为移除参照，如图4－139所示。在【壳特征】操控板中，输入壳体的【厚度值】为1.5。点击菜单的【】完成操作，获得如图4－140所示的实体模型。

图4－138　壳菜单

图4－139　移除的表面

图4－140　抽壳实体

（11）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取TOP作为草绘平面，在草绘模块中点选下部的链条轮廓如图4－141所示。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为穿透所有平面，如图4－142所示，在拉伸设计操控板上单击【】按钮，完成如图4－143所示的实体创建。

图4－141　拉伸草绘

图4－142　拉伸菜单

图4－143　拉伸实体

（12）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取后表面作为草绘平面，在草绘模块中点选下部的链条轮廓如图4－144所示。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为5，去除材料如图4－145所示，在拉伸设计操控板上单击【】按钮，完成如图4－146所示的实体创建。

（13）点击FRONT平面，单击基准特征工具栏中的【】按钮，弹出如图4－147所示的基准平面菜单，绘制如图4－148所示的DTM2基准平面。

图4－144　拉伸草绘

图4－145　拉伸菜单

图4－146　拉伸实体

图4－147　基准平面菜单

图4－148　基准平面模型

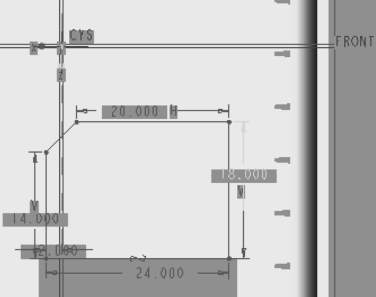

（14）单击【】轮廓筋图标按钮，打开【筋特征】操控板，如图4－149所示。单击【参照】面板中的【定义】按钮，选择DTM2基准平面为草绘平面，单击【草绘】按钮，进入草绘模式。绘制如图4－150所示的截面图形，绘制时注意必须使截面直线与相邻两图元相交，单击【】按钮，回到零件模式。在【筋特征】操控板中，输入筋的【厚度值】为05，如图4－151所示，单击【】按钮，完成筋特征的创建。

图4－149　【筋特征】操控板

图4－150　绘制截面草图

图4－151　筋特征的创建

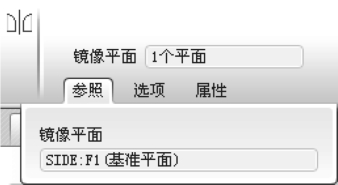

（15）选取筋板实体，单击【】（镜像）按钮，系统在设计界面顶部打开镜像复制操控板，如图4－152所示，选取SIDE基准平面作为镜像平面，使用默认的参数，点击【】完成镜像操作，如图4－153所示。

图4－152　镜像菜单

图4－153　镜像实体

（16）按住Ctrl键点选两侧筋板模型，点击鼠标右键，选择【成组】选项。单击【】（阵列）按钮，打开【阵列】操控板，在阵列类型下拉列表中选择阵列类型为【尺寸】类型，如图4－154所示。在方向1上，输入阵列数量为12，距离7，效果如图4－155所示。单击操控板中的【】按钮，完成尺寸阵列的创建，如图4－156所示。

图4－154　尺寸阵列菜单

图4－155　尺寸阵列位置

图4－156　尺寸阵列实体

（17）点击SIDE平面，单击基准特征工具栏中的【】按钮，弹出如图4－157所示的基准平面菜单，绘制如图4－158所示的DTM3基准平面。

图4－157　基准平面菜单

图4－158　基准平面模型

（18）单击【】（轮廓筋）按钮，打开【筋特征】操控板，如图4－159所示。单击【参照】面板中的【定义】按钮，选择DTM3基准平面为草绘平面，单击【草绘】按钮，进入草绘模式。绘制如图4－160所示的截面图形，绘制时注意必须使截面直线与相邻两图元相交，单击【】按钮，回到零件模式。在【筋特征】操控板中，输入筋的【厚度值】为0.5，如图4－161所示，单击【】按钮，完成筋特征的创建。

图4－159　【筋特征】操控板

图4－160　绘制截面草图

图4－161　筋特征的创建

（19）单击【】（阵列）按钮，打开【阵列】操控板，在阵列类型下拉列表中选择阵列类型为【尺寸】类型，如图4－162所示。在方向1上，输入阵列数量为5，距离12，效果如图4－163所示。单击操控板中的【】按钮，完成尺寸阵列的创建，如图4－164所示。

图4－162　尺寸阵列菜单

图4－163　尺寸阵列位置

图4－164　尺寸阵列实体

图4－165　旋转草绘

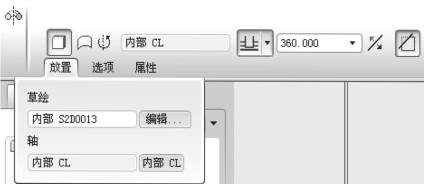

（20）单击【】（旋转）按钮，在弹出的【旋转】界面中点击【放置】按钮弹出草绘对话框，选取模型后表面作为草绘平面，在草绘模块中绘制如图4－165所示的旋转剖面图，创建电池扣口。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置旋转角度为360，如图4－166所示，在拉伸设计操控板上单击【】按钮，完成如图4－167所示的实体创建。

（21）单击【】按钮，打开如图4－168所示的圆角特征操控板，输入边长为0.5，点选如图4－169所示的所有边，点击菜单的【】完成操作，获得倒角特征模型。

图4－166　旋转菜单

图4－167　旋转实体

图4－168　圆角菜单

图4－169　圆角曲线

（22）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取模型顶表面作为草绘平面，在草绘模块中绘制如图4－170所示的拉伸剖面图，创建螺柱轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置对称拉伸厚度为穿透，如图4－171所示，在拉伸设计操控板上单击【】按钮，完成如图4－172所示的实体创建。

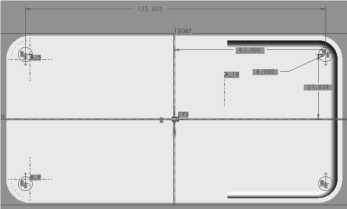

图4－170　拉伸草绘

图4－171　拉伸菜单

图4－172　拉伸实体

（23）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取模型底表面作为草绘平面，在草绘模块中绘制如图4－173所示的拉伸剖面图，创建螺柱芯孔轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置对称拉伸厚度为7，如图4－174所示，在拉伸设计操控板上单击【】按钮，完成如图4－175所示的实体创建。

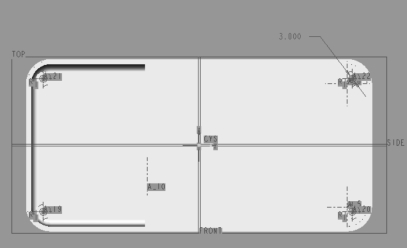

图4－173　拉伸草绘

图4－174　拉伸菜单

（24）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取模型顶表面作为草绘平面，在草绘模块中绘制如图4－176所示的拉伸剖面图，创建螺柱阶梯孔轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置对称拉伸厚度为穿透，如图4－177所示，在拉伸设计操控板上单击【】按钮，完成的图4－178所示如实体创建。

图4－175　拉伸实体

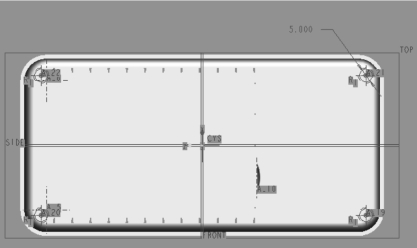

图4－176　拉伸草绘

图4－177　拉伸菜单

（25）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取后表面作为草绘平面，在草绘模块中绘制如图4－179所示的拉伸剖面图。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为2.5，去除材料操作后如图4－180所示，在拉伸设计操控板上单击【】按钮，完成如图4－181所示的实体创建。

图4－178　拉伸实体

图4－179　拉伸草绘

图4－180　拉伸菜单

图4－181　拉伸实体

（26）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取前表面作为草绘平面，在草绘模块中绘制如图4－182所示的拉伸剖面图。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为2.5，去除材料操作后如图4－183所示，在拉伸设计操控板上单击【】按钮，完成如图4－184所示的实体创建。

图4－182　拉伸草绘

图4－183　拉伸菜单

图4－184　拉伸实体

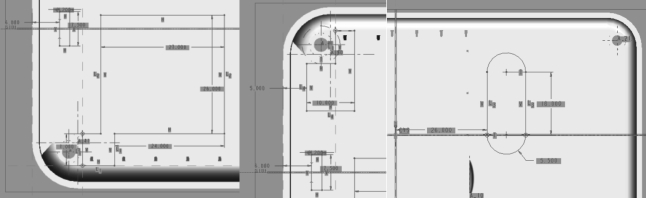

（27）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取电池内表面作为草绘平面，在草绘模块中绘制如图4－185所示的拉伸剖面组图。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置对称拉伸厚度为10，去除材料操作后如图4－186所示，绘图区效果如图4－187所示，在拉伸设计操控板上单击【】按钮，完成如图4－188所示的实体创建。

（28）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取模型内表面作为草绘平面，在草绘模块中绘制如图4－189所示的拉伸剖面图，创建SIM卡槽轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为1，如图4－190所示，在拉伸设计操控板上单击【】按钮，完成如图4－191所示的实体创建。

图4－185　拉伸草绘组图

图4－186　拉伸菜单

图4－187　拉伸效果

图4－188　拉伸实体

图4－189　拉伸草绘

图4－190　拉伸菜单

图4－191　拉伸实体

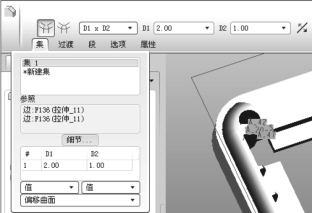

（29）单击【】按钮，打开如图4－192所示的倒角特征操控板，输入边长为2×1，点选如图4－193所示的所有边，点击菜单的【】完成操作，获得倒角特征模型。

图4－192　倒角菜单

图4－193　倒角曲线

（30）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取模型下表面作为草绘平面，在草绘模块中绘制如图4－194所示的拉伸剖面图，创建电源接口轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为1，如图4－195所示，在拉伸设计操控板上单击【】按钮，完成如图4－196所示的实体创建。

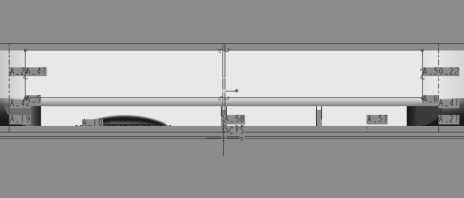

图4－194　拉伸草绘

图4－195　拉伸菜单

（31）单击【】（拉伸）按钮，在弹出的【拉伸】界面中点击【放置】按钮弹出草绘对话框，选取模型下表面作为草绘平面，在草绘模块中绘制如图4－197所示的拉伸剖面图，创建电源、耳机接口轮廓。点击右侧工具栏的【】按钮，退出草绘模块。完成以上操作以后，设置拉伸厚度为10，如图4－198所示，在拉伸设计操控板上单击【】按钮，完成如图4－199所示的实体创建。

图4－196　拉伸实体

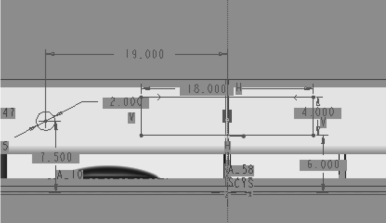

图4－197　拉伸草绘

图4－198　拉伸菜单

（32）单击【】按钮，打开如图4－200所示的圆角特征操控板，输入边长为0.5，点选如图4－201所示的所有边，点击菜单的【】完成操作，获得圆角特征模型。

图4－199　拉伸实体

图4－200　圆角菜单

图4－201　圆角曲线

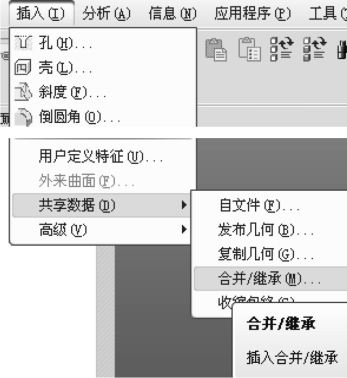

（33）单击【插入】菜单的【共享数据】选项卡的【合并／继承】按钮，如图4－202所示，打开外部切除操控板。点击打开文件按钮，点选音量键模型，点击右侧【去除材料】按钮，如图4－203所示，点击菜单的【】完成操作，获得如图4－204所示合并后的几何模型。

图4－202　合并／继承按钮

图4－203　合并／继承菜单

图4－204　合并后的模型

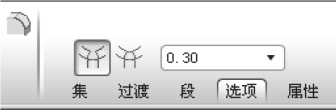

（34）单击【】按钮，打开如图4－205所示的圆角特征操控板，输入边长为0.3，点选如图4－206所示的所有边，点击菜单的【】完成操作，获得倒圆角特征模型。

图4－205　圆角菜单

图4－206　圆角曲线
