恒螺距螺纹切削指令G33详解

2023-06-22 理论教育版权反馈

【摘要】：图4-22多段连续螺纹编程图4-23螺纹变锥角退刀4）在G33螺纹切削中，轴速度由主轴转速和螺距的大小确定。需要注意的是，在螺纹加工期间，主轴修调开关必须保持不变，否则将可能导致螺纹乱牙，且进给修调开关无效。

G33指令可以加工圆柱螺纹、圆锥螺纹、外螺纹/内螺纹、单线螺纹/多线螺纹、多段连续螺纹。

1.指令格式

G33　X_Z_I_K_SF=_

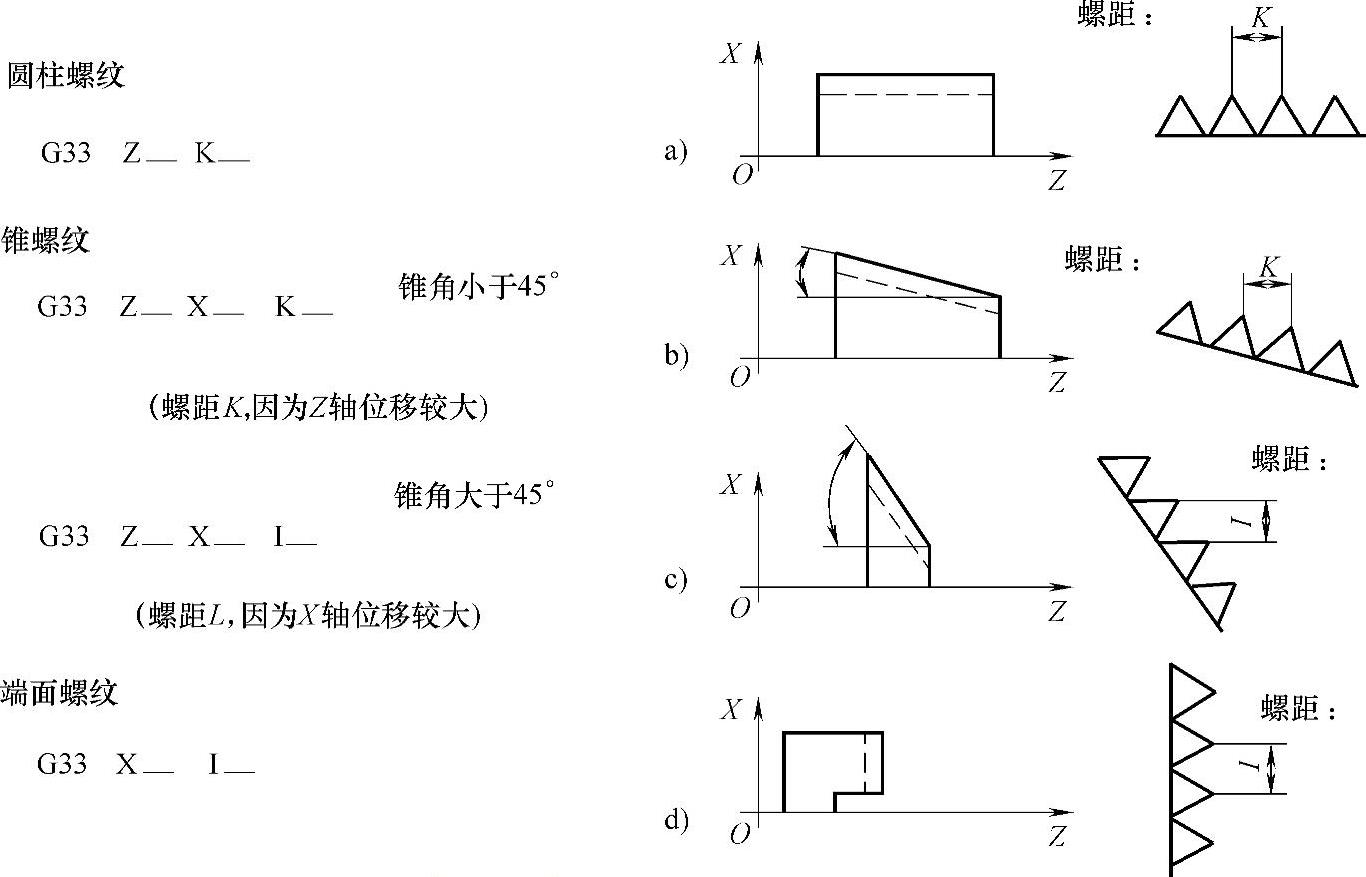

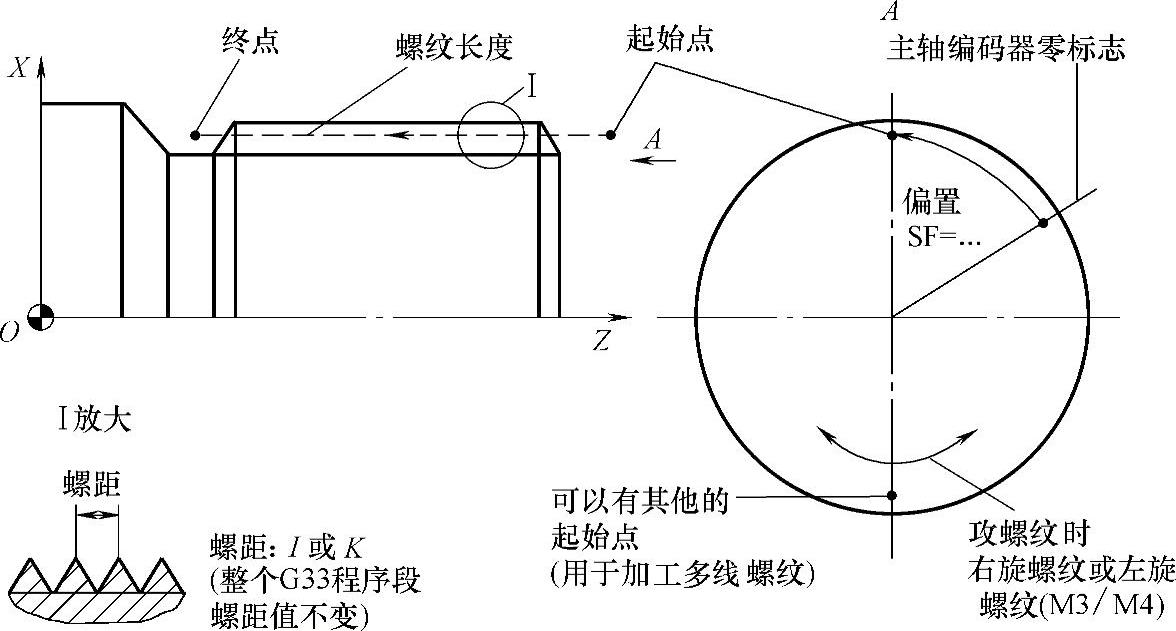

该式为G33编程的通式，X、Z为螺纹终点坐标（考虑导出量），I、K为X、Z方向螺纹导程的分量，给出其中大的一个分量即可。螺纹编程有四种情况，如图4-18a～d所示。SF为加工多线螺纹时刀具的偏移量，如图4-19所示。当进行螺纹的车削加工时（包括内、外螺纹），主轴的旋向、刀具的走刀方向确定了螺纹的旋向，如图4-20所示。

2.应用说明

1）编写螺纹加工程序时，要注意设置升速进刀段和降速退刀段。

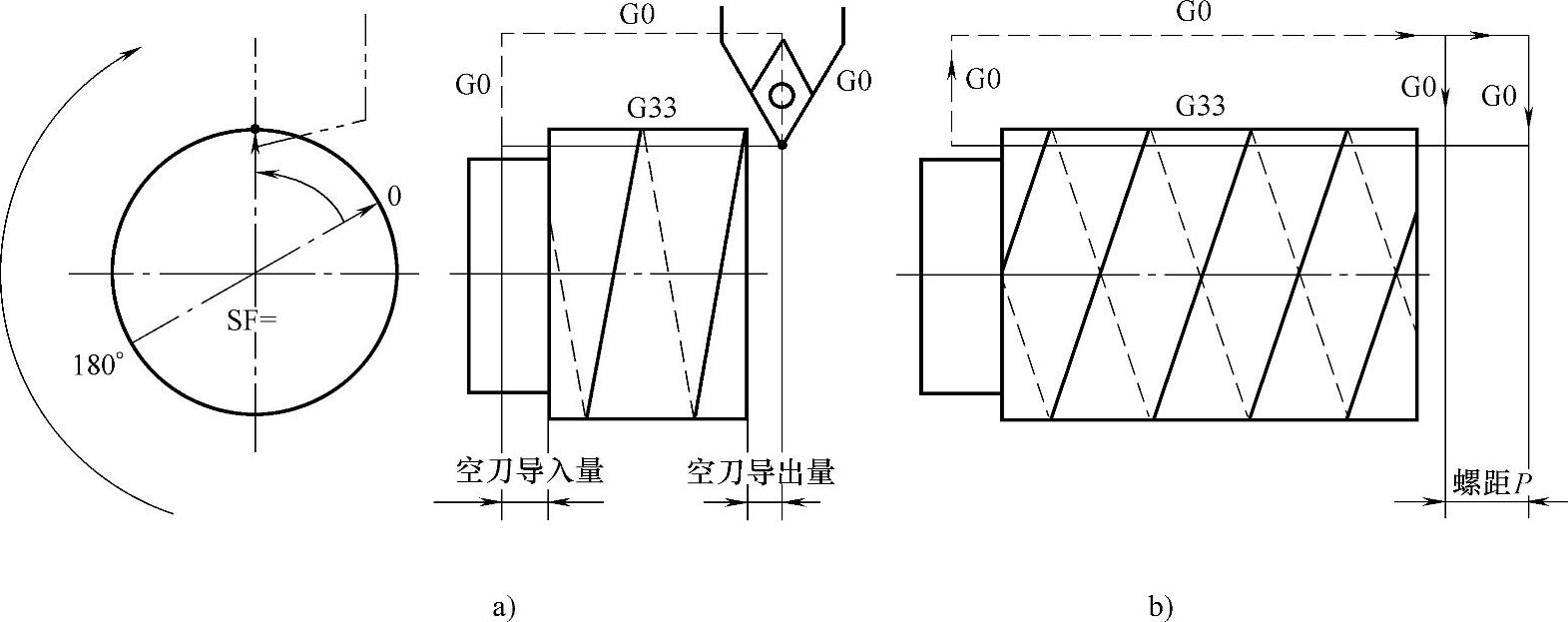

2）多线螺纹的加工可以采用周向起始点偏移法（图4-21a）或轴向起始点偏移法（图4-21b）。周向起始点偏移法车多线螺纹时，不同螺旋线在同一起点切入，利用SF周向错位360°/n（n为螺纹线数）的方法分别进行车削。轴向起始点偏移法车多线螺纹时，不同螺旋线在轴向错开一个螺距位置切入，采用相同的SF（可共用默认值）。
