前端外壳零件模型及特征创建详解

2023-06-22 理论教育版权反馈

【摘要】：零件模型及相应的模型树如图21.12.1所示。Step3.创建图21.12.4所示的零件特征——拉伸1。图21.12.4 拉伸1图21.12.4 拉伸1图21.12.5 截面草图Step4.创建图21.12.6所示的草图1。选取图21.12.7所示的平面为草图平面，进入草图环境，绘制图21.12.8所示的草图1。Step8.创建图21.12.12所示的曲线上的点集2。

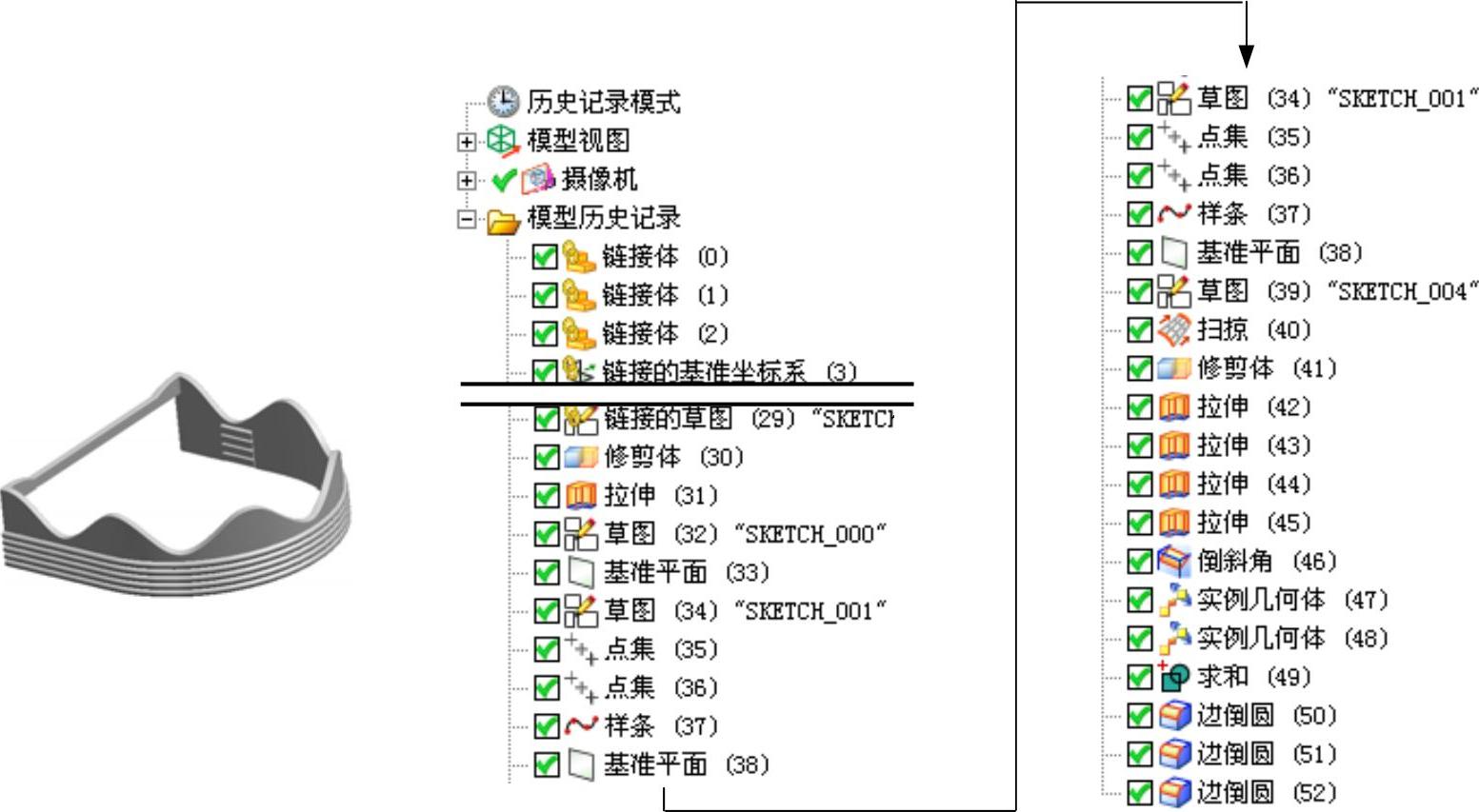

去毛器前端外壳（CRUST.PRT）是从四级控件（FOURTH.PRT）中分割出来的，它继承了四级控件的外观形状，然后加以修饰。零件模型及相应的模型树如图21.12.1所示。

Step1.创建crust层。在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统进入fourth模型区域激活装配；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名crust，单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框；选取四级控件中的实体、片体、草图、基准和CSYS，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成crust层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

图21.12.1 零件模型及模型树

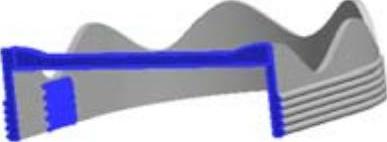

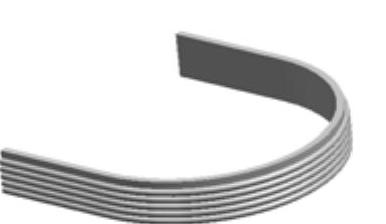

Step2.创建图21.12.2所示的零件特征——修剪体1。选取图21.12.3所示的模型体为要修剪的目标体，单击鼠标中键，选取图21.12.3所示的片体为刀具体，单击按钮，使箭头指向被修剪的部分（隐藏片体）。

图21.12.2 修剪体1

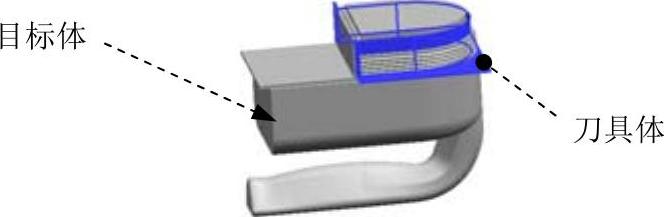

图21.12.3 定义目标对象

Step3.创建图21.12.4所示的零件特征——拉伸1。在绘图区选取图21.12.5所示的草图为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

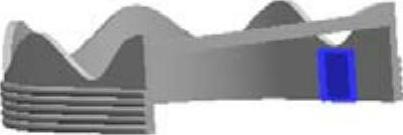

图21.12.4 拉伸1

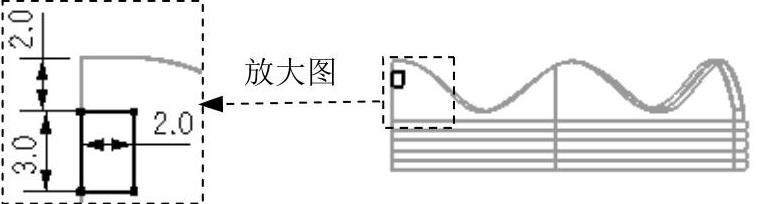

图21.12.5 截面草图

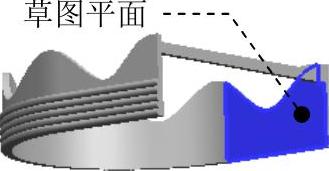

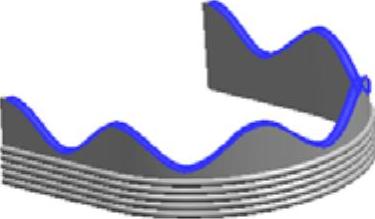

Step4.创建图21.12.6所示的草图1。选取图21.12.7所示的平面为草图平面，进入草图环境，绘制图21.12.8所示的草图1。

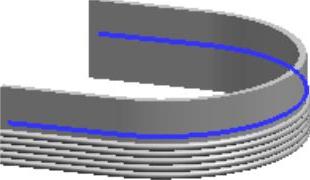

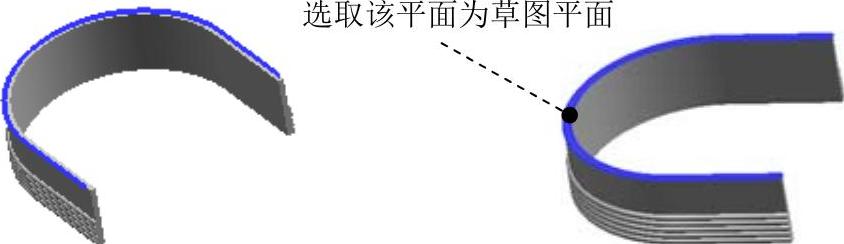

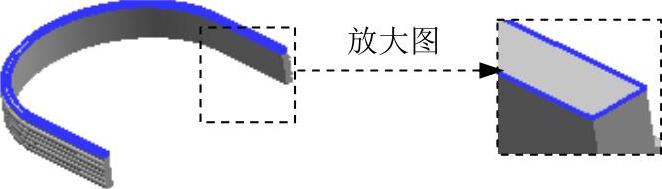

图21.12.6 草图1（建模环境）图21.12.7定义草图平面

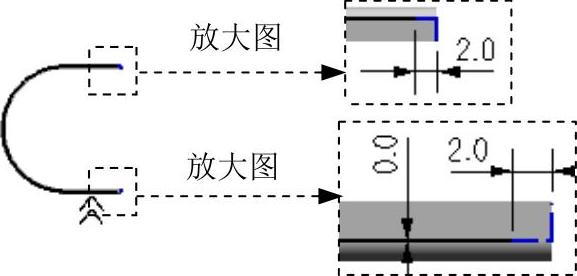

图21.12.8 草图1（草图环境）

Step5.创建图21.12.9所示的基准平面1。选择下拉菜单命令，其他参数采用系统默认设置值（注：具体参数和操作参见随书光盘）。

Step6.创建图21.12.10所示的草图2。选取基准平面1为草图平面，把草图1投影到基准平面1上。

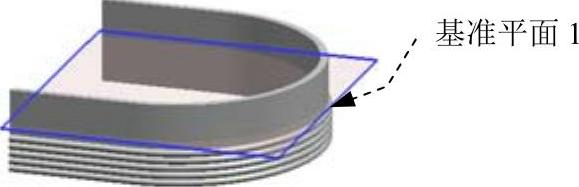

图21.12.9 基准平面1

图21.12.10 草图2（建模环境）

Step7.创建图21.12.11所示的曲线上的点集1。选择下拉菜单命令，系统弹出“点集”对话框；在“点集”对话框的下拉列表中选择选项，在区域的下拉列表中选择，在区域中单击按钮，选择草图1的曲线；在区域的文本框输入数值6，在文本框中输入数值0，在文本框中输入数值100；单击按钮，完成点集1的创建。

Step8.创建图21.12.12所示的曲线上的点集2。选择下拉菜单命令，系统弹出“点集”对话框；在“点集”对话框的下拉列表中选择选项，在区域的下拉列表中选择，在区域中单击按钮，选择草图2的曲线；在区域的文本框中输入数值5，在文本框中输入数值10，在文本框中输入数值90；单击按钮，完成点集2的创建。

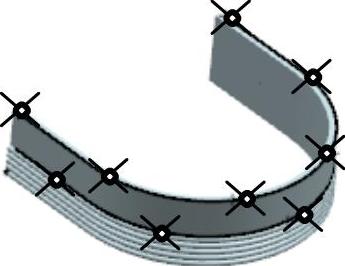

图21.12.11 点集1

图21.12.12 点集2

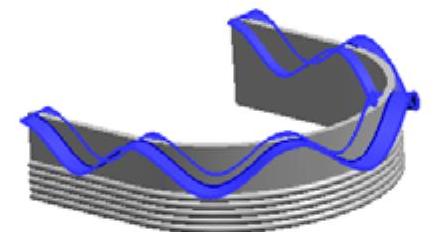

Step9.创建图21.12.13所示的艺术样条。选择下拉菜单命令，系统弹出“艺术样条”对话框；在“艺术样条”对话框的下拉列表中单击按钮选项，把区域的调节为5，其他参数采用系统默认参数设置；在区域单击按钮，在绘图区间隔选取点集1和点集2中的相应点，绘制艺术样条曲线，单击按钮，完成样条曲线的初步绘制；双击刚刚绘制的样条曲线；系统弹出“艺术样条”对话框；右击图21.12.14所示的样条曲线结束端点，在弹出的快捷菜单中选择命令，此时该端点出现约束控制手柄，如图21.12.14所示；单击图21.12.14所示的约束控制球，然后拖动图21.12.14所示的实体边线的端点，完成此端点的约束调整；调整样条曲线所有点的约束，使每一点的切线方向分别与草图1和草图2相合，最终结果如图21.12.13所示。

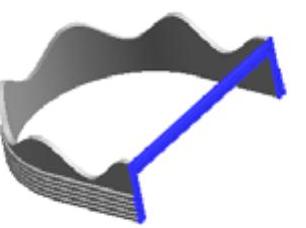

图21.12.13 艺术样条1

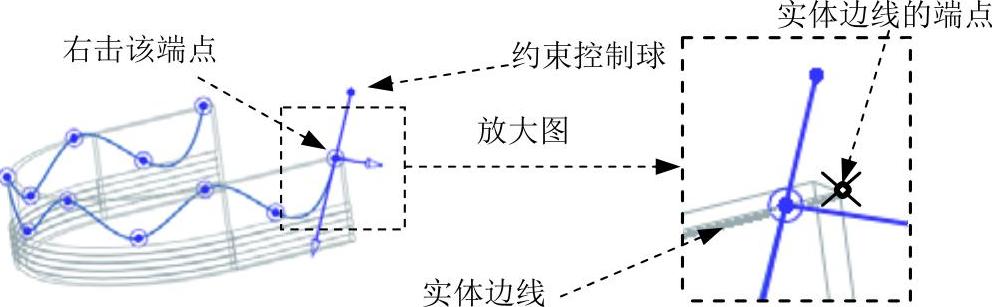

图21.12.14 约束手柄

说明：绘制样条线时，注意开启“选择条”工具条上的“现有点”捕捉功能，以便准确选取到对象。

注意：在添加点的约束时，可以先从两端开始，再到中间区域，这样便于添加。

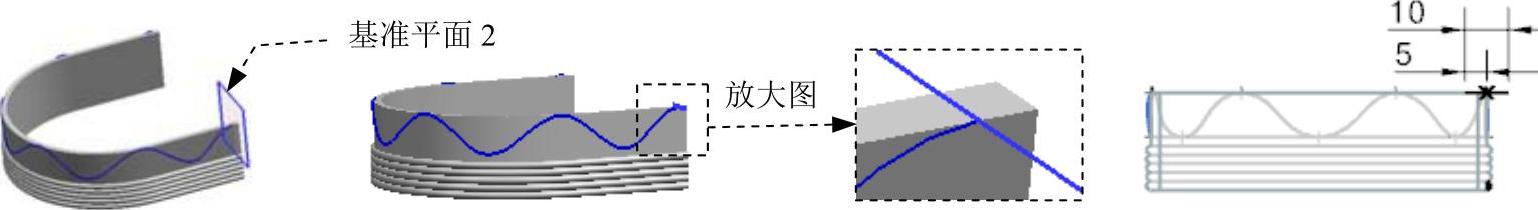

Step10.创建图21.12.15所示的基准平面2。选择下拉菜单命令，在区域的下拉列表中选择选项，在绘图区选取曲面上的艺术样条曲线为曲线对象；在区域的下拉列表中选择选项；在文本框中输入值0，其他参数采用系统默认设置值。

Step11.创建图21.12.16所示的草图3。选取基准平面2为草图平面，绘制图21.12.17所示的草图3。

图21.12.15 基准平面2图21.12.16草图3（建模环境）图21.12.17草图3（草图环境）

Step12.创建图21.12.18所示的零件特征——扫掠。选择下拉菜单命令，系统弹出“扫掠”对话框；在区域单击按钮，在绘图区域中选取草图3为截面线串1（每次在选取草图后都要单击鼠标中键确认）；在区域单击按钮，在绘图区域选取艺术样条为扫掠引导线；其他参数采用系统默认设置值；单击“扫掠”对话框中的按钮，完成扫掠的创建。

Step13.创建图21.12.19所示的零件特征——修剪体2。选取模型体为修剪的目标体，单击鼠标中键后，选取扫掠特征为刀具体，可通过“反向”按钮调整修剪方向，箭头指向被修剪的部分。

图21.12.18 扫掠特征

图21.12.19 修剪体2

Step14.创建图21.12.20所示的零件特征——拉伸2。选取ZX基准平面为草图平面，绘制图21.12.21所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.12.20 拉伸2

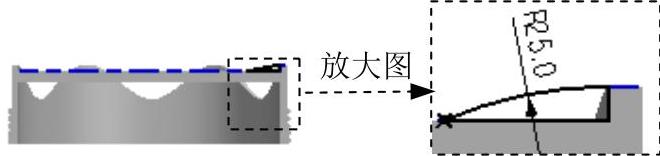

图21.12.21 截面草图

Step15.创建图21.12.22所示的零件特征——拉伸3。选取图21.12.20所示的平面为草图平面，绘制图21.12.23所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域中选择选项；其他参数采用系统默认设置值。

图21.12.22 拉伸3

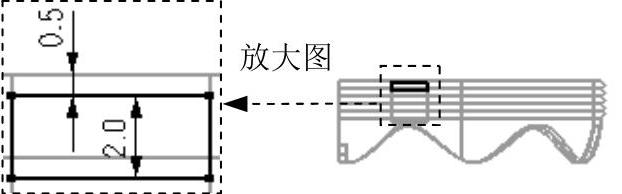

图21.12.23 截面草图

Step16.创建图21.12.24所示的零件特征——拉伸4。选取图21.12.25所示的平面为草图平面，绘制图21.12.26所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值-73；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

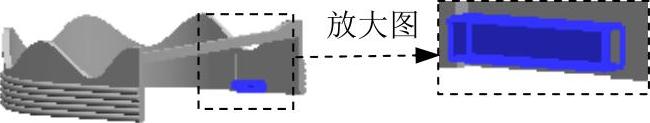

图21.12.24 拉伸4

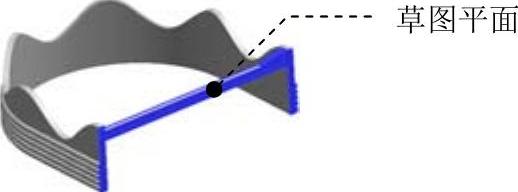

图21.12.25 定义草图平面

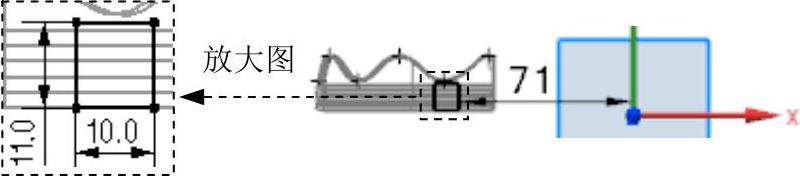

图21.12.26 截面草图

Step17.创建图21.12.27所示的零件特征——拉伸5。选取图21.12.28所示的平面为草图平面，绘制图21.12.29所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1.5；在区域中选择选项；其他参数采用系统默认设置值。

图21.12.27 拉伸5

图21.12.28 定义草图平面

图21.12.29 截面草图

Step18.创建图21.12.30b所示的倒斜角特征。选择下拉菜单命令，选择图21.12.30a所示的边线为倒角参照边，在下拉列表中选择选项，并在文本框输入值1.5，在文本框中输入值50；单击按钮，完成倒斜角特征的创建。

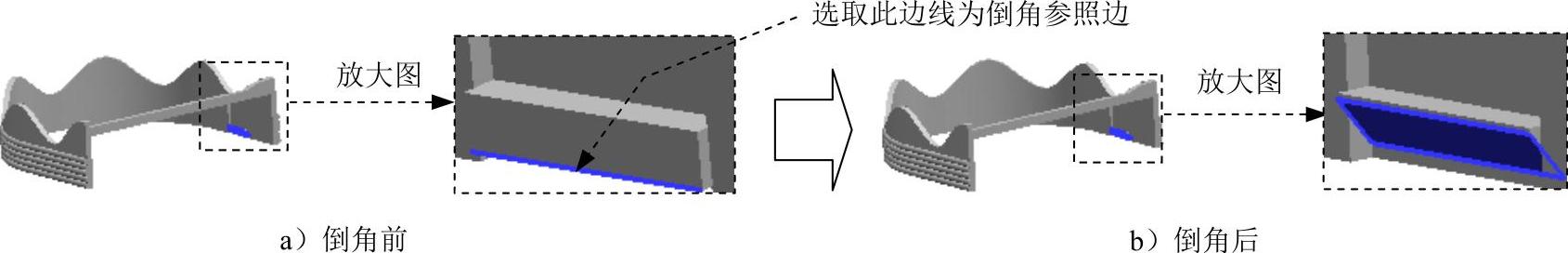

图21.12.30 倒斜角特征

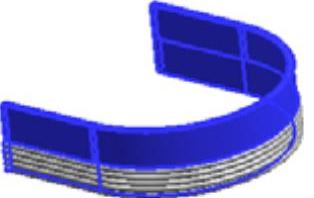

Step19.创建图21.12.31所示的零件特征——阵列几何特征。选择下拉菜单命令，系统弹出“阵列几何特征”对话框；在对话框中的下拉列表中选择选项，选取拉抻5和倒斜角为阵列几何特征，在区域的下拉列表中选择选项，在下拉列表中选择选项，然后在文本框中输入阵列数量为4，在文本框中输入阵列节距值为-2.5；其他参数采用系统默认设置值；单击按钮，完成阵列几何特征的创建。
