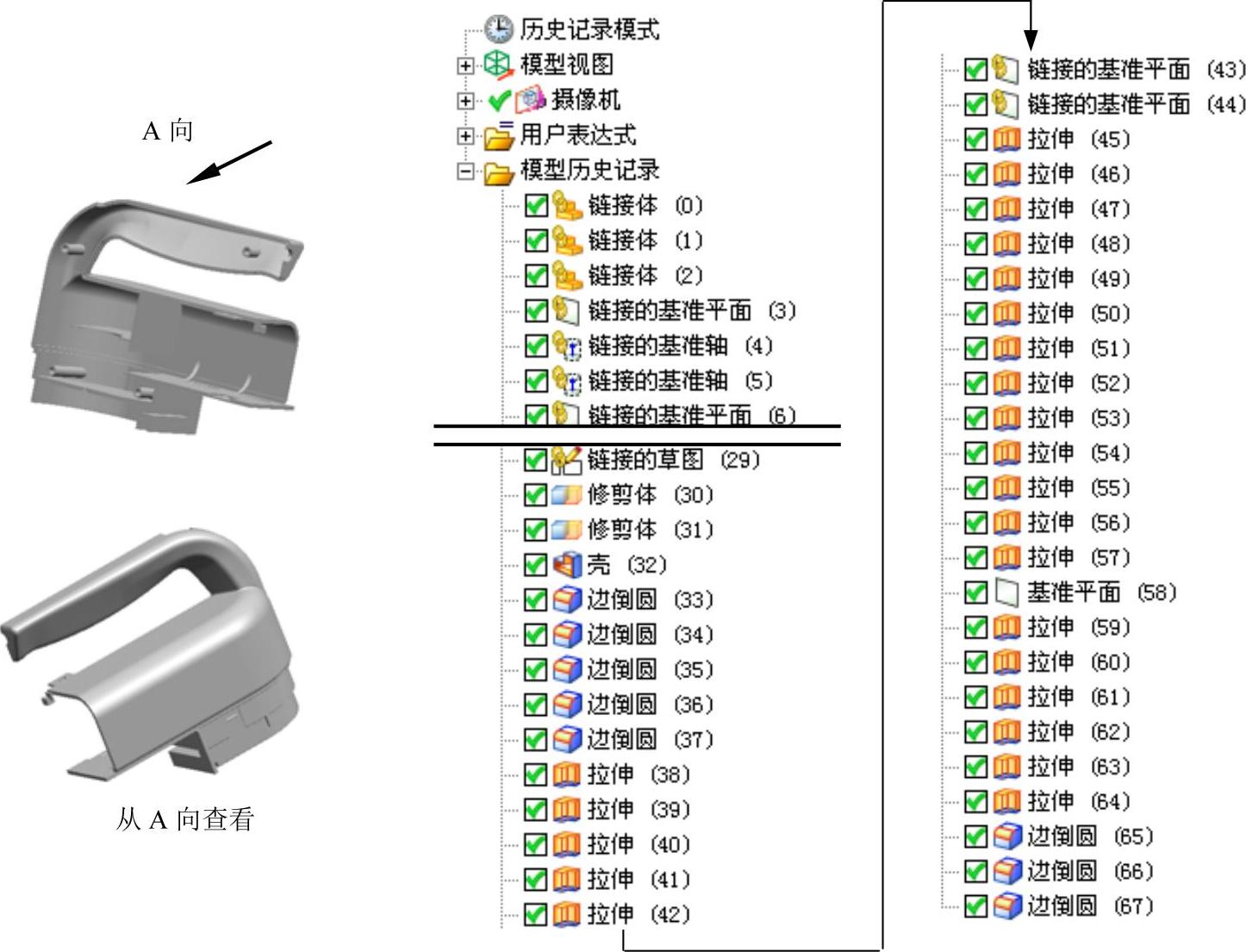

下面讲解去毛器右盖（RIGHT.PRT）的创建过程。去毛器右盖作为四级控件（FOURTH.PRT）的一部分，也同样继承了相应的外观形状，同时获得本身的外形尺寸。零件模型及相应的模型树如图21.11.1所示。

Step1.创建right层。在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择选项，系统进入first模型区域并激活总装配；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统进入fourth模型区域；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名right，单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框；选取四级控件中的实体、片体、草图、基准和CSYS，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成right层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

图21.11.1 零件模型及模型树

Step2.创建图21.11.2所示的零件特征——修剪体1。选取图21.11.3所示的模型体为修剪的目标体，单击鼠标中键后，选取图21.11.3所示的片体为刀具体；单击按钮，使箭头指向被修剪的部分。

图21.11.2 修剪体1

图21.11.3 定义目标对象

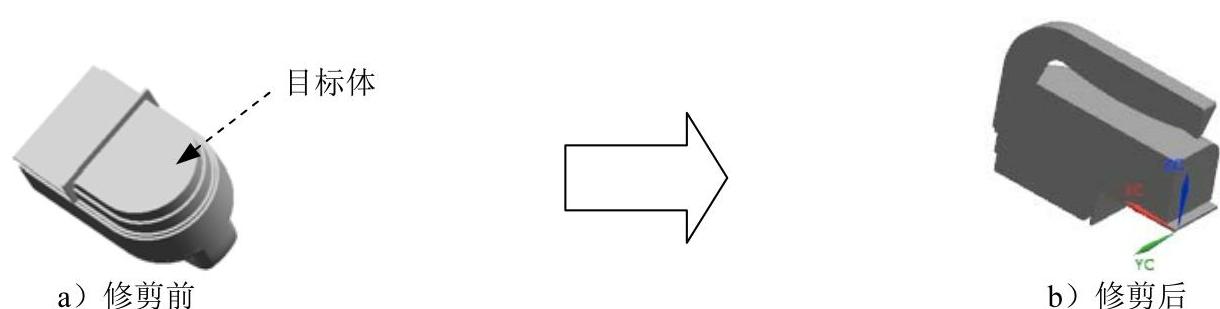

Step3.创建图21.11.4b所示的零件特征——修剪体2。选取图21.11.4a所示的模型体为修剪的目标体，单击鼠标中键后，选取ZX基准平面为刀具体，可通过“反向”按钮调整修剪方向，箭头指向被修剪的部分。

图21.11.4 修剪体2

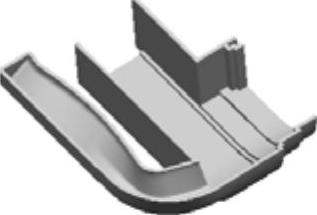

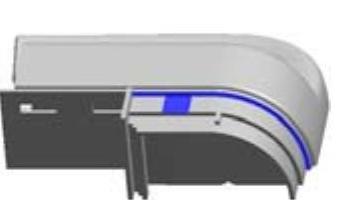

Step4.创建图21.11.5所示的抽壳。选择下拉菜单命令，在“抽壳”对话框区域的下拉列表中选择选项，选择图21.11.6所示的面为移除面，在区域的文本框中输入值2；在区域的文本框中输入0.2；其他参数采用系统默认设置值。

图21.11.5 抽壳

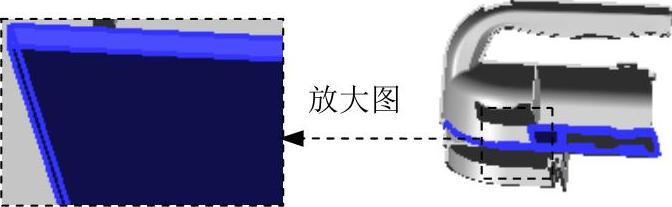

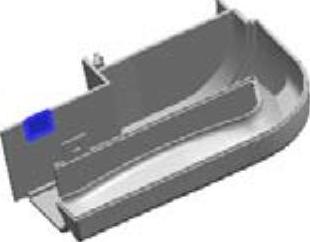

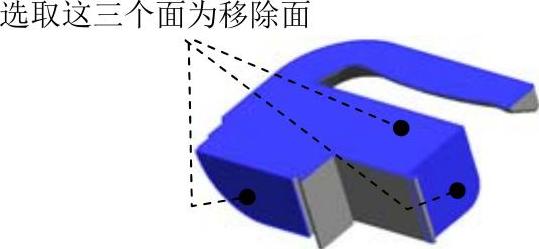

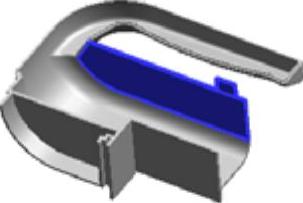

图21.11.6 定义移除面

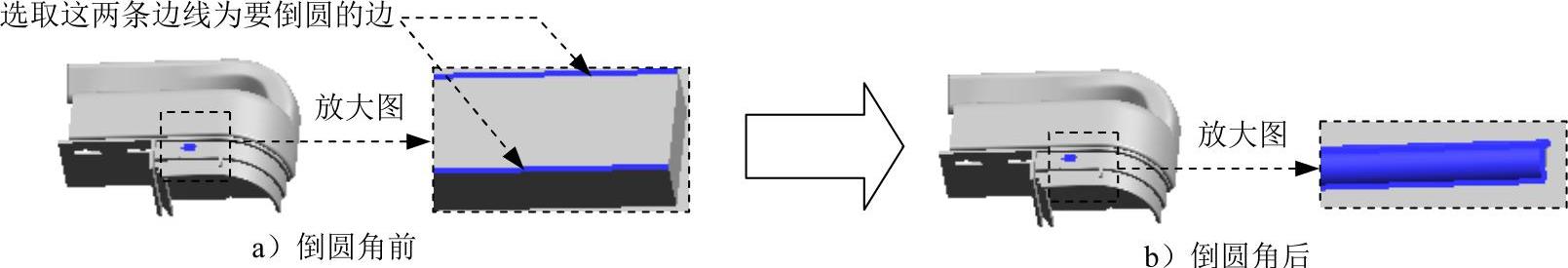

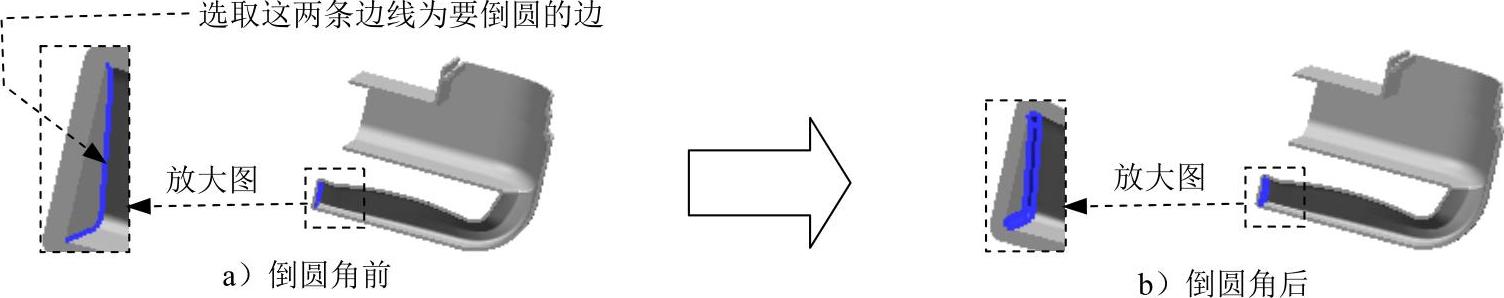

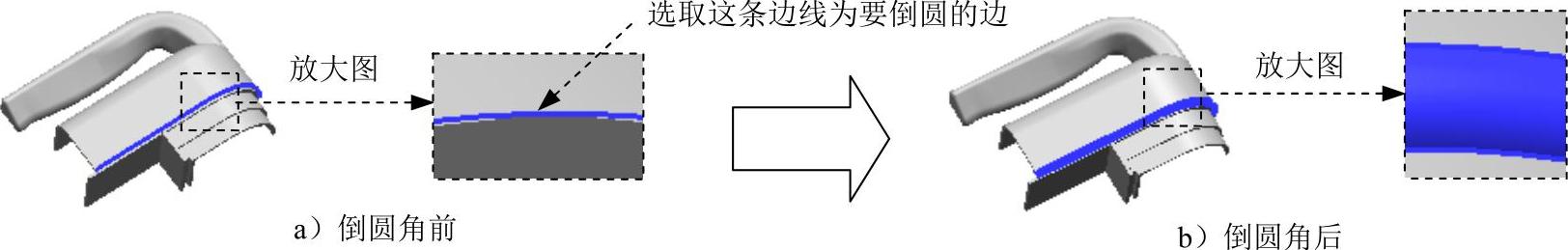

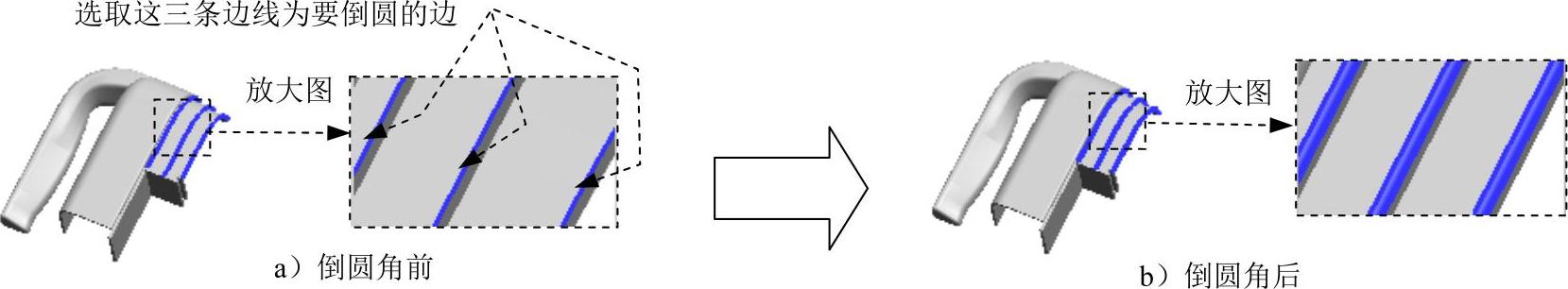

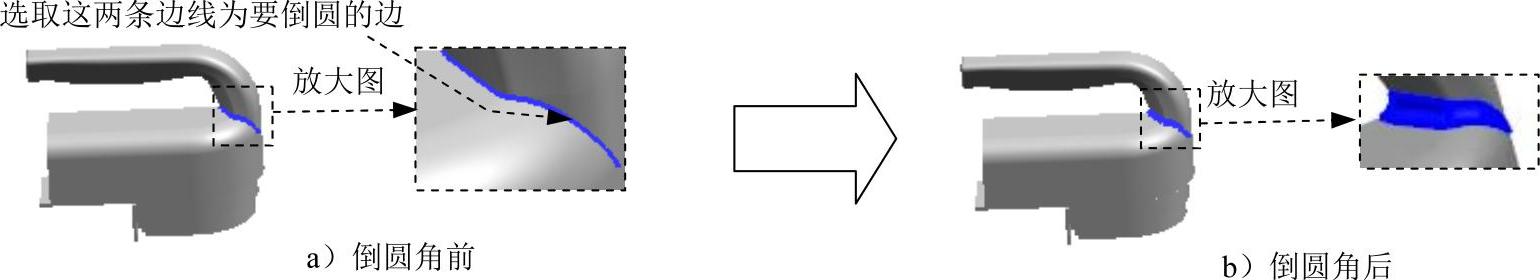

Step5.创建图21.11.7b所示的边倒圆特征1。选择图21.11.7a所示的两条边线为要倒圆的边，并在文本框中输入值2。

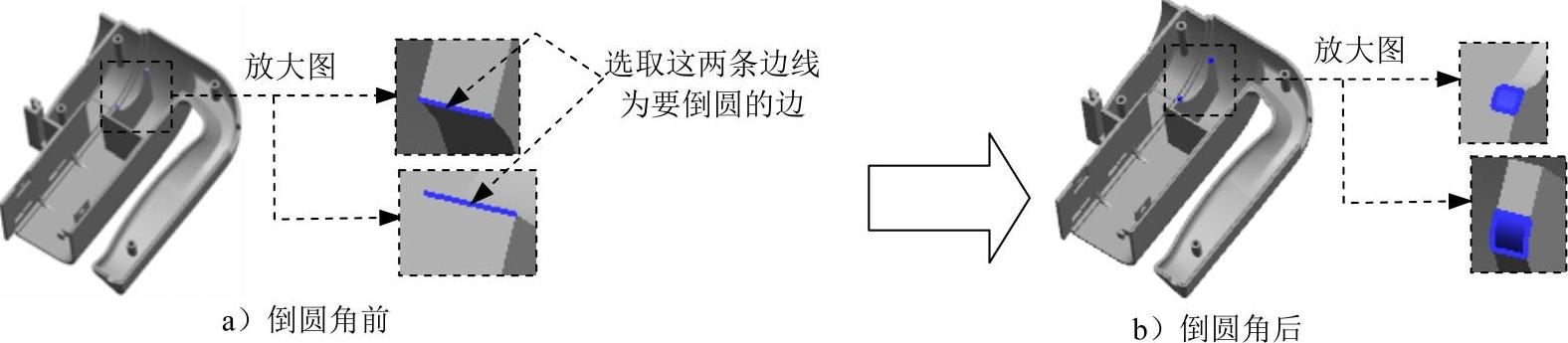

图21.11.7 边倒圆特征1

Step6.创建图21.11.8b所示的边倒圆特征2。选择图21.11.8a所示的两条边线为要倒圆的边，并在文本框中输入值3。

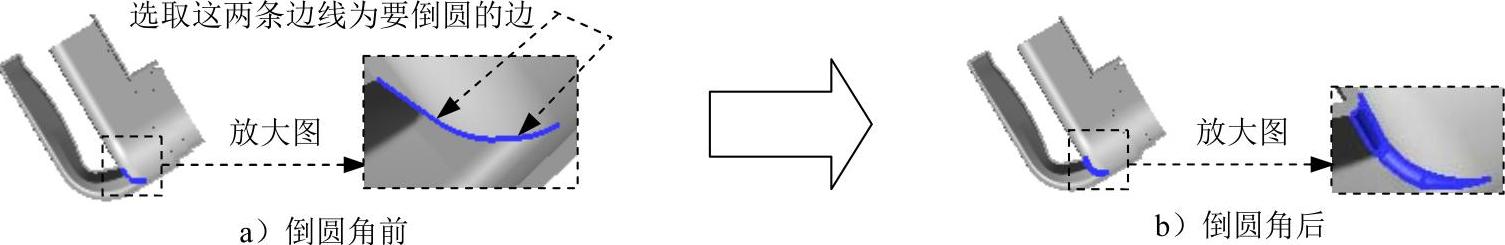

图21.11.8 边倒圆特征2

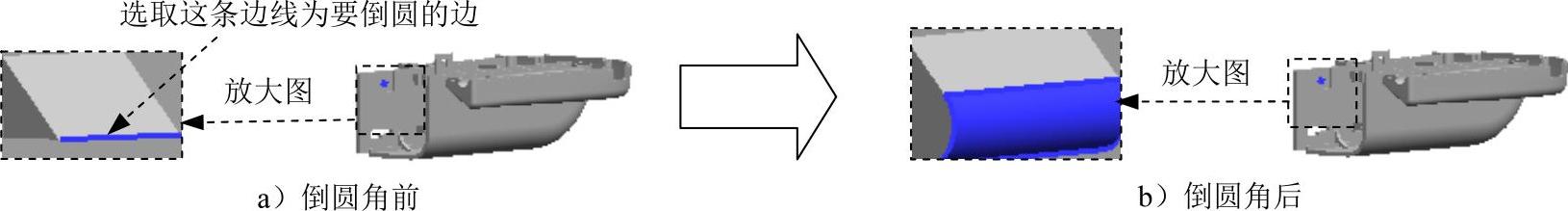

Step7.创建图21.11.9b所示的边倒圆特征3。选择图21.11.9a所示的两条边线为要倒圆的边，并在文本框中输入值0.3。

图21.11.9 边倒圆特征3

Step8.创建图21.11.10b所示的边倒圆特征4。选择图21.11.10a所示的边线为要倒圆的边，并在文本框中输入值2。

图21.11.10 边倒圆特征4

Step9.创建图21.11.11b所示的边倒圆特征5。选择图21.11.11a所示的边线为要倒圆的边，并在文本框中输入值0.5。

图21.11.11 边倒圆特征5

Step10.创建图21.11.12所示的零件特征——拉伸1。在绘图区选取图21.11.13所示的曲线为拉伸截面；在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框中输入值0，在文本框中输入值-2；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

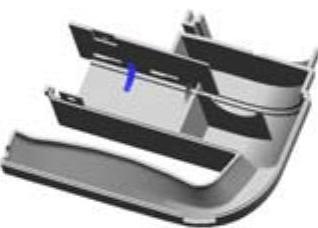

图21.11.12 拉伸1

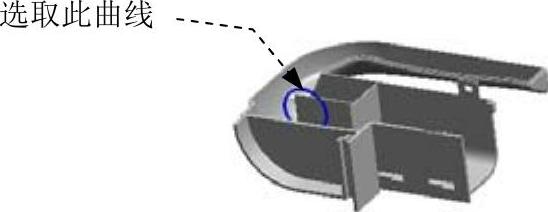

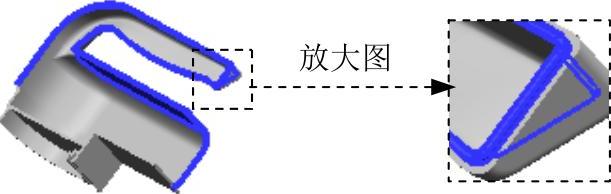

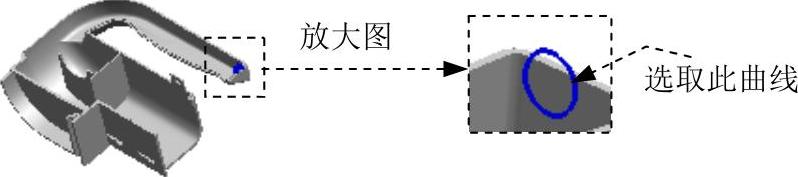

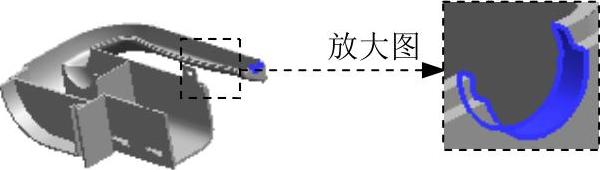

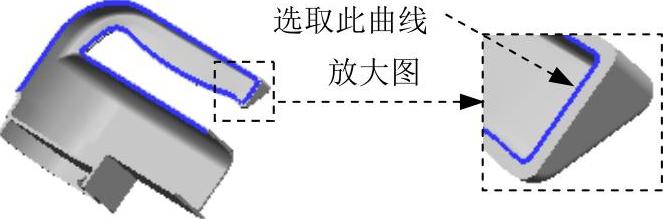

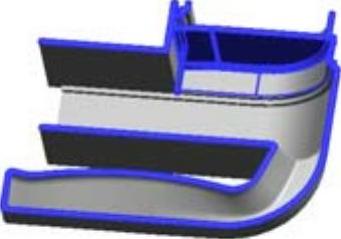

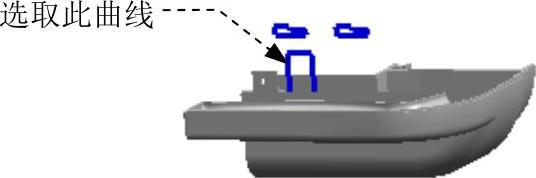

图21.11.13 选取截面草图

Step11.创建图21.11.14所示的零件特征——拉伸2。在绘图区选取图21.11.15所示的曲线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框中输入值1，在文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求和对象；在区域的文本框中输入0.03；其他参数采用系统默认设置值。

图21.11.14 拉伸2

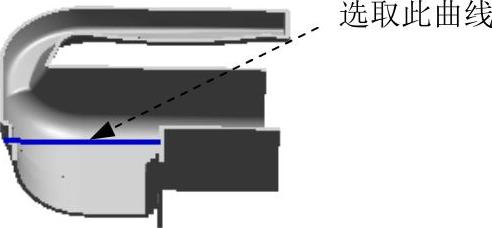

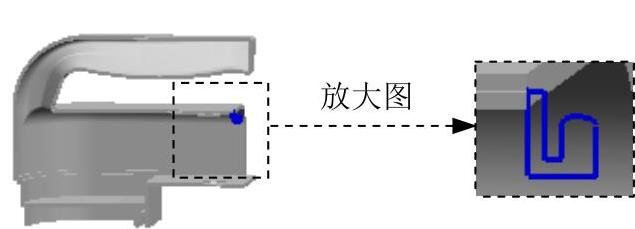

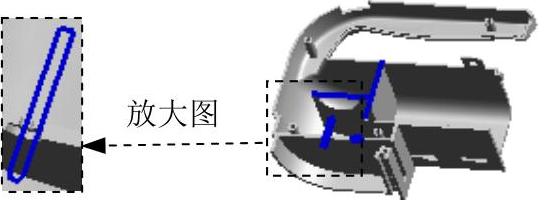

图21.11.15 选取截面草图

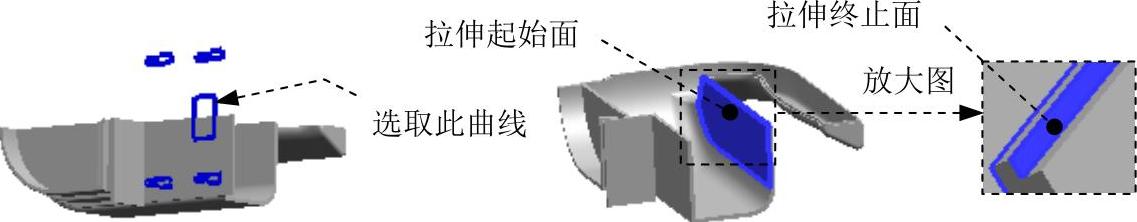

Step12.创建图21.11.16所示的零件特征——拉伸3。在绘图区选取图21.11.17所示的曲线为拉伸截面。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，选取图21.11.18所示的面为拉伸起始面；在区域的下拉列表中选择选项，选取图21.11.18所示的面为拉伸终止面；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.11.16 拉伸3

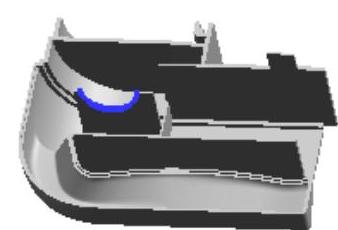

图21.11.17 选取截面草图图21.11.18定义拉伸面

Step13.创建图21.11.19所示的零件特征——拉伸4。选取图21.11.20所示的平面为草图平面，绘制图21.11.21所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

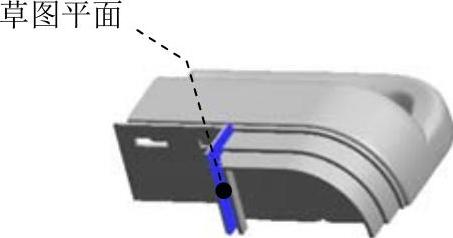

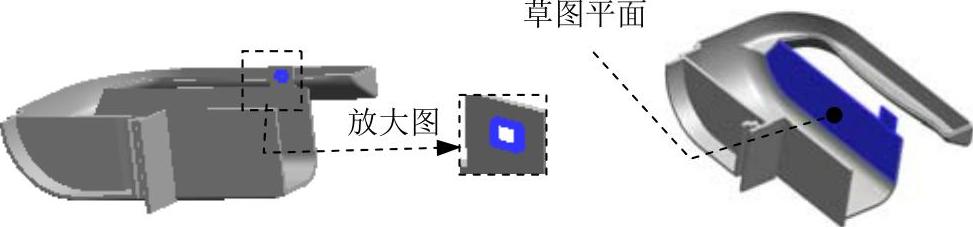

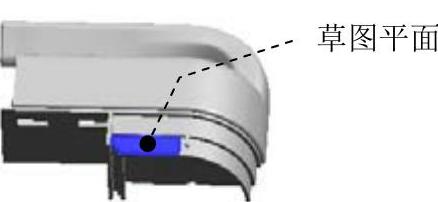

图21.11.19 拉伸4图21.11.20定义草图平面

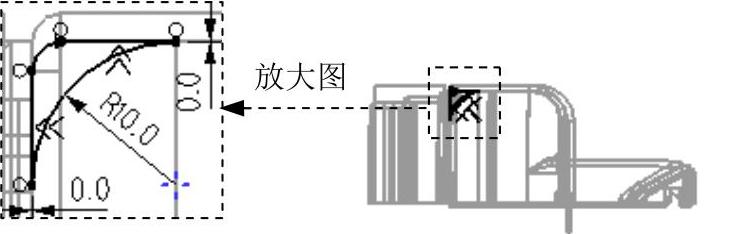

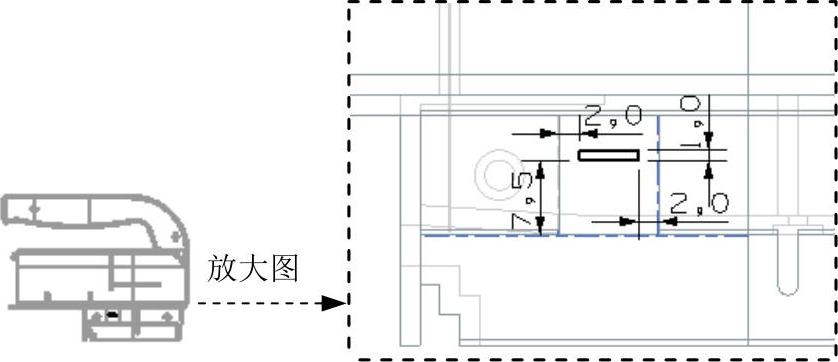

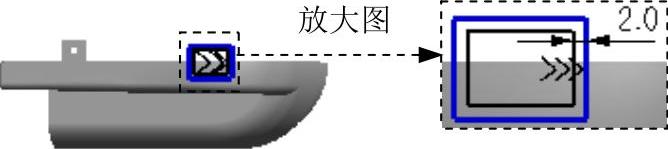

图21.11.21 截面草图

Step14.创建图21.11.22所示的零件特征——拉伸5。在绘图区选取图21.11.23所示的草图为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

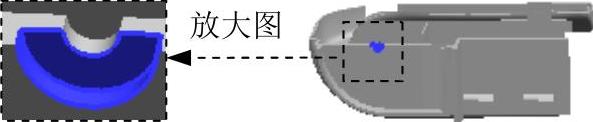

图21.11.22 拉伸5

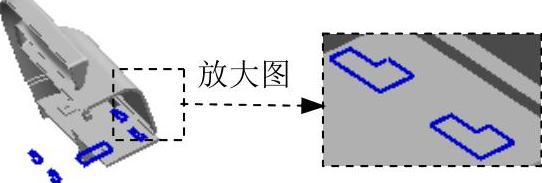

图21.11.23 选取截面草图

说明：下面进行一个拉伸命令的操作。拉伸特征的草图平面采用的是基准平面，此基准平面是从上级控件中链接的。若此时没有链接过来，则可以在装配导航器中右击选项，在弹出的快捷菜单中选择命令，系统进入first模型区域，然后将其激活，右击选项，在弹出的快捷菜单中选择命令，然后在弹出的“选择部件”对话框中选择文件，单击按钮后选择需要链接的基准平面，单击按钮，最后从装配导航器中切换至当前环境中即可。

Step15.创建图21.11.24所示的零件特征——拉伸6。选取图21.11.25所示的基准平面为草图平面，绘制图21.11.26所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1.5；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值，单击按钮，完成拉伸特征6的创建。

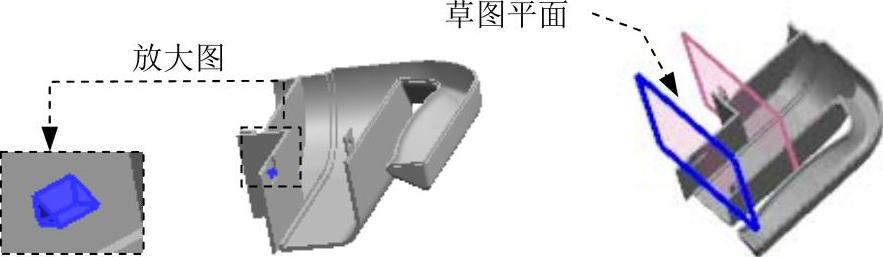

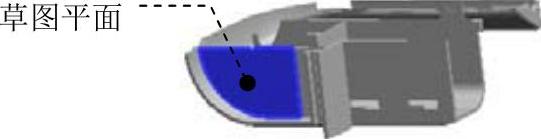

图21.11.24 拉伸6图21.11.25定义草图平面

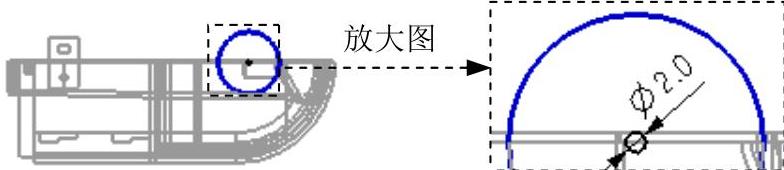

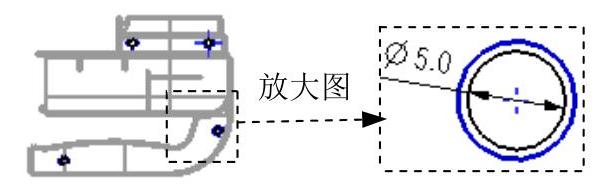

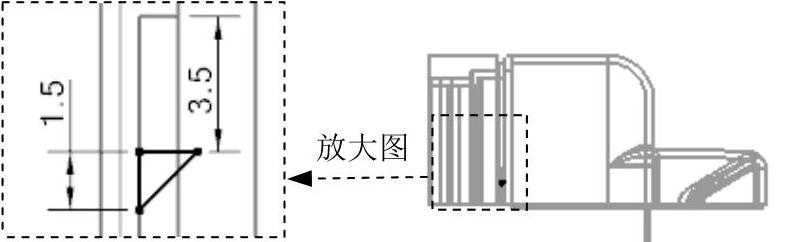

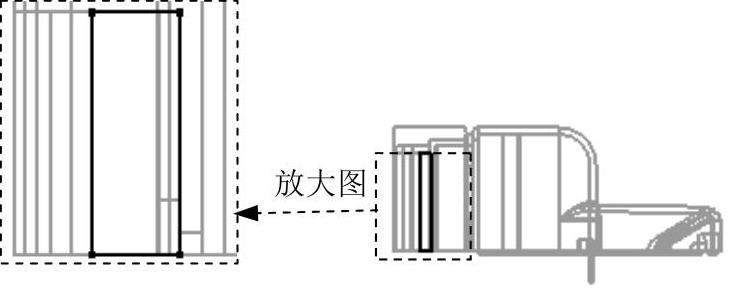

图21.11.26 截面草图

Step16.创建图21.11.27所示的零件特征——拉伸7。在绘图区选取图21.11.28所示的草图为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值-1；在区域的下拉列表中选择选项，并在其下的文本框中输入值4；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

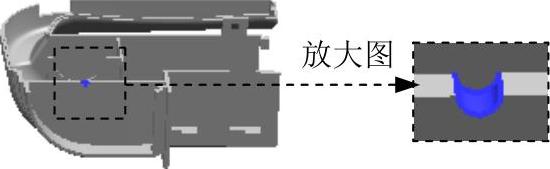

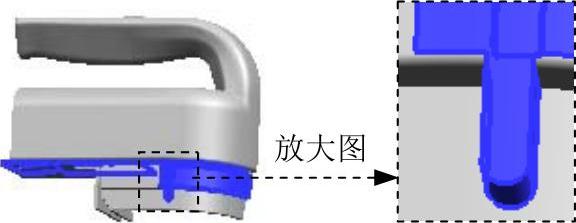

图21.11.27 拉伸7

图21.11.28 选取截面草图

Step17.创建图21.11.29所示的零件特征——拉伸8。在绘图区选取图21.11.30所示的草图为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

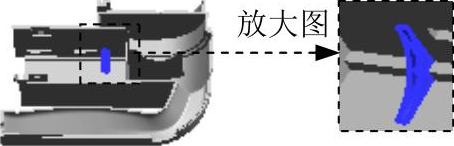

图21.11.29 拉伸8

图21.11.30 截面草图

Step18.创建图21.11.31所示的零件特征——拉伸9。选取ZX基准平面为草图平面，绘制图21.11.32所示的截面草图（与已有的控件1中的草图约束共线）；在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框输入值0.5；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值；单击按钮，完成拉伸特征9的创建。

图21.11.31 拉伸9

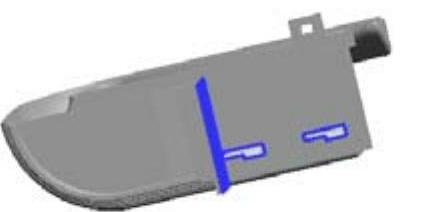

图21.11.32 截面草图

Step19.创建图21.11.33所示的零件特征——拉伸10。在绘图区选取图21.11.34所示的曲线为拉伸截面；在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框输入值0.5；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.11.33 拉伸10

图21.11.34 选取截面草图

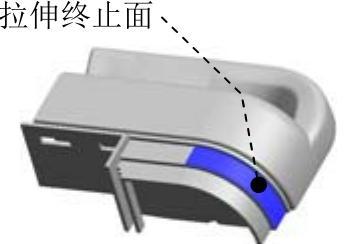

Step20.创建图21.11.35所示的零件特征——拉伸11。在绘图区选取图21.11.36所示的曲线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，选取图21.11.37所示的面为拉伸终止面；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.11.35 拉伸11

图21.11.36 选取截面草图

图21.11.37 定义拉伸终止面

Step21.创建图21.11.38所示的零件特征——拉伸12。在绘图区选取图21.11.39所示的曲线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.11.38 拉伸12

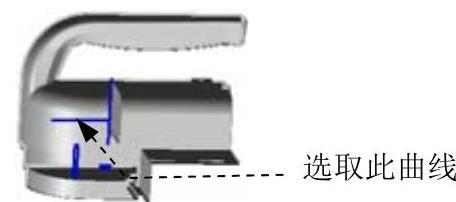

图21.11.39 选取截面草图

Step22.创建图21.11.40所示的零件特征——拉伸13。选取图21.11.41所示的平面为草图平面，绘制图21.11.42所示的截面草图；在下拉列表中选择选项，选择草图平面确定方向，可以单击“反向”按钮调整方向；在区域的下拉列表中选择选项，并在其下的文本框中输入值-5；在区域的下拉列表中选择选项，选取图21.11.41所示的模型的外侧；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.11.40 拉伸13

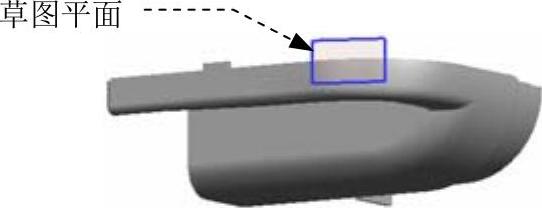

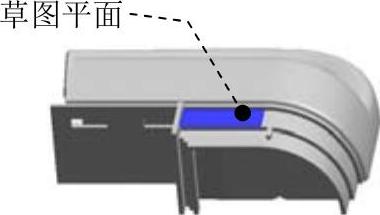

图21.11.41 定义草图平面

图21.11.42 截面草图

Step23.创建图21.11.43所示的零件特征——拉伸14。选取XY基准平面为草图平面，绘制图21.11.44所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.11.43 拉伸14

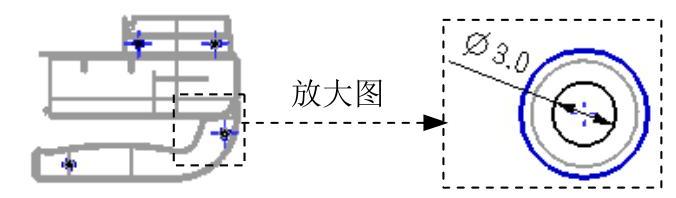

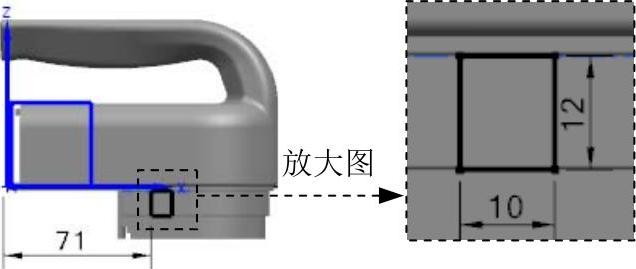

图21.11.44 截面草图

Step24.创建图21.11.45所示的零件特征——拉伸15。选取图21.11.46所示的平面为草图平面，绘制图21.11.47所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

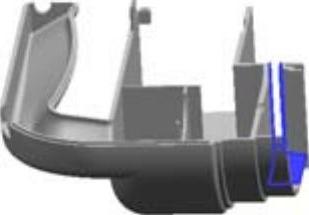

图21.11.45 拉伸15

图21.11.46 定义草图平面

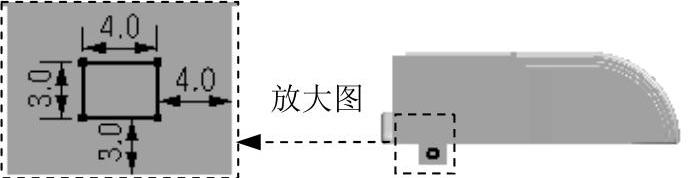

图21.11.47 截面草图

Step25.创建图21.11.48所示的零件特征——拉伸16。选取图21.11.49所示的平面为草图平面，绘制图21.11.50所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

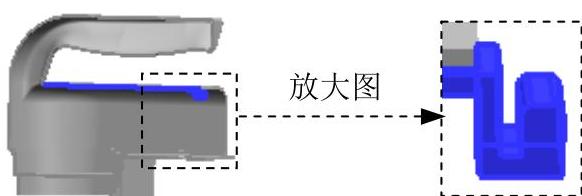

图21.11.48 拉伸16

图21.11.49 定义草图平面

图21.11.50 截面草图

Step26.创建图21.11.51所示的零件特征——拉伸17。选取ZX基准平面为草图平面，绘制图21.11.52所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值；单击按钮，完成拉伸特征17的创建。

图21.11.51 拉伸17

图21.11.52 截面草图

Step27.创建图21.11.53所示的零件特征——拉伸18。选择下拉菜单命令；选取图21.11.54所示的基准平面为草图平面，绘制图21.11.55所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值，单击按钮，完成拉伸特征18的创建。

图21.11.53 拉伸18

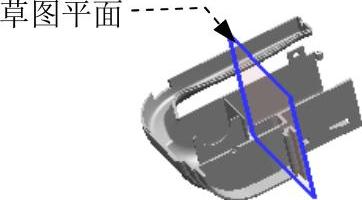

图21.11.54 定义草图平面

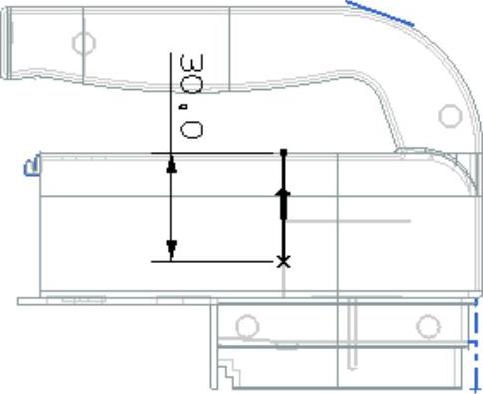

图21.11.55 截面草图

Step28.创建图21.11.56所示的基准平面——基准平面1。选取图21.11.54所示的草图平面为对象（一级控件中绘制的基准平面）；在区域的文本框中输入值-30；偏置方向为X轴负方向，其他参数采用系统默认设置值。

Step29.创建图21.11.57所示的零件特征——拉伸19。选取图21.11.56所示的基准平面1为草图平面，绘制图21.11.55所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

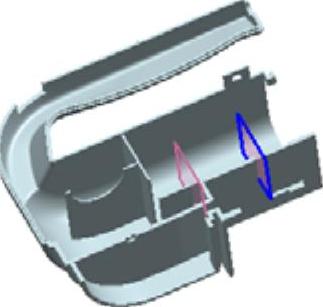

图21.11.56 基准平面1

图21.11.57 拉抻19

Step30.创建图21.11.58所示的零件特征——拉伸20。选取ZX基准平面为草图平面，绘制图21.11.59所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值-1；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.11.58 拉伸20

图21.11.59 截面草图

Step31.创建图21.11.60所示的零件特征——拉伸21。选取ZX基准平面为草图平面，绘制图21.11.61所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值5；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.11.60 拉伸21

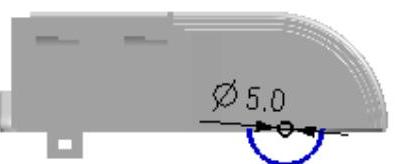

图21.11.61 截面草图

Step32.创建图21.11.62所示的零件特征——拉伸22。在绘图区选取图21.11.63所示的草图为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值33；在区域的下拉列表中选择选项，选取图21.11.64所示的面为拉伸终止面；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.11.62 拉伸22

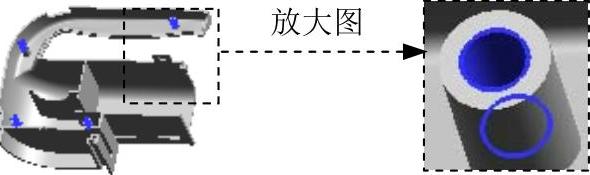

图21.11.63彩插截面草图

图21.11.64 定义拉伸终止面

Step33.创建图21.11.65所示的零件特征——拉伸23。选取图21.11.66所示的平面为草图平面，绘制图21.11.67所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值0.5；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.11.65 拉伸23

图21.11.66 定义草图平面

图21.11.67 截面草图

Step34.创建图21.11.68所示的零件特征——拉伸24。选取图21.11.69所示的平面为草图平面，绘制图21.11.70所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。
