左盖零件模型抽壳和边倒圆特征操作

下面讲解左盖（LEFT.PRT）的创建过程。左盖作为四级控件（FOURTH.PRT）的一部分，也同样继承了相应的外观形状，同时获得本身的外形尺寸，从四级控件中继承了草图作为参照。零件模型及相应的模型树如图21.10.1所示。

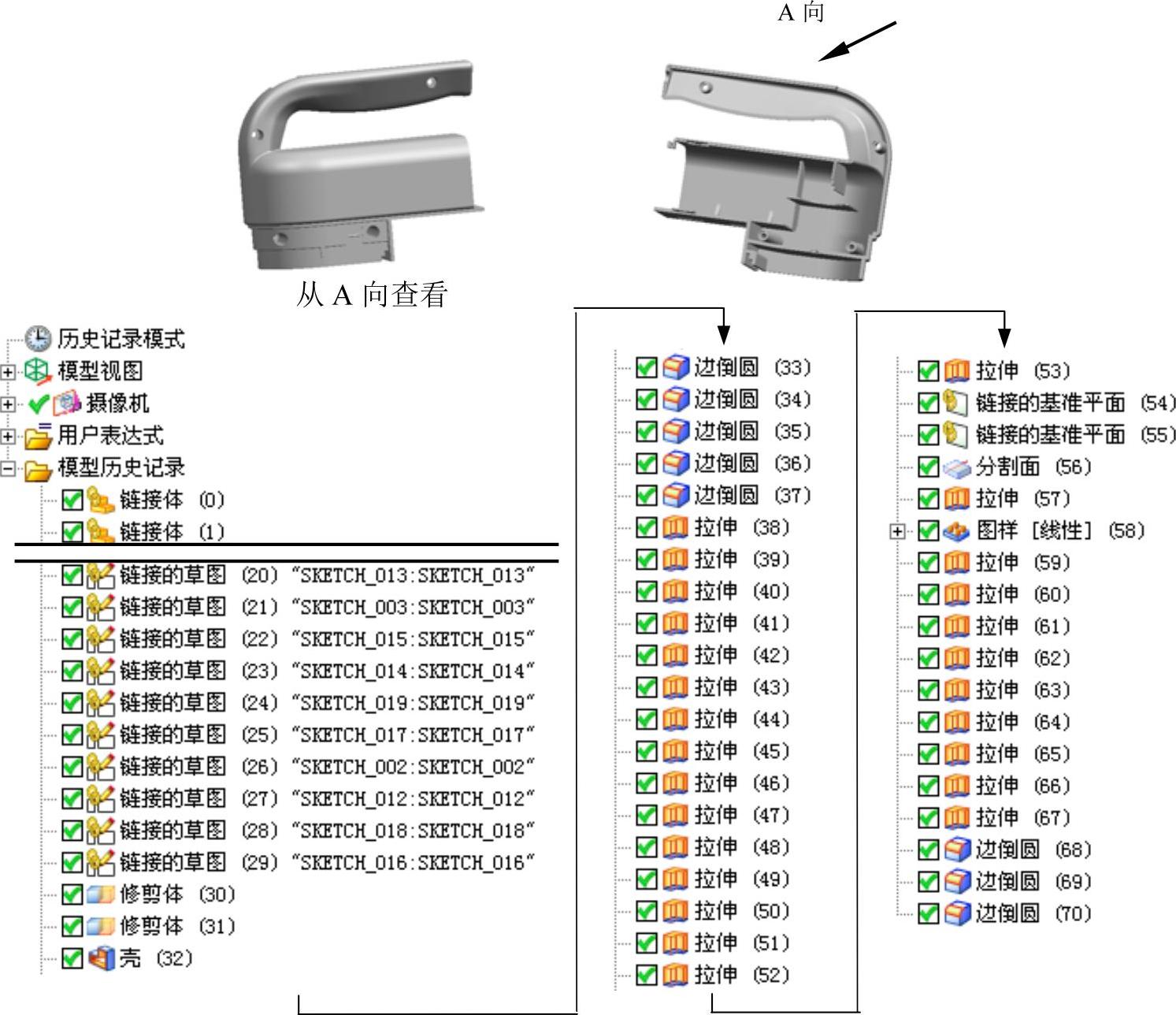

图21.10.1 零件模型及模型树

Step1.创建left层。在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统进入first模型区域；在“装配导航器”窗口中的选项上右击，系统弹出的快捷菜单中选择命令，系统进入fourth模型区域；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，在系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名left，单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框；选取四级控件中的实体、片体、草图、基准和CSYS，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成left层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图21.10.2所示的零件特征——修剪体1。选取图21.10.3所示的模型体为修剪的目标体；单击鼠标中键后，选取图21.10.3所示的片体为刀具体；单击按钮，使箭头指向被修剪的部分。

图21.10.2 修剪体1

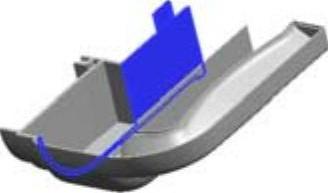

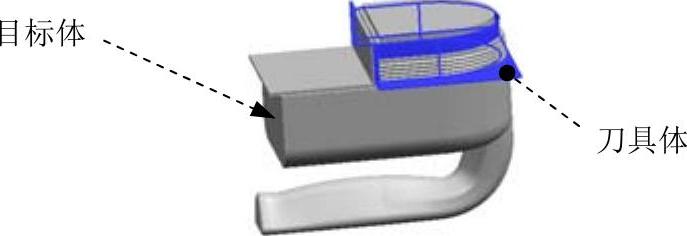

图21.10.3 定义目标对象

Step3.创建图21.10.4b所示的零件特征——修剪体2。选取图21.10.4a所示模型体为修剪的目标体，单击鼠标中键后，选取ZX基准平面为刀具体，可通过反向按钮调整修剪方向，箭头指向被修剪的部分。

图21.10.4 修剪体2

Step4.创建图21.10.5所示的抽壳。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框；在“抽壳”对话框区域的下拉列表中选择选项；在区域的文本框中输入0.2；选择图21.10.6所示的面为移除面，在区域的文本框中输入值2；其他参数采用系统默认设置值；单击按钮，完成抽壳特征的创建。

图21.10.5 抽壳特征

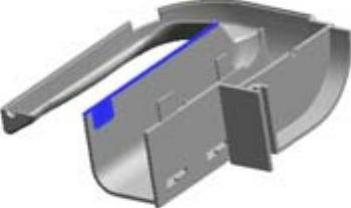

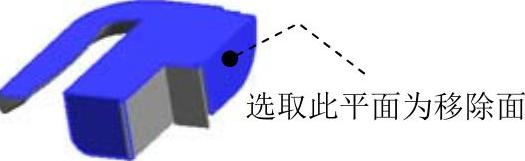

图21.10.6 定义移除面

Step5.创建图21.10.7b所示的边倒圆特征1。选择图21.10.7a所示的两条边线为要倒圆的边，并在文本框中输入值2。

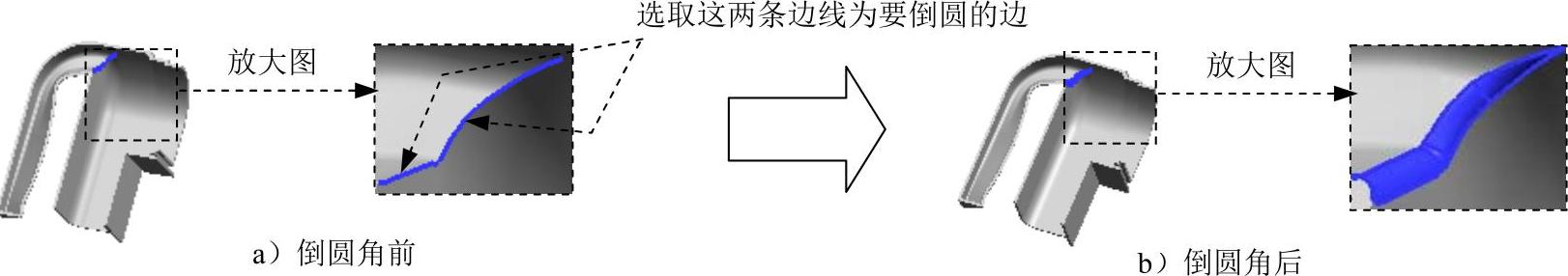

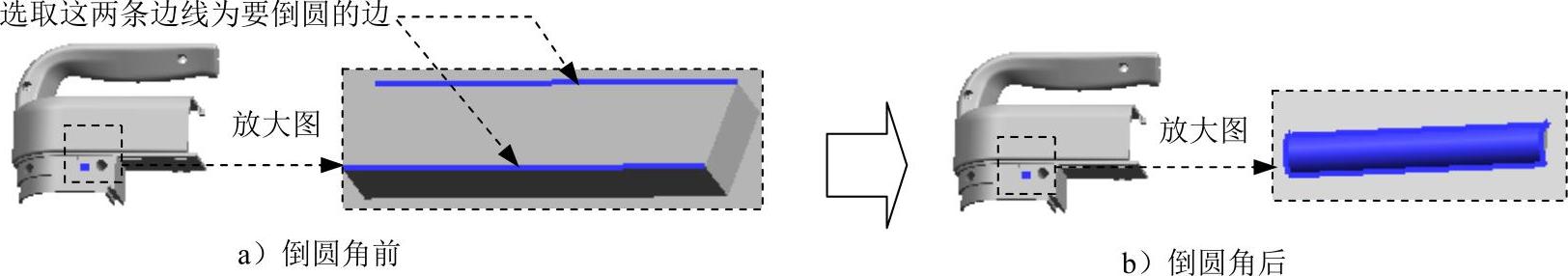

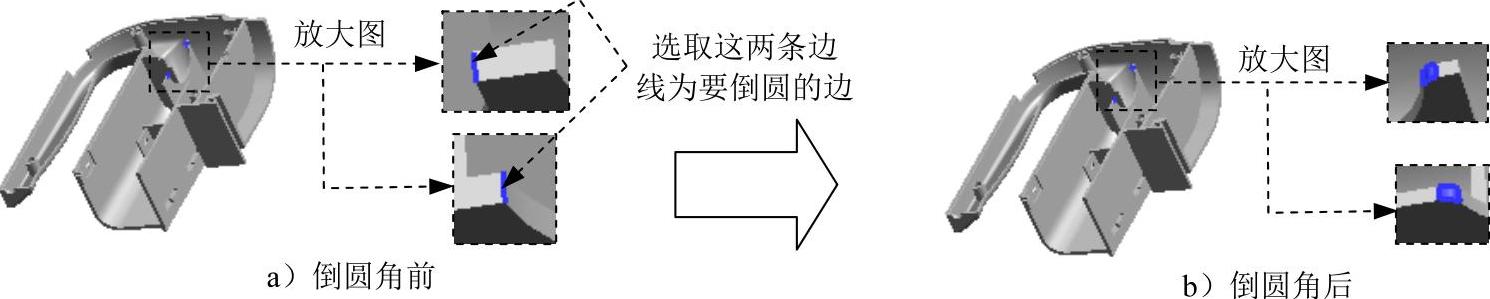

图21.10.7 边倒圆特征1

Step6.创建图21.10.8b所示的边倒圆特征2。选择图21.10.8a所示的边线为要倒圆的边，并在文本框中输入值3。

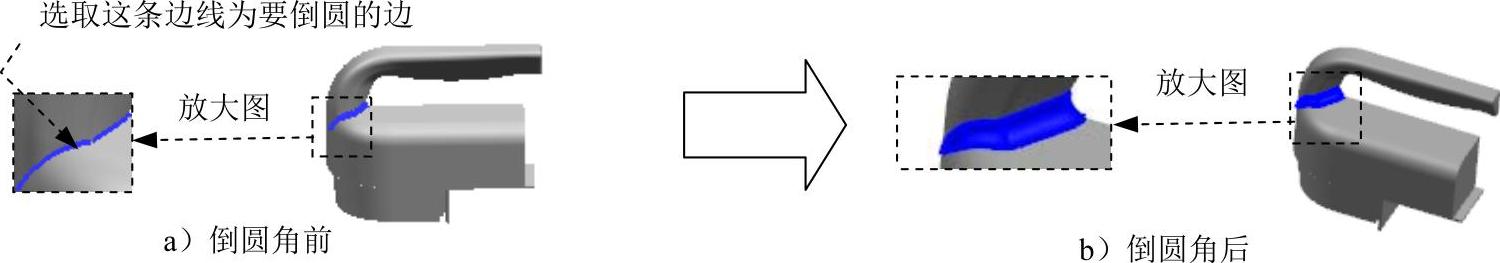

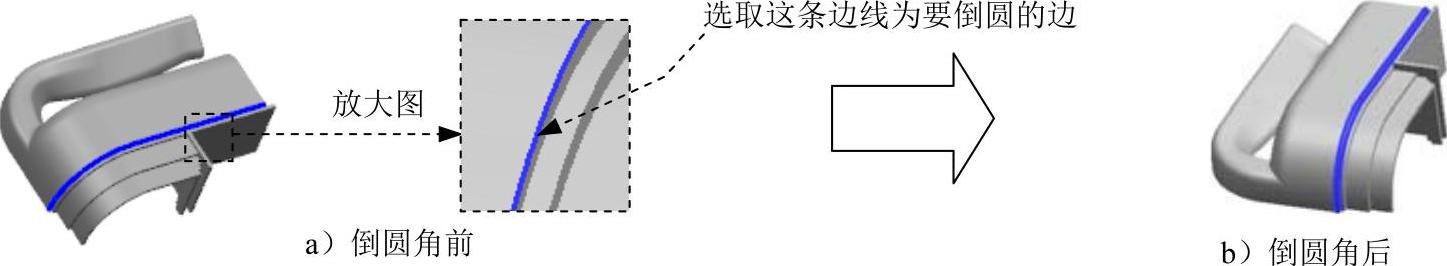

图21.10.8 边倒圆特征2

Step7.创建图21.10.9b所示的边倒圆特征3。选择图21.10.9a所示的边线为要倒圆的边，并在文本框中输入值2。

图21.10.9 边倒圆特征3

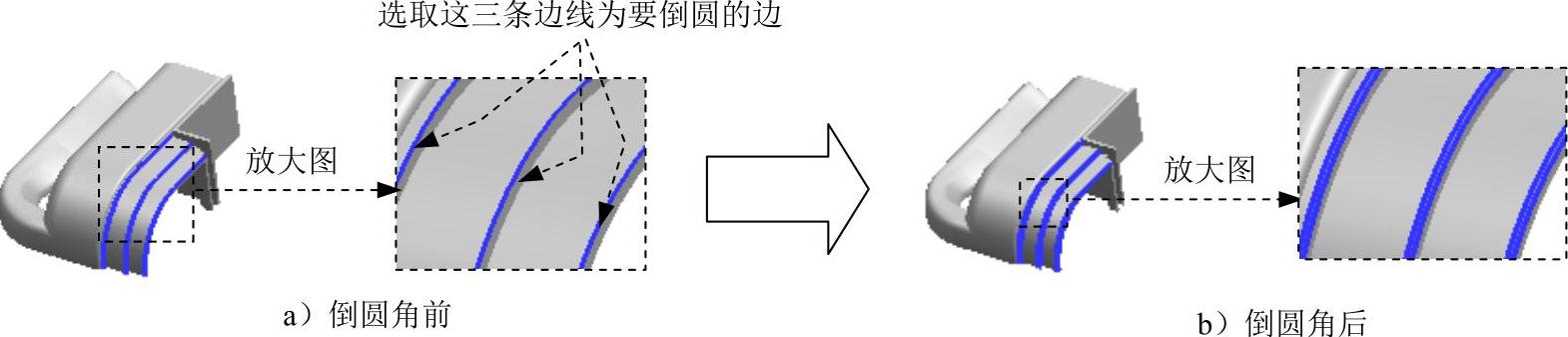

Step8.创建图21.10.10b所示的边倒圆特征4。选择图21.10.10a所示的三条边线为要倒圆的边，并在文本框中输入值0.5。

图21.10.10 边倒圆特征4

Step9.创建图21.10.11b所示的边倒圆特征5。选择图21.10.11a所示的两条边线为要倒圆的边，并在文本框中输入值0.3。

图21.10.11 边倒圆特征5

Step10.创建图21.10.12所示的零件特征——拉伸1。在绘图区选取图21.10.13所示的实体边线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在下拉列表中选择选项，并在文本框输入值1；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.12 拉伸特征1

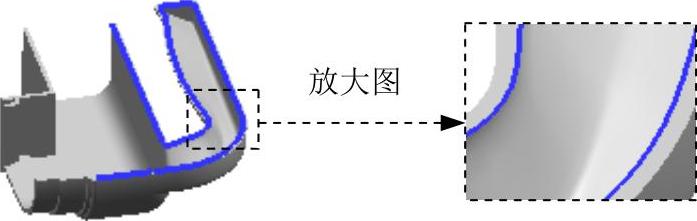

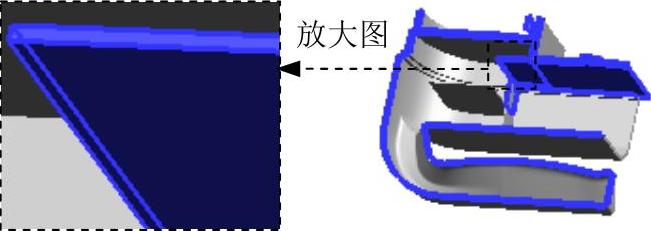

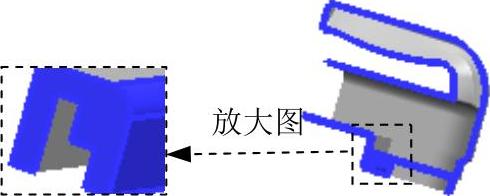

图21.10.13 截面草图

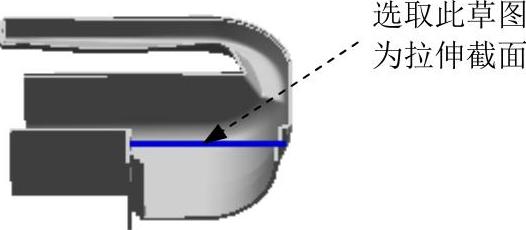

Step11.创建图21.10.14所示的零件特征——拉伸2。在绘图区选取图21.10.15所示的草图为拉伸截面（一级控件中绘制的草图）；在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框输入值-2，在文本框输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.14 拉伸特征2

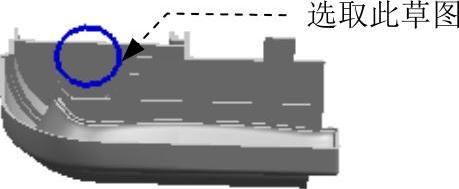

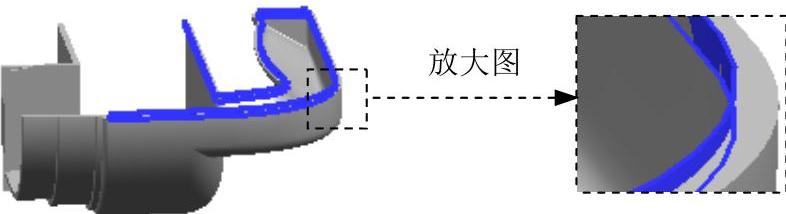

图21.10.15 截面草图

Step12.创建图21.10.16所示的零件特征——拉伸3。选取图21.10.17所示的平面为草图平面，绘制图21.10.18所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；并在其下的文本框中输入值0.5；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.16 拉伸特征3

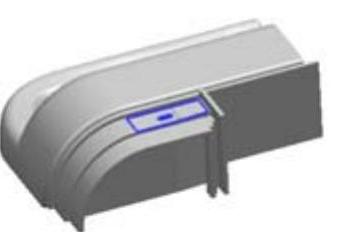

图21.10.17 定义草图平面

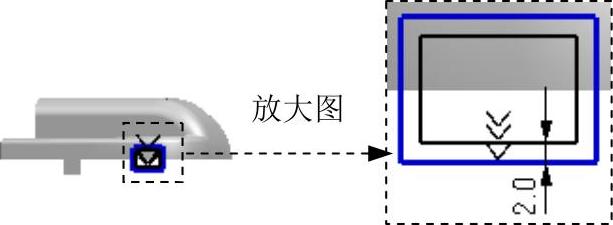

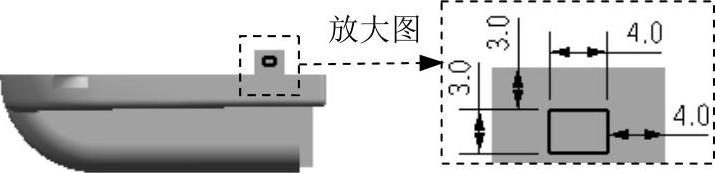

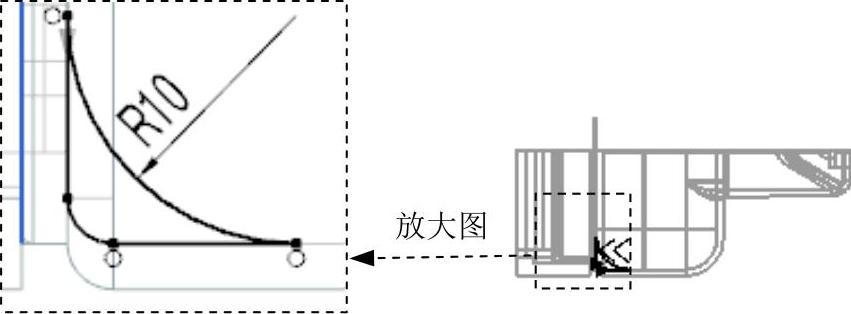

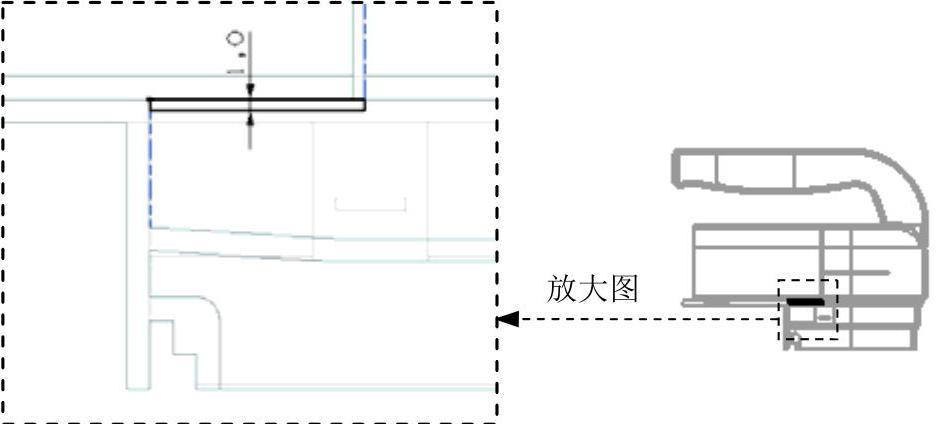

图21.10.18 截面草图

Step13.创建图21.10.19所示的零件特征——拉伸4。选取图21.10.20所示的平面为草图平面，绘制图21.10.21所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.19 拉伸特征4

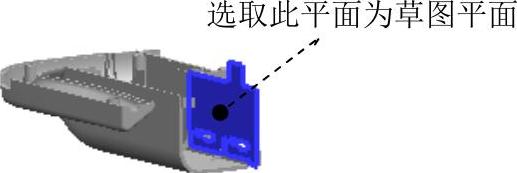

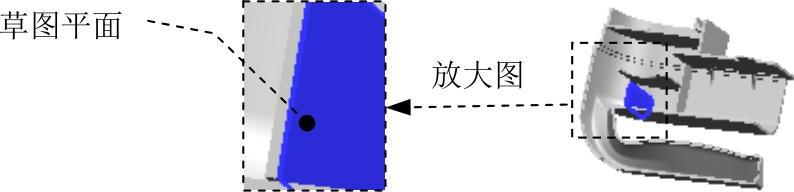

图21.10.20 定义草图平面

图21.10.21 截面草图

Step14.创建图21.10.22所示的零件特征——拉伸5。选取图21.10.23所示的平面为草图平面，绘制图21.10.24所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

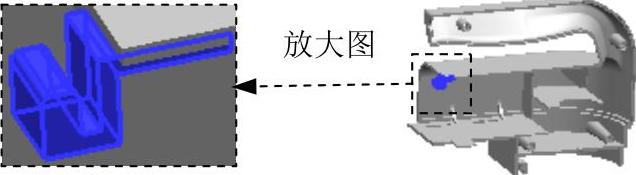

图21.10.22 拉伸特征5

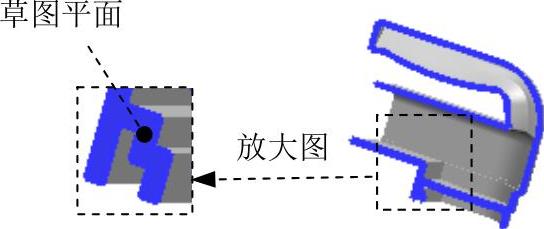

图21.10.23 定义草图平面

图21.10.24 截面草图

Step15.创建图21.10.25所示的零件特征——拉伸6。在绘图区选取图21.10.26所示的曲线为拉伸截面。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.25 拉伸特征6

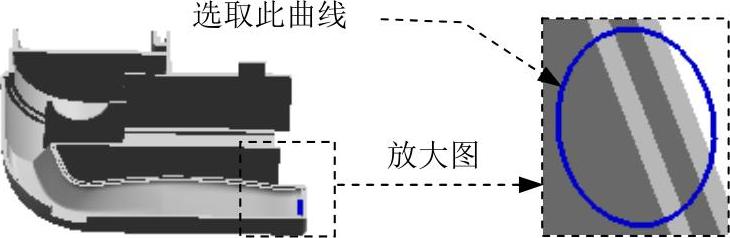

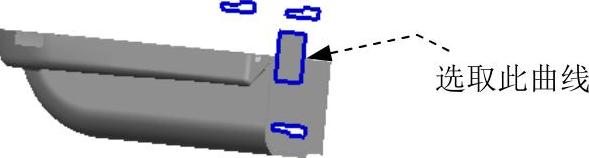

图21.10.26 选取截面草图

Step16.创建图21.10.27所示的零件特征——拉伸7。在绘图区选取图21.10.28所示的曲线为拉伸截面；在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框输入值0.5；在区域的下拉列表中选择选项，并在其下的文本框中输入值25；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.27 拉伸特征7

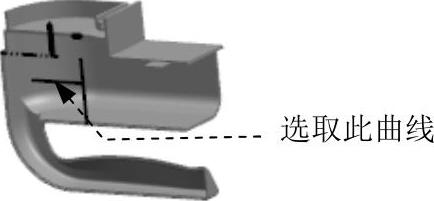

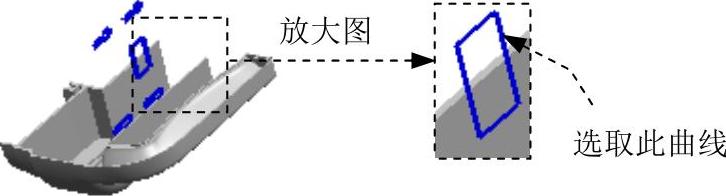

图21.10.28 选取截面草图

Step17.创建图21.10.29所示的零件特征——拉伸8。在绘图区选取图21.10.30所示的曲线为拉伸截面；在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框中输入值0.5；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

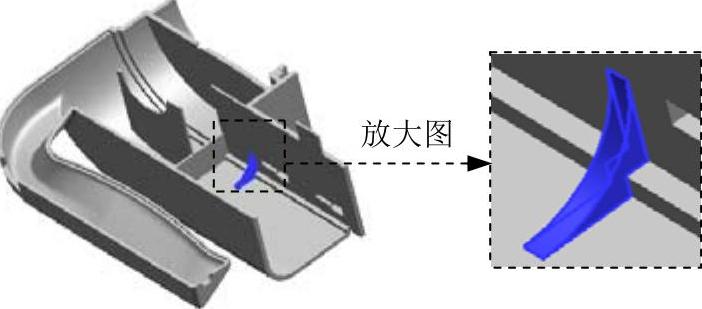

图21.10.29 拉伸特征8

图21.10.30 选取截面草图

Step18.创建图21.10.31所示的零件特征——拉伸9。选取ZX基准平面为草图平面，绘制图21.10.32所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.31 拉伸特征9

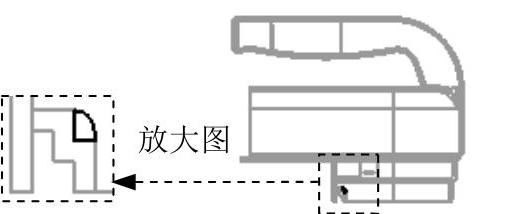

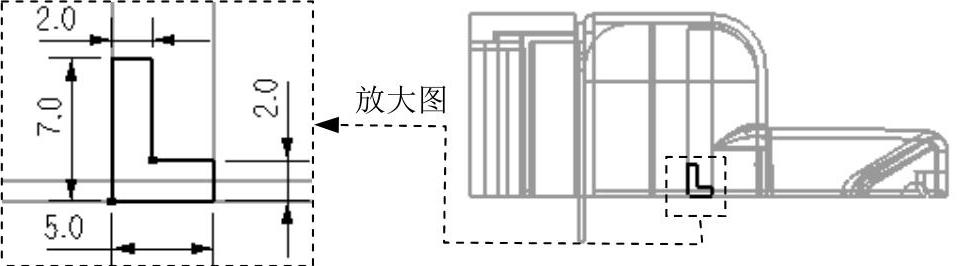

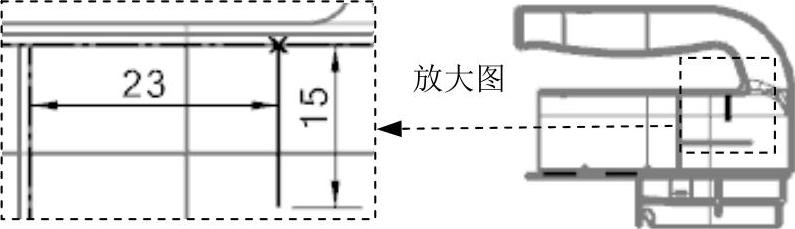

图21.10.32 截面草图

Step19.创建图21.10.33所示的零件特征——拉伸10。在绘图区选取图21.10.34所示的草图为拉伸截面；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；选取图21.10.35所示的面为拉伸终止面，在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

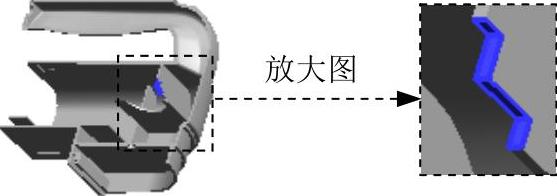

图21.10.33 拉伸特征10

图21.10.34 选取截面草图

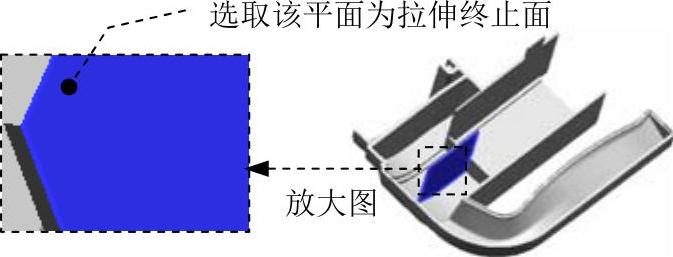

图21.10.35 定义拉伸终止面

Step20.创建图21.10.36所示的零件特征——拉伸11。选取图21.10.37所示的平面（一级控件中绘制的基准平面）为草图平面，绘制图21.10.38所示的截面草图；在下拉列表中选择选项；选取草图确定方向，在区域的下拉列表中选择选项，并在其下的文本框中输入值-5；在区域的下拉列表中选择选项，选取图21.10.39所示的面为拉伸终止面；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

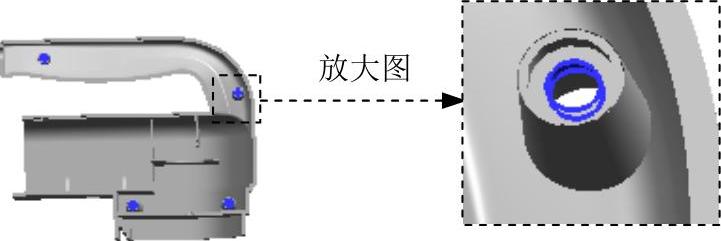

图21.10.36 拉伸特征11

图21.10.37 定义草图平面

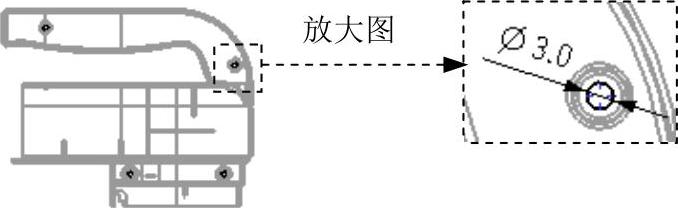

图21.10.38 截面草图

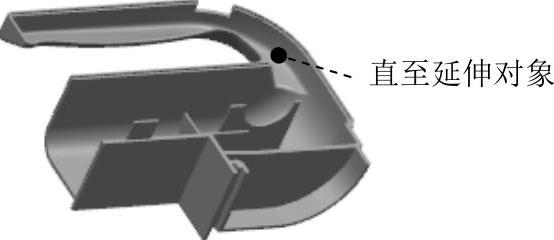

图21.10.39 选取直至延伸对象

Step21.创建图21.10.40所示的零件特征——拉伸12。在绘图区选取图21.10.41所示的曲线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

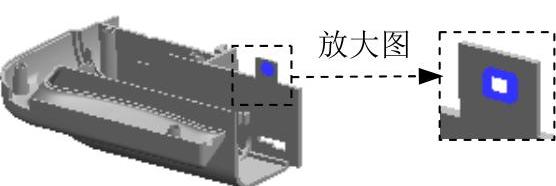

图21.10.40 拉伸特征12

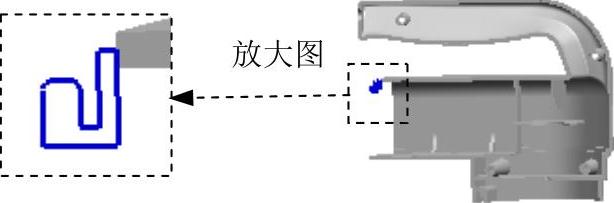

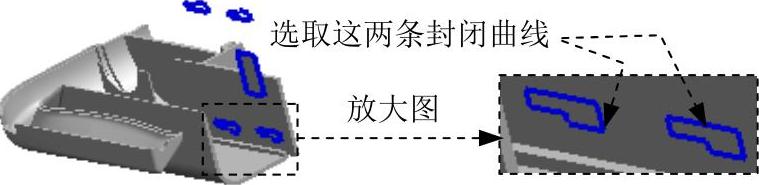

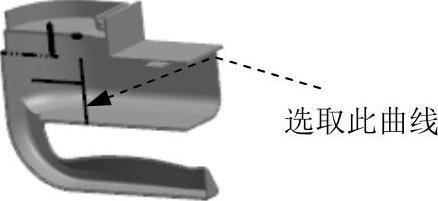

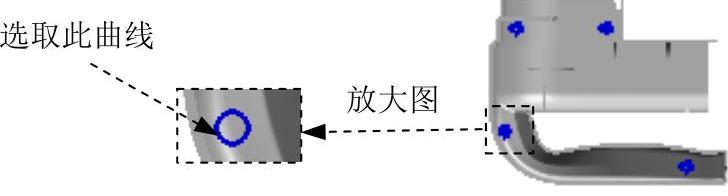

图21.10.41 选取截面草图

Step22.创建图21.10.42所示的零件特征——拉伸13。在绘图区选取图21.10.43所示的曲线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

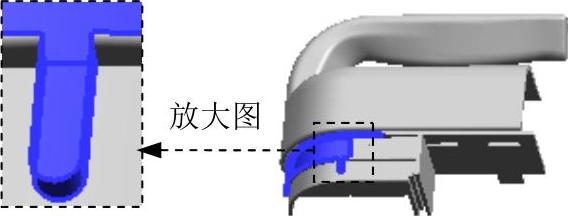

图21.10.42 拉伸特征13

图21.10.43 选取截面草图

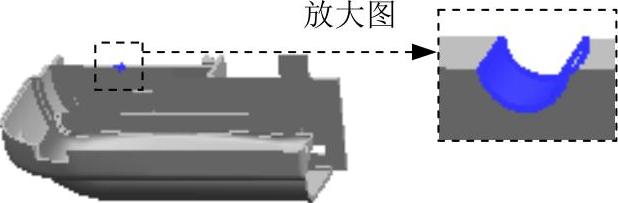

图21.10.44 拉伸特征14

图21.10.45 截面草图

Step24.创建图21.10.46所示的零件特征——拉伸15。选取图21.10.47所示的平面为草图平面，绘制图21.10.48所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.46 拉伸特征15

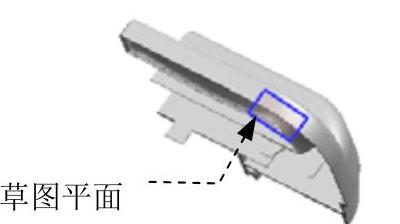

图21.10.47 定义草图平面

图21.10.48 截面草图

Step25.创建图21.10.49所示的零件特征——拉伸16。在绘图区选取图21.10.50所示的曲线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值34；在区域的下拉列表中选择选项；选取图21.10.51所示的面为拉伸终止面；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

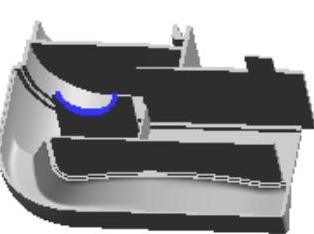

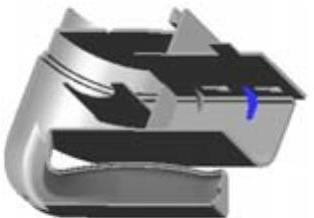

图21.10.49 拉伸特征16

图21.10.50 选取截面草图

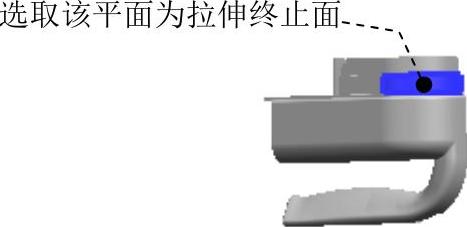

图21.10.51 定义拉伸终止面

说明：下面进行一个分割面命令的操作。分割工具采用的是基准平面，此基准平面是从上级控件中链接的。若此时没有链接过来，则可以在装配导航器中右击选项，在弹出的快捷菜单中选择命令，系统进入first模型区域，然后将其激活，右击选项，在弹出的快捷菜单中选择命令，在弹出的“选择部件”对话框中选择文件，单击按钮，然后选择需要链接的基准平面，单击按钮，最后从装配导航器中切换至当前环境中即可。

Step26.创建零件特征——分割面。选择下拉菜单命令，系统弹出“分割面”对话框；选取图21.10.52所示的模型体表面为要分割的面，单击鼠标中键，选取图21.10.53所示的基准平面为分割对象；其他参数采用系统默认设置值；单击按钮，完成分割面的创建。

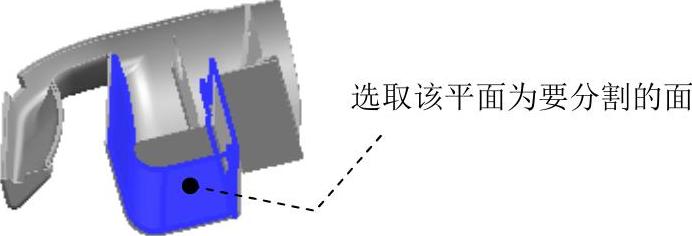

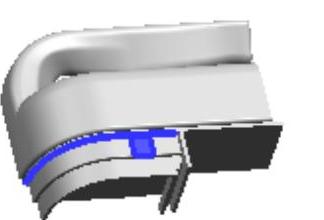

图21.10.52 定义分割面

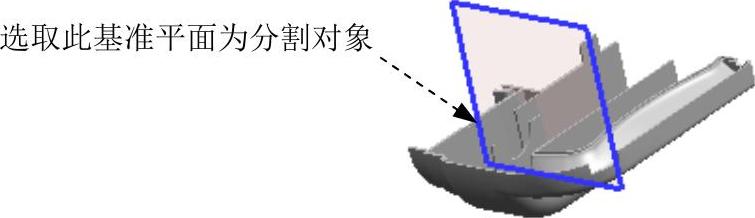

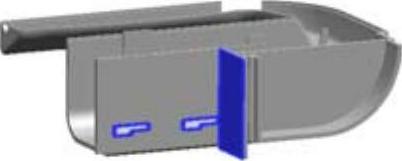

图21.10.53 定义分割对象

Step27.创建图21.10.54所示的零件特征——拉伸17。选取图21.10.53所示的基准平面为草图平面，绘制图21.10.55所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

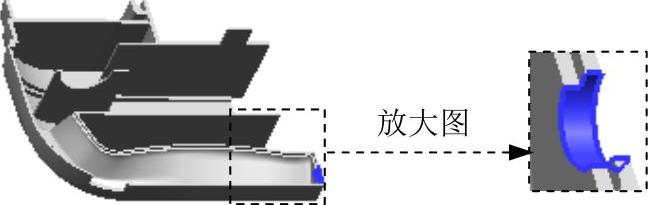

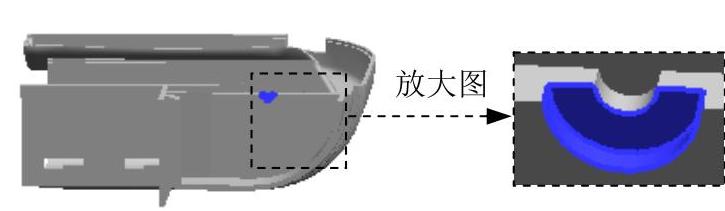

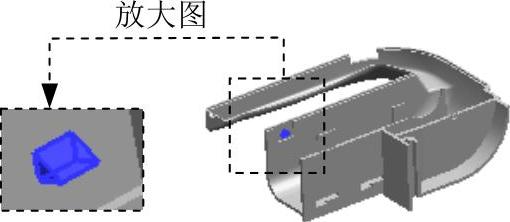

图21.10.54 拉伸特征17

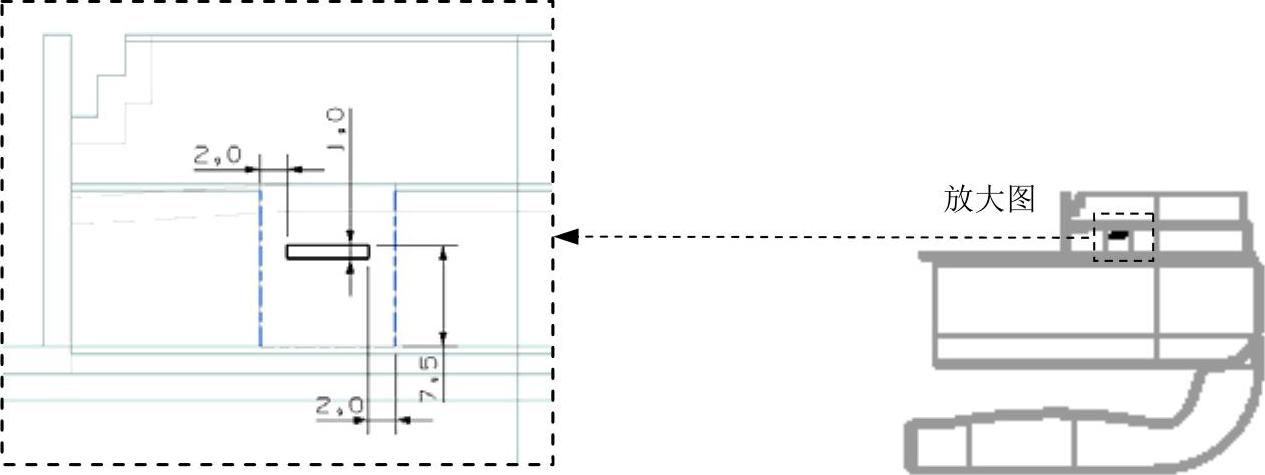

图21.10.55 截面草图

Step28.创建图21.10.56所示的零件特征——图样。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框；在绘图区选取拉伸特征17为图样对象；在“阵列特征”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项；在“阵列特征”对话框区域的下拉列表中选择选项，在文本框中输入值2，在文本框中输入值-30；单击“阵列特征”对话框中的按钮，完成图样的创建。

Step29.创建图21.10.57所示的零件特征——拉伸18。在绘图区选取图21.10.58所示的曲线为拉伸截面。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，选取图21.10.59所示的面为拉伸起始面；在区域的下拉列表中选择选项，选取图21.10.59所示的面为拉伸终止面；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.56 图样

图21.10.57 拉伸特征18

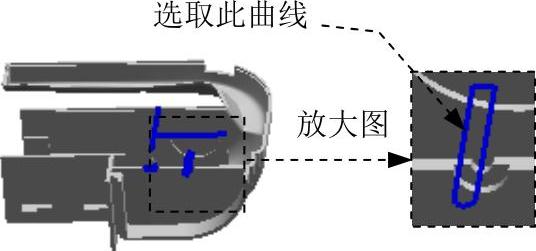

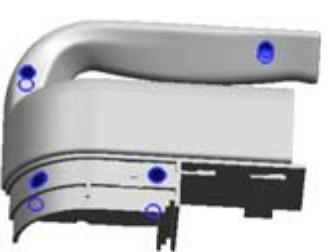

图21.10.58 选取截面草图

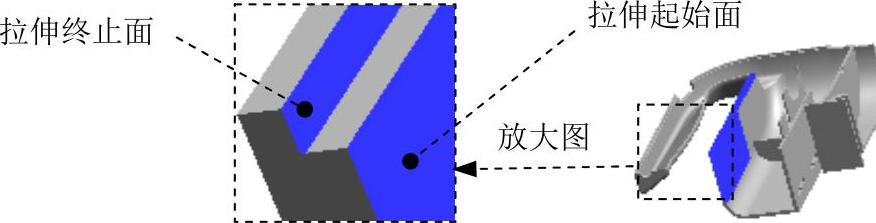

图21.10.59 定义拉伸终止面

Step30.创建图21.10.60所示的零件特征——拉伸19。选取图21.10.61所示的基准平面为草图平面，绘制图21.10.62所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1.5；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.60 拉伸特征19

图21.10.61 定义草图平面

图21.10.62 截面草图

Step31.创建图21.10.63所示的零件特征——拉伸20。选取ZX基准平面为草图平面，绘制图21.10.64所示的截面草图。在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框中输入值0，在文本框中输入值1；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.63 拉伸特征20

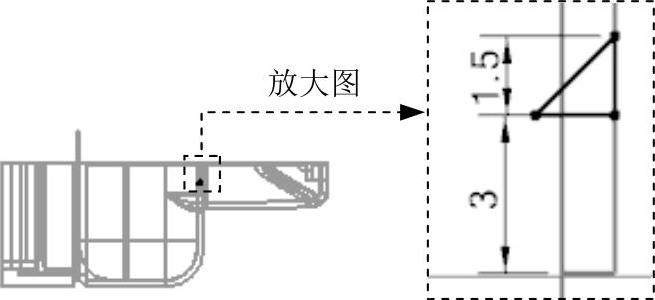

图21.10.64 截面草图

Step32.创建图21.10.65所示的零件特征——拉伸21。选取图21.10.66所示的平面为草图平面，绘制图21.10.67所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.65 拉伸特征21

图21.10.66 定义草图平面

Step33.创建图21.10.68所示的零件特征——拉伸22。在绘图区选取图21.10.69所示的曲线为拉伸截面。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.67 截面草图

图21.10.68 拉伸22

Step34.创建图21.10.70所示的零件特征——拉伸23。在绘图区选取图21.10.69所示的曲线为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求和对象；在区域的下拉列表中选择选项，并在文本框中输入值-3；其他参数采用系统默认设置值。

图21.10.69 选取截面草图

图21.10.70 拉伸23

Step35.创建图21.10.71所示的零件特征——拉伸24。选取ZX基准平面为草图平面，绘制图21.10.72所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.71 拉伸24

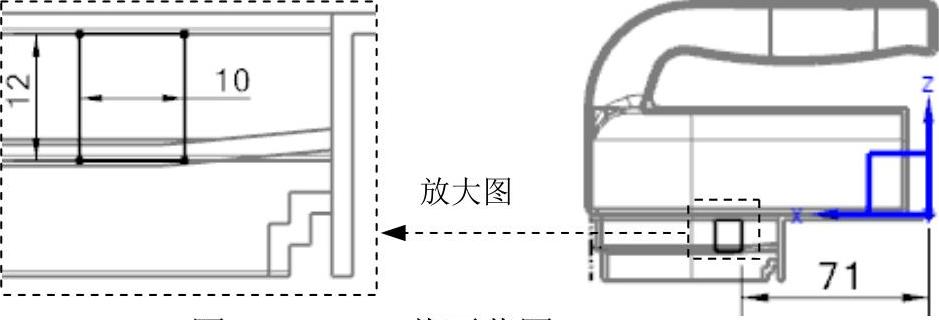

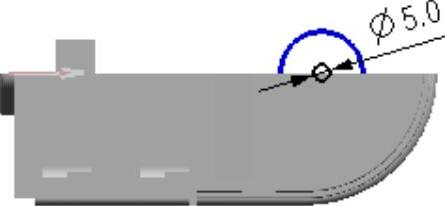

图21.10.72 截面草图

Step36.创建图21.10.73所示的零件特征——拉伸25。选取ZX基准平面为草图平面，绘制图21.10.74所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.73 拉伸25

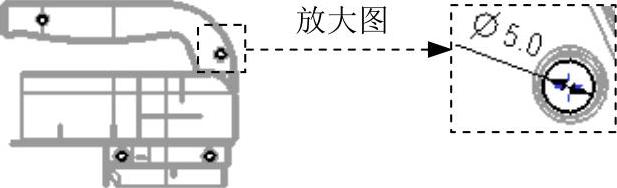

图21.10.74 截面草图

Step37.创建图21.10.75所示的零件特征——拉伸26。在绘图区选取图21.10.76所示的草图为拉伸截面。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域的下拉列表中选择选项，并在其下的文本框中输入值6；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.10.75 拉伸26

图21.10.76 截面草图

Step38.创建图21.10.77所示的零件特征——拉伸27。选取图21.10.78所示的平面为草图平面，绘制图21.10.79所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.10.77 拉伸27

图21.10.78 定义草图平面

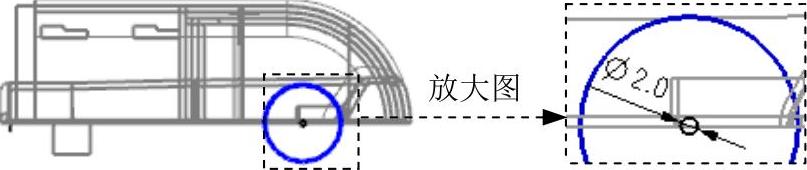

图21.10.79 截面草图

Step39.创建图21.10.80b所示的边倒圆特征6。选择图21.10.80a所示的两条边线为要倒圆的边，并在文本框中输入值1。

图21.10.80 边倒圆特征6

Step40.创建图21.10.81b所示的边倒圆特征7。选择图21.10.81a所示的两条边线为要倒圆的边，并在文本框中输入值0.5。

图21.10.81 边倒圆特征7

Step41创建图21.10.82b所示的边倒圆特征8。选择图21.10.82a所示的边线为要倒圆的边，并在文本框中输入值0.5。

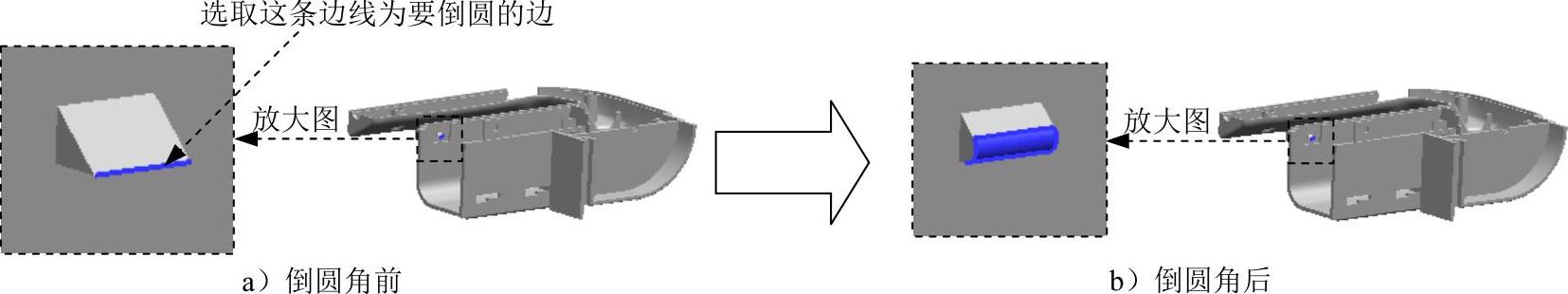

图21.10.82 边倒圆特征8

Step42.保存零件模型。选择下拉菜单命令，即可保存零件模型。
